Siemens WM14E464 [4/6] Transportsicherungen entfernen

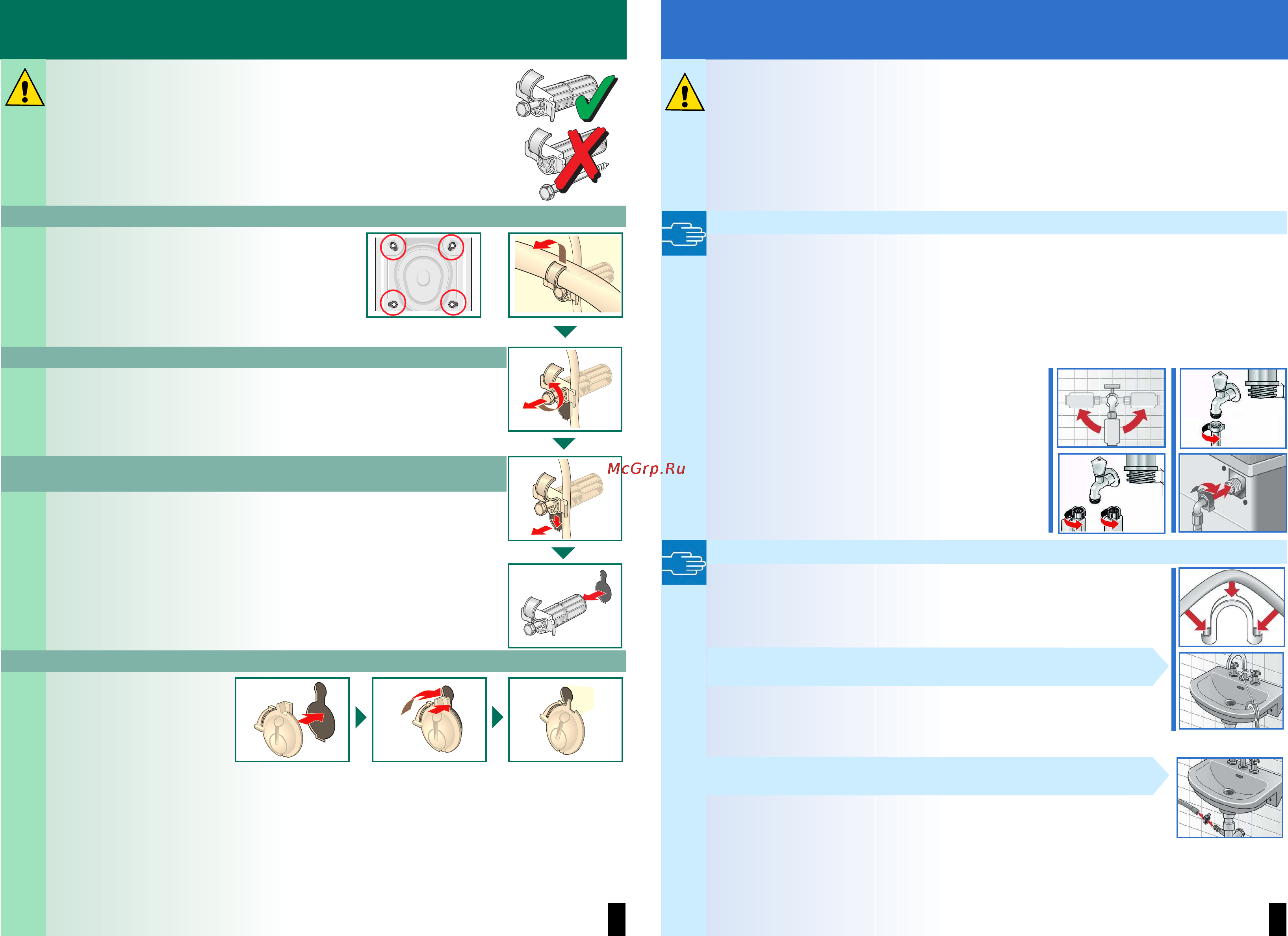

![Siemens WM14E464 [4/6] Transportsicherungen entfernen](/views2/1028536/page4/bg4.png)
a
3
Transportsicherungen entfernen
– Vor dem ersten Gebrauch unbedingt Transportsicherungen komplett
entfernen und für späteren Transport aufbewahren.
– Bei späterem Transport Transportsicherungen unbedingt wieder
einbauen - verhindert Beschädigung der Maschine a Seite 6.
– Schraube und Hülse zusammengeschraubt aufbewahren.
1. Schläuche und Krümmer aus den Halterungen nehmen, je nach Modell.
2. Schrauben lösen ...
... bis sie in den Hülsen frei beweglich sind.
3. Alle 4 Transportsicherungen komplett entfernen (jeweils Schraube
zusammen mit Hülse) und die Netzleitung aus den Halterungen nehmen.
Immer Schraube und Hülse verschieben und herausnehmen.
Unbedingt alle Schrauben und Hülsen entfernen.
4. Abdeckungen einsetzen.
4
Wasseranschluss je nach Modell
– Stromschlaggefahr! Aqua-Stop-Sicherheitseinrichtung nicht in Wasser tauchen (enthält
elektrisches Ventil).
– Um Leckage oder Wasserschäden zu vermeiden, Hinweise in diesem Kapitel unbedingt
beachten!
– Achtung: Waschmaschine nur mit kaltem Trinkwasser betreiben.
– Nicht an Mischbatterie eines drucklosen Heißwasseraufbereiters anschließen.
– Nur den mitgelieferten oder einen im autorisierten Fachhandel erworbenen
Zulaufschlauch verwenden, keinen gebrauchten!
– In Zweifelsfällen vom Fachmann anschließen lassen.
Wasserzulauf
Wasserzulaufschlauch:
Achtung: nicht knicken, quetschen, verändern oder durchschneiden
(Festigkeit ist nicht mehr gewährleistet).
Optimaler Wasserdruck im Leitungsnetz: 100-1000 kPa (1-10 bar)
– Bei aufgedrehtem Wasserhahn fließen mindestens 8 l/min.
– Bei höherem Wasserdruck Druckminderventil einbauen.
Modell: Aqua-Stop
Aqua-Secure
Standard
1. Wasserzulaufschlauch an Wasserhahn anschließen.
Achtung: Verschraubungen nur von Hand anziehen.
2. Wasserhahn vorsichtig öffnen und dabei die Dichtheit
der Anschluss-Stellen prüfen.
Achtung: Schraubverbindung steht unter
Wasserleitungsdruck.
Wasserablauf
Wasserablaufschlauch:
Achtung: nicht knicken oder in die Länge ziehen.
Höhenunterschied zwischen Aufstellfläche und Abfluss:
min. 60 cm - max. 100 cm
Ablauf in ein Waschbecken
Achtung: Ablaufschlauch gegen Herausrutschen sichern.
Achtung: Verschluss-Stöpsel darf den Abfluss des Waschbeckens nicht
verschließen. Beim Abpumpen prüfen, ob das Wasser schnell genug
abläuft. Das Ende des Ablaufschlauches darf nicht in das abgepumpte
Wasser tauchen! Gefahr, dass Wasser in die Waschmaschine
zurückgesaugt wird!
Ablauf in einen Siphon:
Achtung: Anschluss-Stelle muss mit Schlauchschelle, Ø 24-40 mm
(Fachhandel) gesichert werden.
max
90°
max
90°
min
10 mm
min
10 mm
3/4”
3/4”
