2
1. ОБЩИЕ УКАЗАНИЯ
1.1. Электрический дисковый плиткорез модели "КОРВЕТ 451" (далее плиткорез) предназначен для сухой резки в
размер всех видов натуральной и искусственной облицовочной, напольной и тротуарной плитки а также мягкого
камня и кирпича под прямым или косым углом.
ПРИМЕЧАНИЕ: Станок не предназначен для резки древесины, пластмассы и металла.
1.2. Плиткорез предназначен для работы от однофазной сети переменного тока напряжением 220 В частотой 50
Гц.
1.3. Плиткорез должен эксплуатироваться в следующих условиях:
- температура окружающей среды от 1 до 35 °С;
- относительная влажность воздуха до 80 % при температуре 25 °С.
1.4. Если плиткорез внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения,
не
распаковывайте и не включайте его в течение 8 часов. Плиткорез должен прогреться до температуры
окружающего воздуха. В противном случае он может выйти из строя при включении.
1.5. Приобретая плиткорез, проверьте его работоспособность, комплектность, наличие гарантийных талонов в
руководстве по эксплуатации, дающих право на бесплатное устранение заводских дефектов в период
гарантийного срока,
при наличии на них даты продажи, штампа магазина и разборчивой подписи или штампа
продавца.
1.6. После продажи плиткореза претензии по некомплектности не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры плиткореза приведены в табл. 1:
Таблица 1
Наименование параметра Значение параметра
Номинальное напряжение питания, В 220 ± 10%
Частота сети, Гц 50
Тип двигателя коллекторный
Частота вращения диска на холостом ходу, мин-
1
3200
Номинальная потребляемая мощность, Вт 1500
Размеры отрезного диска:
- наружный диаметр отрезного диска, мм
- внутренний диаметр (посадка) отрезного диска, мм
355
25,4
Размер рабочего стола (подвижного), мм 495х244
Размер рабочего стола, мм 555х590
Максимальная длина резания, мм 400
Максимальная глубина резания, мм 130
Габариты размеры упаковки, мм 830х620х485
Масса (нетто/брутто), кг 19,5/22,5
2.2. По электробезопасности плиткорез модели «КОРВЕТ 451» соответствует I классу защиты от поражения
электрическим током.
В связи постоянным совершенствованием технических характеристик моделей, оставляем за собой
право вносить изменения в конструкцию и комплектность. При необходимости информация об этом
будет прилагаться отдельным листом к «Руководству».
3. РАСПАКОВКА
Внимание
: Если плиткорез внесен в зимнее время в отапливаемое помещение с улицы или из
холодного помещения, не распаковывайте и не включайте его в течение 8 часов, чтобы он прогрелся
до температуры окружающего воздуха. В противном случае плиткорез может выйти из строя при
включении из-за сконденсировавшейся влаги на холодных поверхностях элементов
электродвигателя.
3.1. Откройте упаковку, извлеките плиткорез и все комплектующие детали из коробки.
3.2. Проверьте комплектность.
4. КОМПЛЕКТНОСТЬ
4.1. В комплект поставки входит:

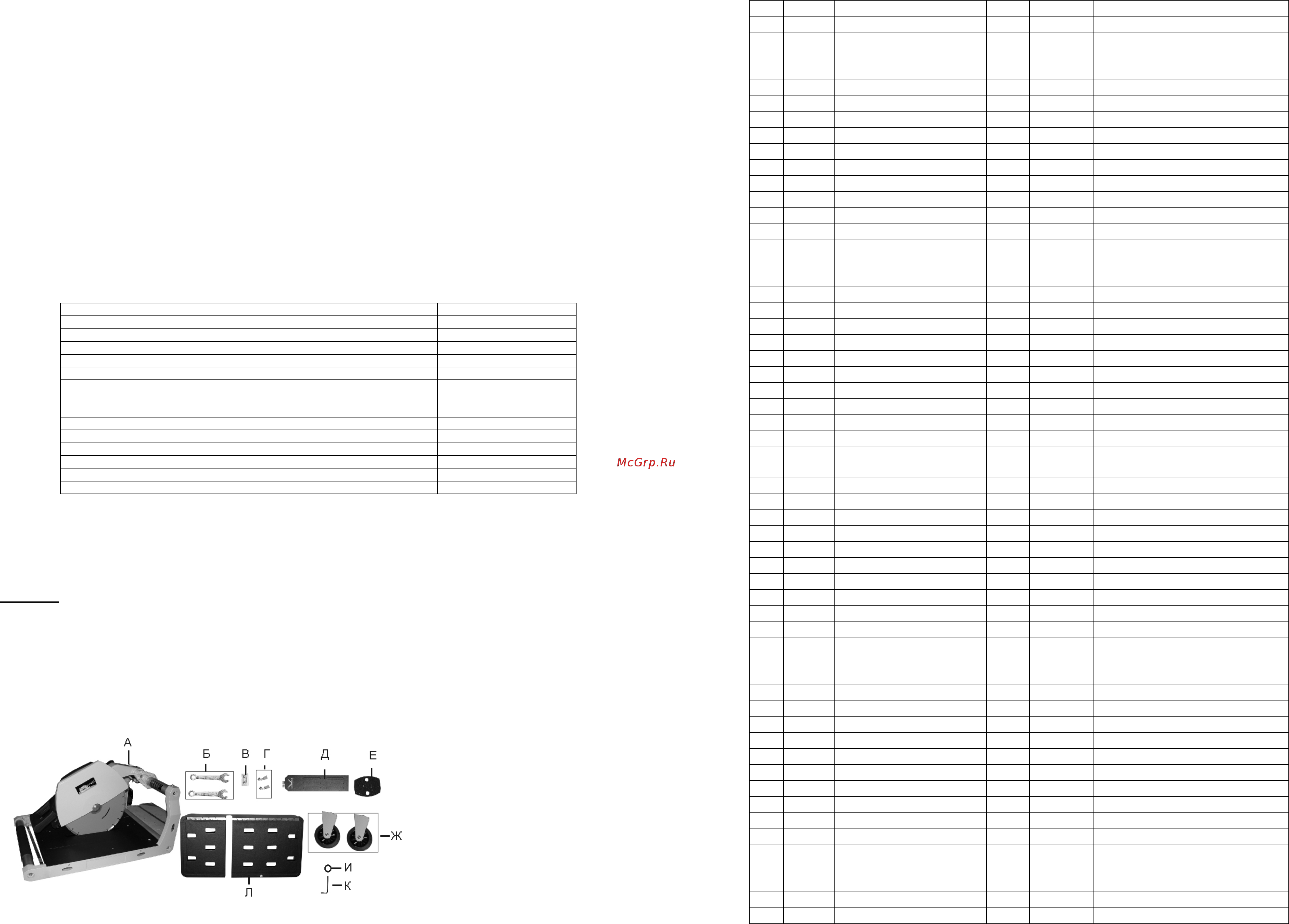

Рис.1
А. Плиткорез
Б. Ключ рожковый
В. Элемент питания
Г. Щётки угольные
Д. Планка упорная
Е. Фильтрующий элемент
Ж. Опоры роликовые
И. Кольцо переходное
К. Ключ шестигранный
Л. Подвижный рабочий стол
Руководство по
эксплуатации
Упаковка
1 шт.
2 шт.
2 шт.
2 шт.
1 шт.
1 шт.
2 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
КОД ДЛЯ ЗАКАЗА 20451
11
№* Код. Наименование детали №* Код. Наименование детали
29 204023 Болт 86 204079 Подшипник
30 204024 Ограничитель 87 204080 Кольцо
31 204025 Винт 88 204081 Шайба
32 204026 Скоба 89 204082 Шестерня
33 204027 Ось 90 204083 Винт
34 204028 Винт 91 Шайба
35 204029 Гайка 92 204084 Распорка (А)
36 204030 Шайба 93 204085 Подшипник
37 Шайба 94 204086 Крышка редуктора
38 204031 Винт 95 204087 Шайба
39 204032 Втулка 96 204088 Винт
40 204033 Рычаг 97 204089 Шпиндель
41 204034 Шайба 98 204090 Шпонка
42 204035 Шайба 99 204091 Фланец внутренний
43 204036 Винт 100 Диск отрезной
44 204037 Упор 101 204092 Фланец внешний
45 204038 Кожух 102 204093 Болт
46 204039 Шайба 103 204094 Труба опорная (А)
47 204040 Винт 104 204095 Гайка
48 204041 Винт 105 204096 Уплотнитель
49 204042 Трос 106 204097 Труба опорная (В)
50 204043 Тяга 107 204098 Опора правая
51 204044 Вставка 108 204099 Винт
52 204045 Фиксатор 109 204100 Шайба
53 204046 Пружина 110 204101 Опора левая
54 204047 Шарик 111 204102 Винт
55 204048 Пружина 112 204103 Болт
56 204049 Корпус блока 113 204104 Шайба
57 204050 Блок пуска 114 204105 Шайба
58 204051 Втулка 115 204106 Полозья
59 204052 Кожух блока 116 204107 Ролик
60 204053 Трубка 117 204108 Болт
61 204054 Кожух фильтра 118 204109 Опора ролика
62 204055 Фильтрующий элемент 119 204110 Гайка
63 204056 Винт 120 204111 Винт
64 204057 Стойка 121 204112 Шайба
65 204058 Крышка эл. двигателя 122 204113 Винт
66 204059 Крышка щеткодержателя 123 204114 Угловой упор
67 204060 Щеткодержатель 124 204115 Гайка
68 204061 Винт 125 204116 Винт фиксации
69 204062 Щетка угольная 126 204117 Болт
70 204063 Корпус эл. двигателя 127 204118 Стол рабочий неподвижный
71 204064 Подшипник 128 204119 Труба задняя опорная (В)
72 204065 Статор 129 204120 Накладка
73 204066 Шайба 130 204121 Стол рабочий подвижный
74 204067 Винт 131 204122 Винт
75 204068 Ротор 132 Шайба
76 204069 Кольцо 133 204123 Вставка
77 204070 Шайба 134 204124 Планка упорная
78 204071 Винт 135 204125 Винт фиксации
79 204072 Шайба 136 204126 Болт
80 204073 Распорка (В) 137 204127 Ролик
81 204074 Подшипник 138 204128 Подшипник
82 204075 Кольцо 139 204129 Кольцо упорное А
83 204076 Винт 140 204130 Кольцо упорное В
84 204077 Шайба 141 204131 Гайка
85 204078 Корпус редуктора
