8

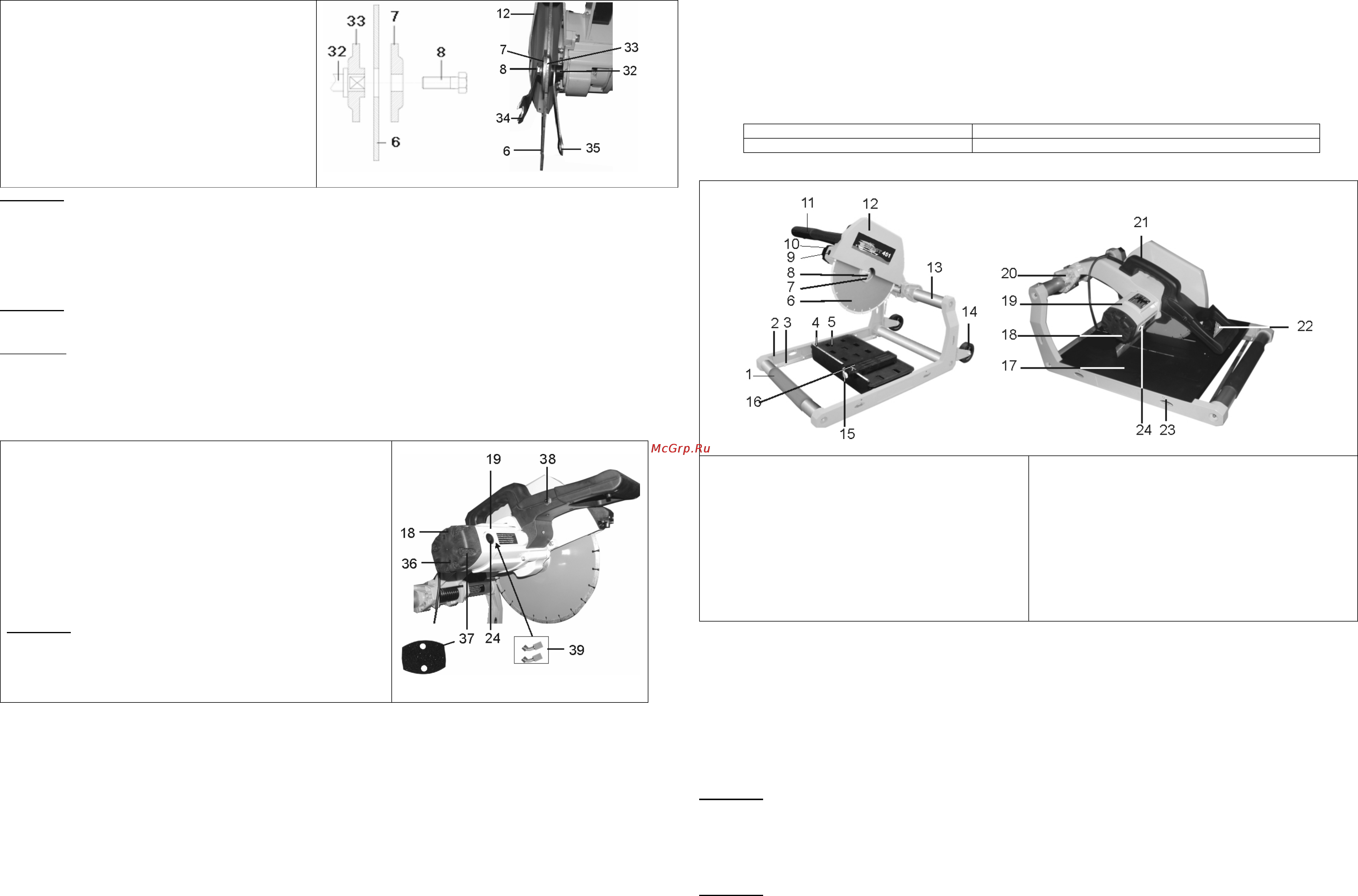

10.4. Замена отрезного диска (Рис. 10- 11)
10.4.1. Отсоедините вилку шнура питания плиткореза
из питающей розетки.
10.4.2. Рожковым ключом (35) удерживайте
шпиндель (32), рожковым ключом (34) открутите винт
(8), снимите наружный фланец (7) и отрезной диск
(6). Перед снятием отрезного диска (6) рекомендуем
на защитном кожухе (12) мелом, маркером, и т.п.
нанести стрелку направления вращения отрезного
диска (6). Снимите внутренний
фланец (33), очистите
рабочие поверхности шпинделя (32) и внутреннего
фланца (33). Установите внутренний фланец (33).
Рис. 10 Рис. 11
Внимание: Перед заменой проверьте новый отрезной диск на отсутствие механических дефектов и
деформаций. При замене отрезного диска внимательно (без перекосов) устанавливайте детали крепления
отрезного диска. Запрещается работать на плиткорезе с биением отрезного диска.
10.4.3. Соблюдая направление вращения, установите новый отрезной диск (6) и наружный фланец (7).
Удерживая рожковым ключом (35) шпиндель (32), с помощью рожкового
ключа (34) надёжно закрепите отрезной
диск (6) болтом (8). Проверьте правильность установки отрезного диска (6), при необходимости повторите
установку отрезного диска.
10.4.4. При необходимости замените вставку стола (31).
Внимание:
При замене и хранении отрезных дисков будьте особенно внимательны – режущая кромка
очень хрупкая.
11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Внимание: Перед началом любых ремонтных и сервисных работ убедитесь, что плиткорез отсоединён
от источника электрического тока.
11.1. Периодически удаляйте пыль со всех резьбовых и подвижных узлов и механизмов плиткореза.
11.2. По окончанию работы необходимо очистить плиткорез от пыли и насухо протереть. Смажьте машинным
маслом неокрашенные поверхности рабочего стола, шарнирные и резьбовые соединения плиткореза.
11.3. Регулярно проверяйте отрезной диск (6), Рис.2. Изношенный отрезной диск (6) вызывает повышенную
нагрузку на электродвигатель (19), Рис
.2, и не обеспечивает высокое качество реза.
11.4. Замена угольных щеток (Рис.12)
Заменяйте угольные щетки (39), когда они изношены до 4,8 мм их
длины. Щетки необходимо менять парами. Для замены угольных
щеток (39) выкрутите крышки щёткодержателей (24). Извлеките
изношенные щетки (39) и на их место установите новые,
установите крышки щёткодержателей (24). После замены щёток
(39) включите плиткорез на 5 -10
мин без нагрузки.
11.5. Очистка и замена фильтрующего элемента
Для нормального охлаждения эл. двигателя (19) периодически
очищайте фильтрующий элемент (37). Выкрутите два винта (36) и
снимите крышку эл. двигателя (18). Очистите фильтрующий
элемент (37) от пыли. Установите и закрепите крышкой эл.
двигателя (18) сухой и чистый фильтрующий элемент (37).
Внимание:
Для безопасной и надежной работы плиткореза
помните, что ремонт, обслуживание и регулировка должны
проводиться в условиях сертифицированных сервисных
центров, с использованием только оригинальных запасных
частей и расходных материалов.
Рис. 12
12. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Плиткорез модели «КОРВЕТ 451» соответствует требованиям ТУ-4833-013-44744687-2004, ГОСТ Р МЭК
1029-1, ГОСТ 14254, ГОСТ 28244-89 обеспечивающим безопасность жизни, здоровья потребителей и охрану
окружающей среды, и признан годным к эксплуатации.
Дата изготовления ”___”_____________ 200 г. ОТК _____________ штамп
подпись
Дата продажи “___”_____________ 200 г. __________________
подпись продавца штамп магазина
5
Поэтому всегда
с помощью квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и
потребляемый плиткорезом ток.
6.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит
дополнительное падение напряжения, которое приводит к проблемам с двигателем. Поэтому для нормального
функционирования этого плиткореза необходимо достаточное поперечное сечение подводящих проводов.
Приведённые в таблице
данные о длине подводящих проводов относятся к расстоянию между распределительным
щитом, к которому подсоединен плиткорез, и вилкой штепсельного разъёма плиткореза. При этом не имеет значения,
осуществляется подвод электроэнергии к плиткорезу через стационарные подводящие провода, через
удлинительный кабель или через комбинацию (стационарный и удлинительный) кабелей.
Длина подводящих проводов Необходимое поперечное сечение
медных проводов
До 15м 1,0 мм
2
7. УСТРОЙСТВО (Рис.2)
Рис. 2
1. Поручень
2. Рама
3. Полозья
4. Упор (со шкалой)
5. Подвижный рабочий стол
6. Диск отрезной
7. Фланец
8. Болт
9. Выключатель (лазерного указателя)
10. Лазерный указатель
11. Ручка
12. Защитный кожух
13. Ось
14. Опора роликовая
15. Винт фиксации
16. Упорная планка
17. Неподвижный рабочий стол
18. Крышка эл. двигателя
19. Эл. двигатель
20. Фиксатор
21. Ручка (для переноски)
22. Кнопка пуска
23. Винт фиксации
24. Щёткодержатель
8. УСТАНОВКА
Установите плиткорез на ровную горизонтальную поверхность рабочего стола (верстака). Конструкция рабочего
стола должна быть рассчитана на вес плиткореза и обрабатываемой заготовки, обеспечивать удобство при работе и
обслуживании, необходимую высоту и надёжную устойчивость плиткореза. Для надёжной устойчивости рекомендуем
раму плиткореза надёжно закрепить на поверхности рабочего стола.
9. СБОРКА
9.1. Ваш
плиткорез был собран и полностью отрегулирован на заводе-изготовителе.
9.2. Если предполагается перемещение плиткореза на раме (2) установите и надёжно закрепите две роликовые
опоры (14), Рис. 2. Перемещение плиткореза производите, удерживая за поручень (1), на роликовых опорах (14) или
за ручку (21).
Внимание:
любое перемещение плиткореза производите при положении ручки (11) в нижнем
зафиксированном положении.
9.3. Заводом - изготовителем на плиткорезе установлен и закреплён неподвижный рабочий стол (17). Плиткорез
готов к выполнению отрезных и прорезных на заданную глубину работ, Рис. 2.
9.4. Для выполнения сквозных отрезных работ выкрутите четыре винта фиксации (23), демонтируйте неподвижный
рабочий стол (17). На полозья (3) установите
ролики подвижного рабочего стола (5), Рис. 2. На подвижном рабочем
столе (5) установите и винтом фиксации (15) зафиксируйте упорную планку (16).
Внимание:
любое перемещение плиткореза производите со снятым подвижным рабочим столом (5).
