10. ОСНОВНЫЕ ОПЕРАЦИИ
Приступайте к работе с плиткорезом только после того, как внимательно изучите все пункты данного
руководства по эксплуатации.
10.1. Принцип работы (Рис.2,3)
10.1.1. К работе с плиткорезом допускаются подготовленные и имеющие опыт работы с электрическими
плиткорезами операторы.
10.1.2. На плиткорезе установлен универсальный сегментный отрезной диск (6) для сухой резки. Плиткорез
предназначен
для сухого разрезания в размер всех видов кирпича, натуральных и искусственных камней и
плитки. При выполнении продолжительной работы с заготовками из одинакового материала необходимо
использовать отрезные диски для данного вида материала (кирпич, камень, бетон, мрамор, гранит, и т.д.).
10.1.3. Плиткорез предназначен для резания заготовки двумя способами:
- горизонтальная подача заготовки на
подвижном рабочем столе (5) к отрезному диску (6). При этом отрезной
диск (6) зафиксирован в нижнем положении;
- вертикальная подача отрезного диска (6) к заготовке, установленной на неподвижном рабочем столе (17).
Внимание:
во избежание поломки отрезного диска (6) и получения травмы запрещается на подвижном
рабочем столе (5) резать плитки толщиной менее расстояния между сегментами (L) отрезного диска (6).

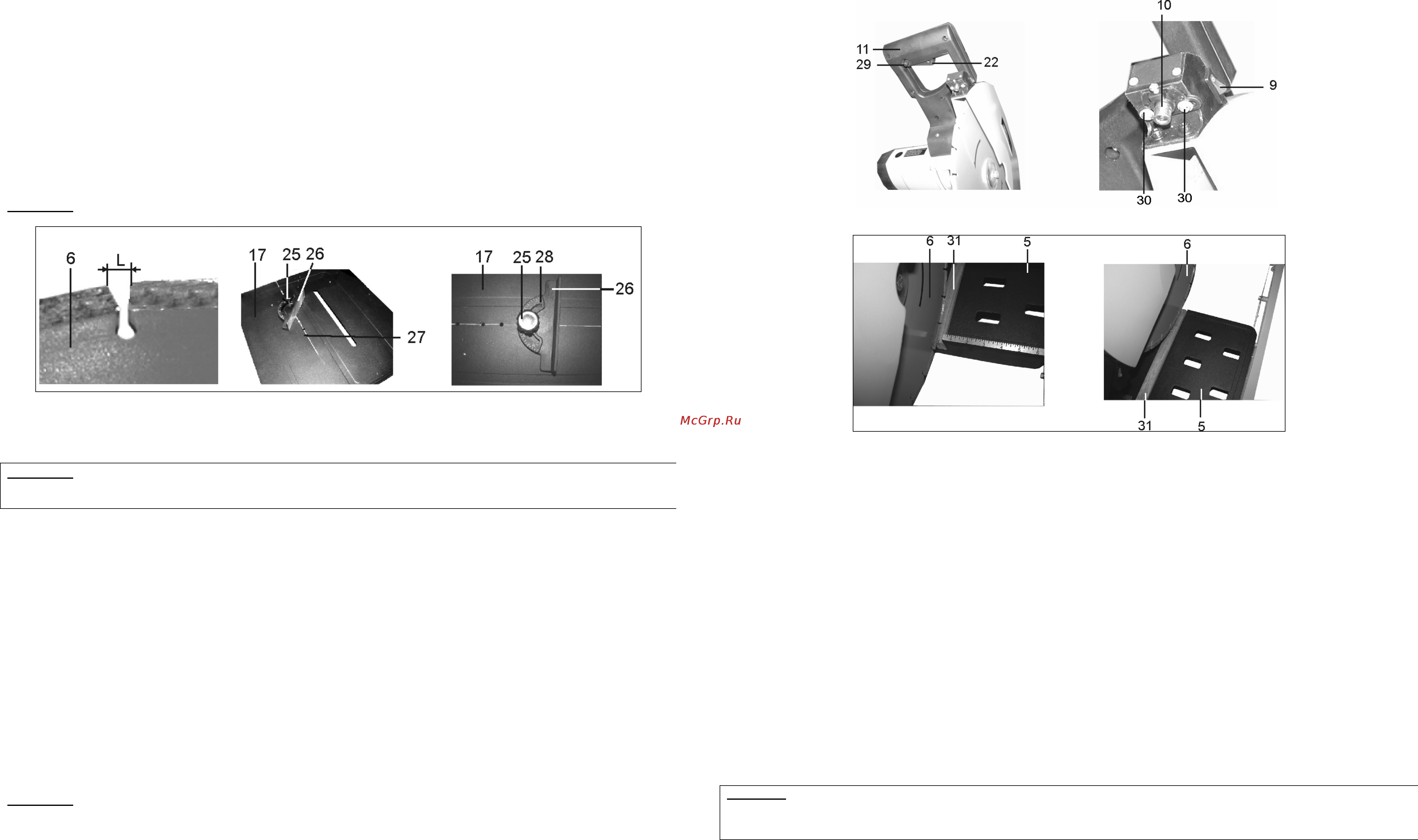

Рис. 3 Рис. 4 Рис. 5
10.2. Подготовка к работе (Рис. 2-9)
10.2.1. Каждый раз перед началом работы проверяйте отрезной диск (6) на отсутствие механических
повреждений – деформация, сколы, трещины, и т.п.
При наличии любых механических повреждений замените отрезной диск (6).
Внимание:
Запрещается включать плиткорез:
- при наличии любых механических повреждений отрезного диска;
- с отрезным диском, не соответствующим техническим характеристикам плиткореза.
10.2.2. В зависимости от предстоящей работы установите подвижный рабочий стол (5) или неподвижный рабочий
стол (17), см. п. 9.4.
10.2.3. Выключатель (9) переведите в положение «I», на рабочем столе (5 или 17) появится красная линия. При
недостаточном свечении или отсутствии линии замените элементы питания лазерного указателя (10).
Выключатель (9) переведите в положение «0». При установке элементов питания строго соблюдайте
полярность
.
10.2.4. При работе с подвижным рабочим столом (5), в зависимости от предстоящей операции, установите
упорную планку (16) в положении 45º или 90º по шаблону, образцу или шкале упора (4), положение зафиксируйте
винтом (15).
10.2.5. Извлеките фиксатор (20), за ручку (11) аккуратно подводите отрезной диск (6) к вставке стола (31)
поочерёдно с обеих сторон. По краям вставки стола (31) сделайте карандашом метки края
отрезного диска (6).
За ручку (11) переведите отрезной диск (6) в верхнее положение. Включите лазерный указатель (10). Если
красная линия не совпадает с метками на вставке стола (31), ослабьте фиксацию двух винтов (30),
откорректируйте положение лазерного указателя (10), положение зафиксируйте двумя винтами (30). Ножовкой по
древесине выполните несквозной пропил во вставке стола (31) для отрезного диска (6).
10.2.6. При работе с
неподвижным рабочим столом (17), в зависимости от предстоящей операции, установите и
закрепите винтом фиксации (25) угловой упор (26) в выбранном положении по шкале (28). В зависимости от
размеров заготовки установите и закрепите угловой упор (26) в оном из отверстий (27).
10.2.7. Перед первым включением плиткореза проверьте надёжность закрепления отрезного диска (6), при
необходимости закрутите болт (8), см. «замена отрезного
диска».
Внимание:
Никогда не направляйте луч лазерного указателя в глаза людей и животных.
10.2.8. Перед началом работы уберите с рабочих поверхностей инструменты, обрезки и т.п. Рабочие поверхности
должны быть сухими и чистыми. Рабочие механизмы перемещения должны работать плавно без заеданий.
10.2.9. Нажмите (до упора) и отпустите кнопку пуска (22), проконтролируйте, чтобы кнопка фиксатора
(29) и
кнопка пуска (22) были не утоплены. Подключите вилку шнура питания плиткореза к источнику электрического
тока (см. раздел 6).
10.2.10. Включите плиткорез – нажмите кнопку пуска (22). Перед началом выполнения работ дождитесь
устойчивых максимальных оборотов отрезного диска (6) и убедитесь в отсутствии посторонних шумов и запахов.
7
Рис. 6 Рис. 7
Рис. 8 Рис. 9
10.3. Выполнение работы (Рис. 2- 9)
10.3.1. Приступайте к выполнению работ только после того, как выполнены все настройки и регулировки, если
оператор уверен в нормальной работоспособности, правильной и надёжной установке плиткореза.
10.3.2. Перед включением убедитесь, что отрезному диску (6) ничто не мешает, и он имеет свободное вращение.
10.3.3. При работе с подвижным
рабочим столом (5) подача заготовки к отрезному диску (6) и скорость подачи
резания производится ручным усилием оператора. Избыточная скорость подачи заготовки может привести к поломке
электродвигателя (19), разрушению отрезного диска (6) и отрицательно сказаться на качестве среза заготовки (сколы
и т.п.).
10.3.4. При работе с неподвижным рабочим столом (17) подача отрезного диска (6) к заготовке и
скорость подачи
резания производится ручным усилием оператора. Избыточная скорость подачи отрезного диска (6) может привести к
поломке электродвигателя (19), разрушению отрезного диска (6) и отрицательно сказаться на качестве среза
заготовки (сколы и т.п.). На неподвижном рабочем столе (17) выполняется разрезание заготовки, сквозные и
несквозные прорези в заготовке.
10.3.5. Будьте крайне внимательны, следите чтобы руки
оператора не находились во время вращения отрезного
диска (6) на расстоянии ближе 100 мм от него.
10.3.7. Подавайте заготовку для разрезания медленно и равномерно. Не форсируйте подачу. Если скорость
вращения отрезного диска (6) замедляется, это означает, что подача велика.
10.3.8. Для предотвращения сколов отрезного диска и заготовки будьте особенно внимательны в начале разрезания
и максимально
снижайте скорость врезания. Для предотвращения сколов заготовки в конце разрезания будьте
особенно внимательны и максимально снижайте скорость подачи.
10.3.9. На финишной стадии выполнения намеченной операции уделяйте особое внимание траектории движения
отрезанных частей заготовки.
10.3.10. По завершению выполнения намеченной операции отпустите кнопку пуска (22), дождитесь полной остановки
отрезного диска (6), после чего снимите отрезанные
части заготовки.
Внимание: Вращающий отрезной диск (6) может захватить и отбросить отрезанные части заготовки. При вращающемся
отрезном диске (6) запрещается:
- после разрезания заготовки перемещать подвижный рабочий стол (5) в обратном направлении;
- переводить отрезной диск (6) в верхнее положение.
10.3.11. Используйте отрезные диски (6) для материала используемой заготовки. Не перегревайте отрезной диск (6).
10.3.12. Во время работы плиткореза периодически очищайте его от пыли и крошки. Пыль и крошка, образующаяся
во время разрезания заготовок плиткорезом, обладает абразивными свойствами.
10.3.13. Для защиты от перегрузок на плиткорезе предусмотрен прерыватель питания (40), Рис.12. При
возникновении перегрузки срабатывает тепловое
реле, кнопка поднимается над панелью, и электропитание
прерывается. В этой ситуации подождите несколько минут, после чего нажмите кнопку прерывателя питания (40),
опустив ее в исходное положение.
