Dell Vostro 3650-8490 [18/38] Установка батареи типа таблетка

Установка батареи типа «таблетка»

1. Держите батарею стороной со знаком «+» вверх и задвиньте ее под фиксаторы со стороны

положительного полюса разъема.

2. Надавите на батарею, чтобы она встала в разъем со щелчком.

3. Закройте дверцу лицевой панели.

4. Установите:

• лицевую панель

• крышку

5. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.

Извлечение радиатора в сборе

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

• крышку

• лицевую панель

3. Откройте дверцу лицевой панели.

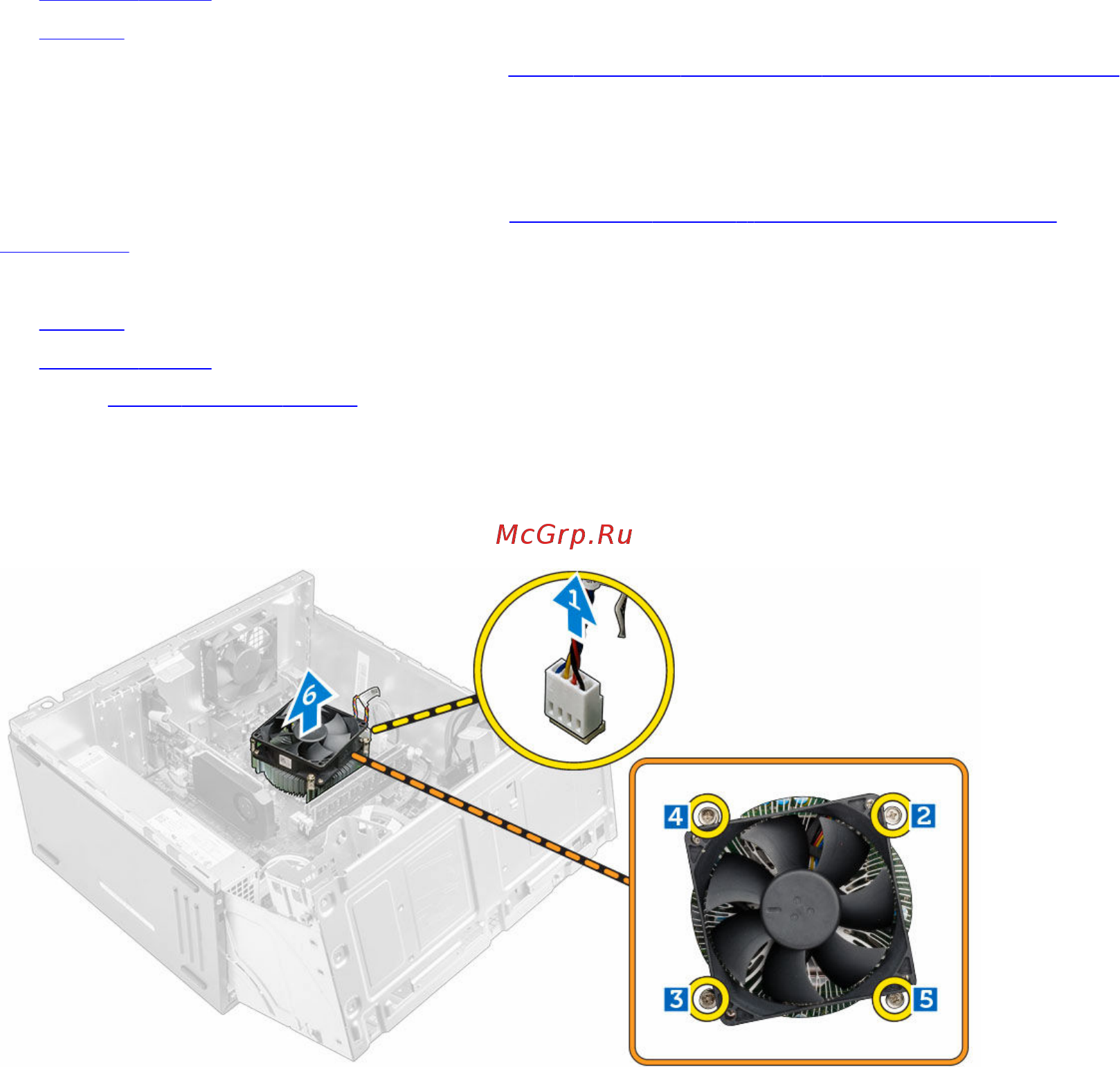

4. Извлечение блока радиатора:

a. Отсоедините кабель радиатора в сборе от разъема на системной плате [1].

b. Ослабьте невыпадающие винты, которыми радиатор в сборе крепится к системной плате [2, 3, 4, 5].

c. Извлеките радиатор в сборе из компьютера [6].

Установка радиатора в сборе

1. Поместите радиатор в сборе на процессор.

2. Затяните невыпадающие винты, которыми радиатор в сборе крепится к системной плате.

3. Подключите кабель радиатора в сборе к разъему на системной плате.

4. Закройте дверцу лицевой панели.
