Dell Vostro 3650-8490 [21/38] Установка системной платы

• крышку

• лицевую панель

3. Откройте дверцу лицевой панели.

4. Снимите:

• радиатор в сборе

• процессор

• плата расширения PCIe

• модуль памяти

• плату WLAN

5. Отключите все кабели от разъемов на системной плате.

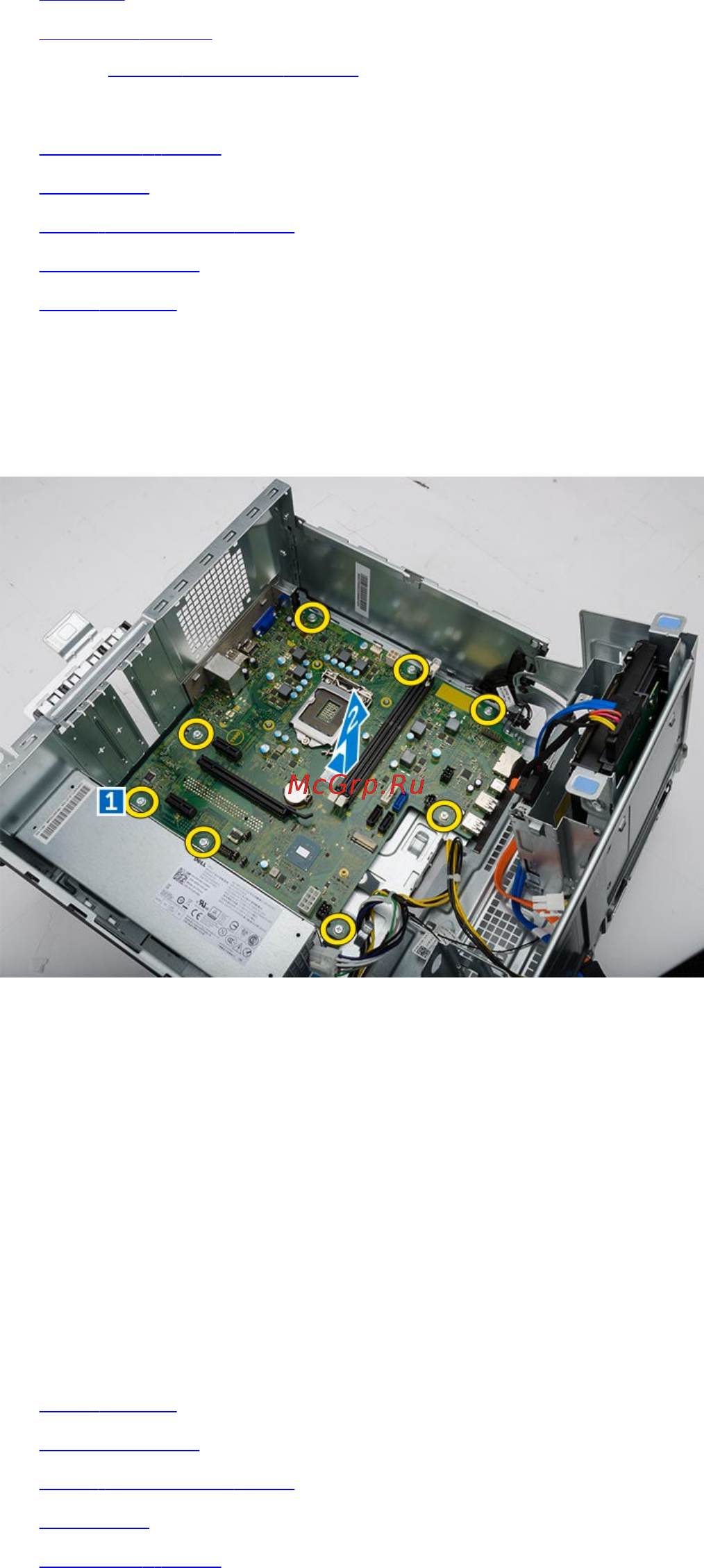

6. Чтобы извлечь системную плату:

a. Выверните винты крепления системной платы к корпусу компьютера [1].

b. Сдвиньте системную плату к передней части компьютера и извлеките ее [2].

Установка системной платы

1. Держите системную плату за края направляйте ее в сторону задней части компьютера.

2. Опустите системную плату в корпус компьютера, пока разъемы на задней панели системной платы не

совпадут с пазами на задней стенке компьютера, а отверстия для винтов на системной плате — с зазорами

на компьютере.

3. Заверните винты, которыми системная плата крепится к компьютеру.

4. Проложите все кабели через направляющие желобки и подключите все кабели к соответствующим

разъемам на системной плате.

5. Установите:

• плату WLAN

• модуль памяти

• плата расширения PCIe

• процессор

• радиатор в сборе

6. Закройте дверцу лицевой панели.

7. Установите:
