PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
15

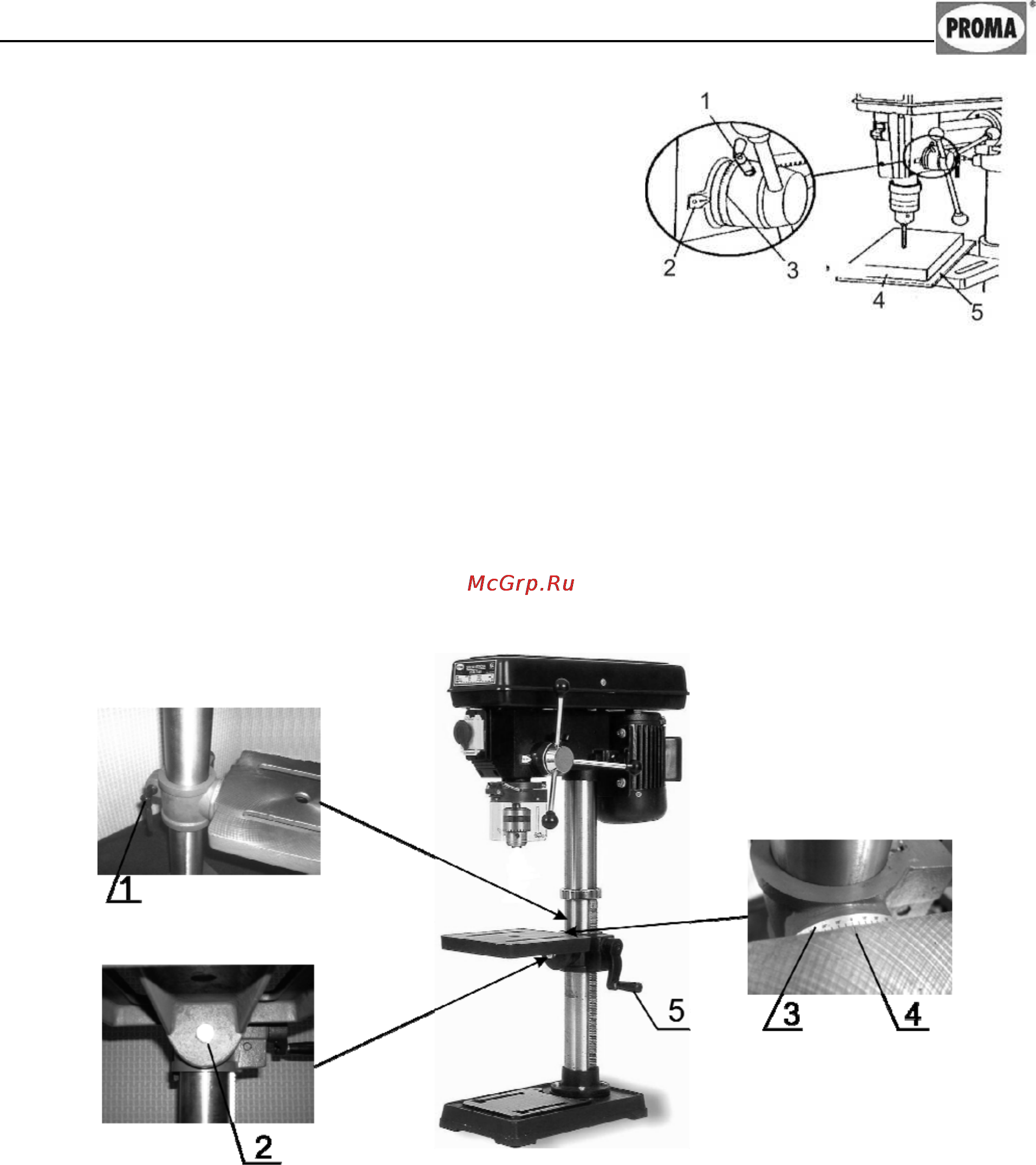

Наладка глубины сверления.
Вершину сверла установите как можно
ближе к обрабатываемой детали. Ослабь-
те зажимной винт 1 и установите шкалу 3,
на требуемую глубину сверления. Потом
опять затяните зажимной винт 1. (см.
рис.12)
Рисунок 12
1. Зажимной винт
2. Риска
3. Шкала
4. Обрабатываемая деталь
5. Подкладка
Наладка положения стола.
Рисунок 13.
Для наклона стола в горизонтальной плоскости (наклон до ±45
0
) ослабьте
зажимной болт 2, поверните стол на необходимый угол по шкале 3 относи-
тельно риски 4. Затяните зажимной болт 2.
Для поворота стола относительно стойки (поворот до 360
0
) ослабьте за-
жимной болт 1, поверните стол. Зажмите болт 1.
Для вертикального перемещения стола ослабьте зажимной болт 1. Вращая
ручку 5, переместите стол. Затяните болт 1. (Рис.13).
