Proma PTB-16B/230 25333520 [13/24] Электрооборудование

PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

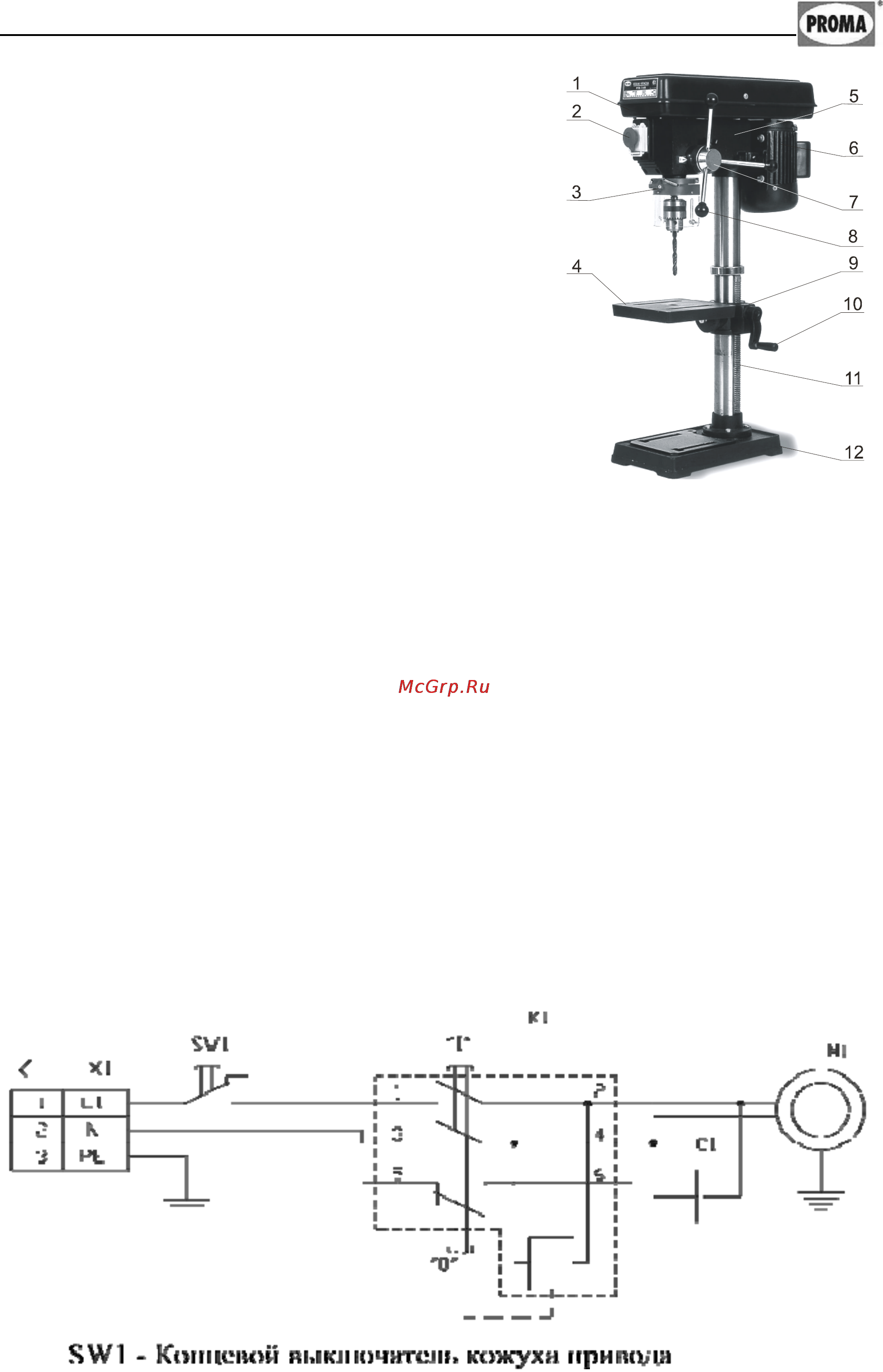

6.2 Работа на оборудовании.

1. Кожух ремённой передачи

2. Аварийный выключатель

3. Защитный экран

4. Стол

5. Пальцы натяжения ремней

6. Двигатель

7. Вал перемещения пиноли шпинделя

8. Ручка перемещения пиноли шпинделя

9. Кронштейн стола

10. Ручка вертикального перемещения стола

11. Рейка вертикального перемещения стола

12. Основание

Рисунок 14.

Закрепите обрабатываемую заготовку на столе. Установите необходимый

инструмент. Зажмите поворотную цапфу, затяните зажим кронштейна. В зави-

симости от твёрдости материала и диаметра отверстия выберете нужные обо-

роты шпинделя. Включите вращение шпинделя зелёной кнопкой «I» и ручкой

перемещения шпинделя подведите режущий инструмент к обрабатываемой

детали, начните обработку. По окончанию работы уберите стружку

, протрите

и смажьте станок. (см. рис.14)

7. Электрооборудование.

7.1 Схема.
