6. Описание работы оборудования

6.1 Описание наладки оборудования.

Маркировка клиновых ремней:

– К- 456 (электродвигатель – промежуточный шкив)

– К – 550 (промежуточный шкив – шкив шпинделя)

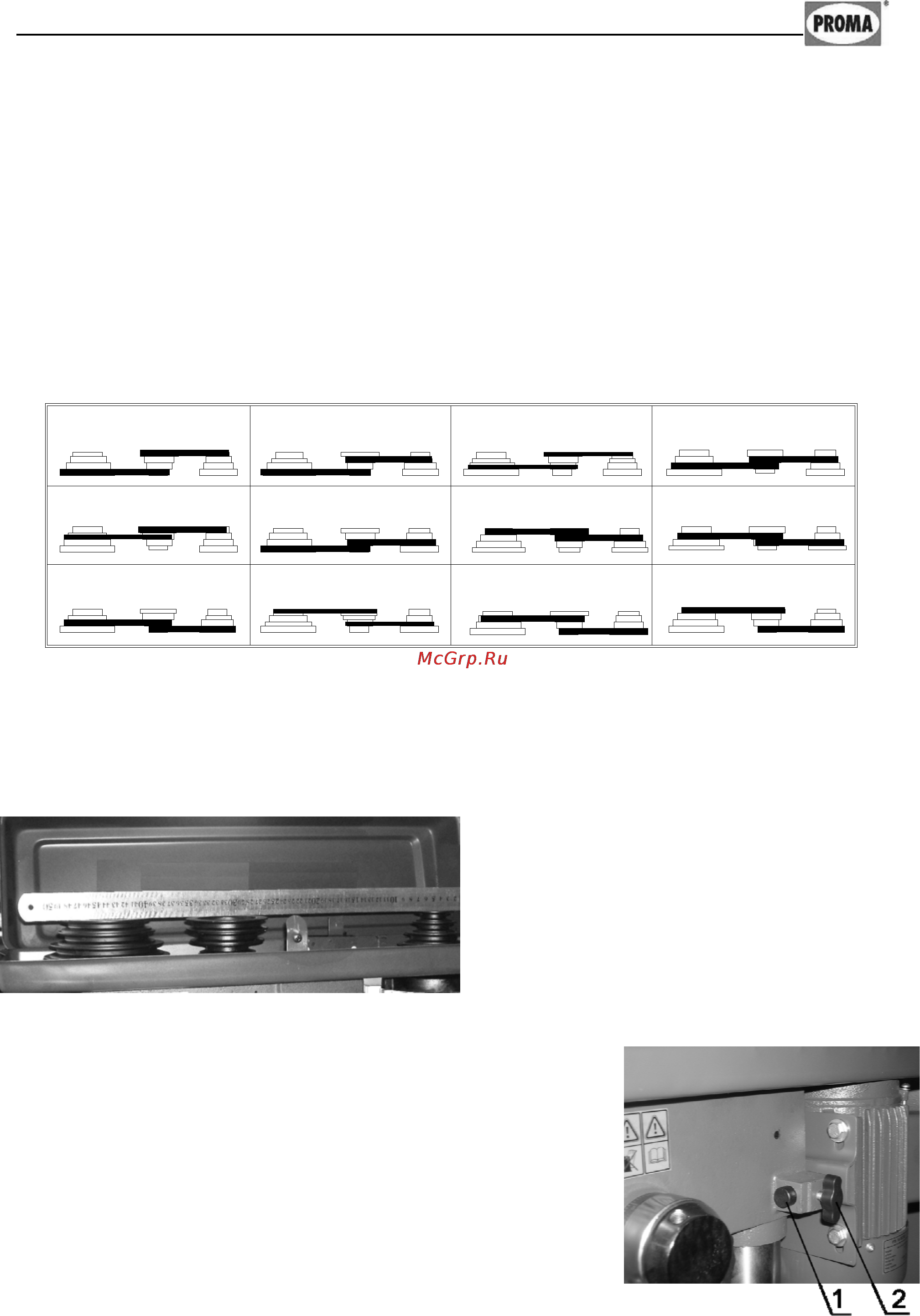

Выбор скоростей шпинделя (показан в таблице 1)

Таблица 1 Установка скорости вращения шпинделя

(расположена на внутренней стороне крышки шпиндельной головки)

210 280 320 420

500

1350

540

1580

830

2180

1290

2580

Натяжение клиновых ремней.

Шкивы электродвигателя, промежуточный и шпинделя должны распола-

гаться в одной горизонтальной плоскости. При необходимости отрегулируйте

шкивы. Шкив шпинделя (база) не ре-

гулируется. Промежуточный шкив

регулируется при помощи компен-

сирующих шайб. Регулировка шкива

электродвигателя производится по

оси электродвигателя и площадки,

где он установлен (Рис. 10).

Рисунок 10.

Правильное натяжение клиновых ремней обес-

печивает их долговечность. После выбора скорости

вращения шпинделя и установки клиновых ремней

натяните клиновые ремни перемещением электродви-

гателя нажатием на пальцы 1. Натянув ремни, зафик-

сируйте положение электродвигателя зажимными

барашками 2 Натяжение клиновидного ремня долж-

но быть таким, чтобы после нажатия на ремень ме-

жду

шкивами с усилием 2кг он прогибался на 1 см.

(рис 11).

Рисунок11.
