PROMA-group Чешская республика Мельчаны 38, п/и 518 01 г. Добрушка.
9
3.2. Уровень шума оборудования
Уровень акустической мощности (А) оборудования (L
wa
)
L
wa
=75.0 Дб (А) – Значение измерено с нагрузкой.
L
wa
=72.7 Дб (А) – Значение измерено без нагрузки.
Уровень шума (А) на рабочем месте (L
р
А
eq
).
L
р
А
eq
=74.3 Дб (А) – Значение измерено с нагрузкой.
L
р
А
eq
=67.4 Дб (А) – Значение измерено без нагрузки.

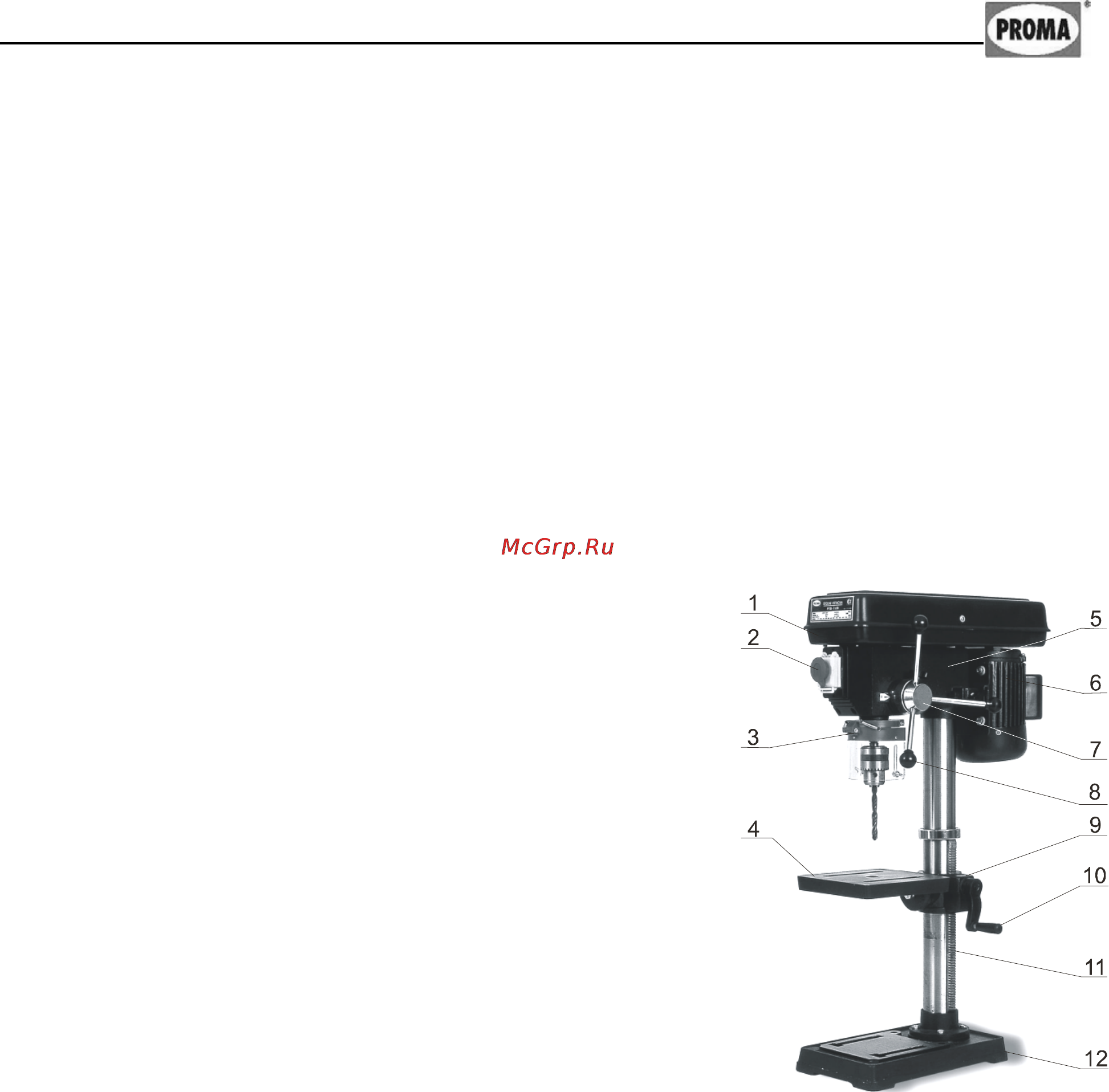

3.3. Узлы и детали оборудования (рис. 3).
1. Кожух ремённой передачи.
2. Электрический блок управления.
3. Защитный экран.
4. Стол.
5. Палец натяжения ремней.
6. Двигатель.
7. Вал перемещения пиноли шпинделя.
8. Ручка перемещения шпинделя.
9. Кронштейн стола.
10. Ручка вертикального перемещения стола.
11. Рейка вертикального перемещения стола.
12. Основание
.
Рисунок 3.
3.4. Краткое описание конструкции оборудования (см. рис. 3).
Станок состоит из сверлильной головки, которая установлена на стойке.
Стойка крепится к основанию 12. Вращением ручки 10 через червячную пере-
дачу стол перемещается по рейке установленной на стойке в вертикальном на-
правлении. Стол 4 закреплен на кронштейне 9. Стол можно поворачивать на
360° в горизонтальной плоскости вокруг стойки
и при помощи поворотной цап-
фы наклонять под углом до ± 45° по отношению к основной плоскости стола,
что позволяет проводить сверление отверстий под разными углами. Шпиндель-
ный узел состоит из шпинделя установленного в пиноль. Опорами шпинделя
являются шарикоподшипники. Шпиндель оснащён конусом Мк II, в который
можно вставить патрон на оправке или инструмент
с конусом Морзе. Пере-
мещение шпинделя осуществляется за счет вращения вала 7 при помощи ручек
10. Привод головки осуществляется от двигателя 6 через ременную передачу,
