Правильное натяжение клиновых ремней обеспечивает их долговечность.

После выбора скорости вращения шпинделя и установки клиновых ремней

нужно нажать на рычаг натяжения ремней 1. Натянуть ремни, и зафиксировать

положение двигателя зажим-

ной ручкой 2. Натяжение кли-

новидного ремня должно быть

таким, чтобы после нажатия

на ремень между шкивами с

усилием 2кг он прогибался на

1 см. (см. рис.9)

Наладка глубины сверления.

Вершину сверла установите как можно

ближе к обрабатываемой детали. Ослабь-

те зажимной винт 1 и установите шкалу 3,

на требуемую глубину сверления. Потом

опять затяните зажимной винт1( см.рис.10)

1. Зажимной винт

2. Риска

3. Шкала

4. Обрабатываемая

деталь

5. Подкладка

6.2. Описание работы на оборудовании.

1. Кожух

ремённой передачи.

2. Электрический блок управления.

3. Защитный экран.

4. Стол.

5. Ручка зажатия положения стола.

6. Рычаг натяжения ремней.

7. Двигатель.

8. Вал перемещения пиноли шпинделя.

9. Ручка перемещения шпинделя.

10. Кронштейн стола.

11. Ручка вертикального перемещения стола.

12. Рейка вертикального перемещения стола.

13. Основание

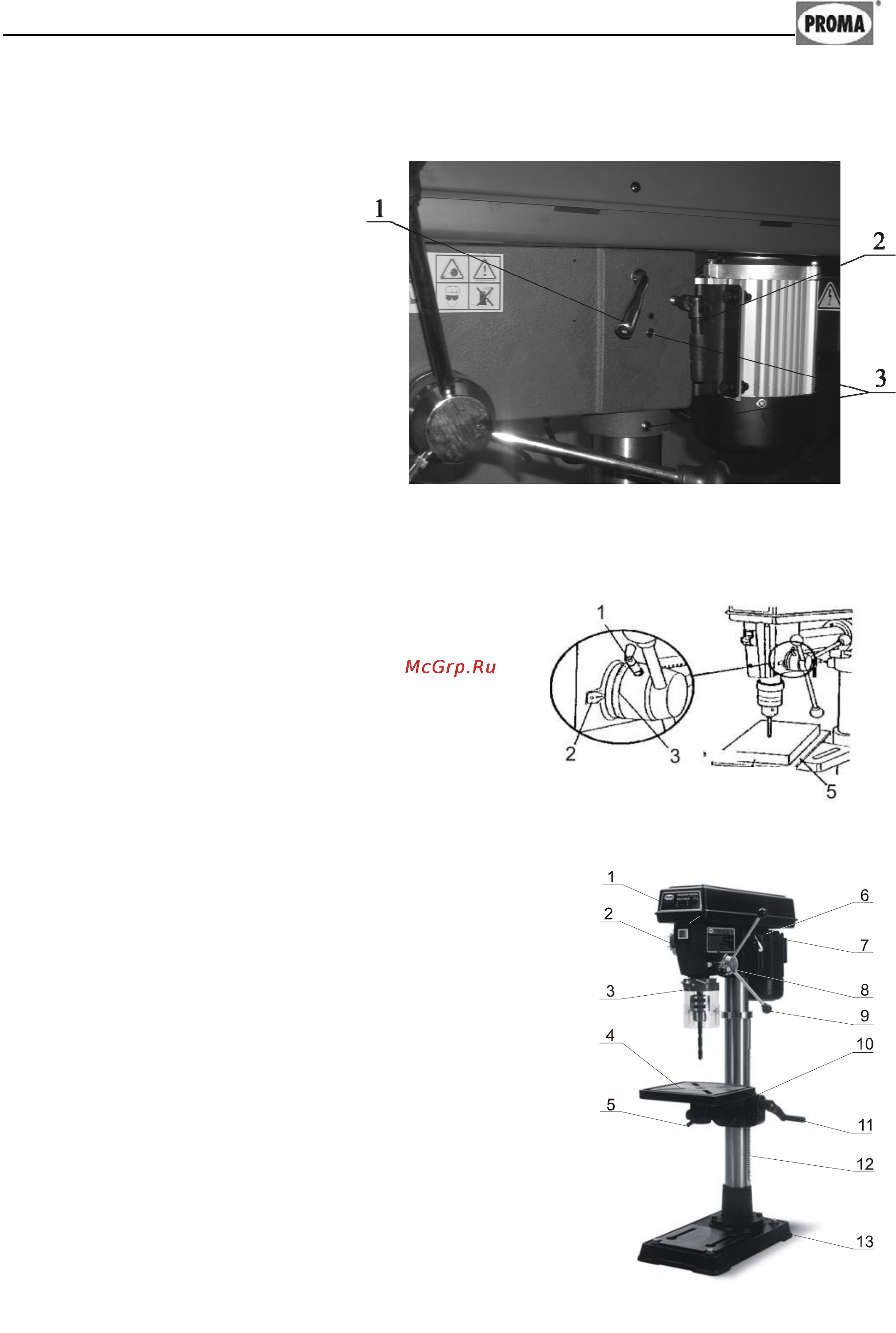

Рисунок 9.

Рисунок 10

Рисунок 11.
