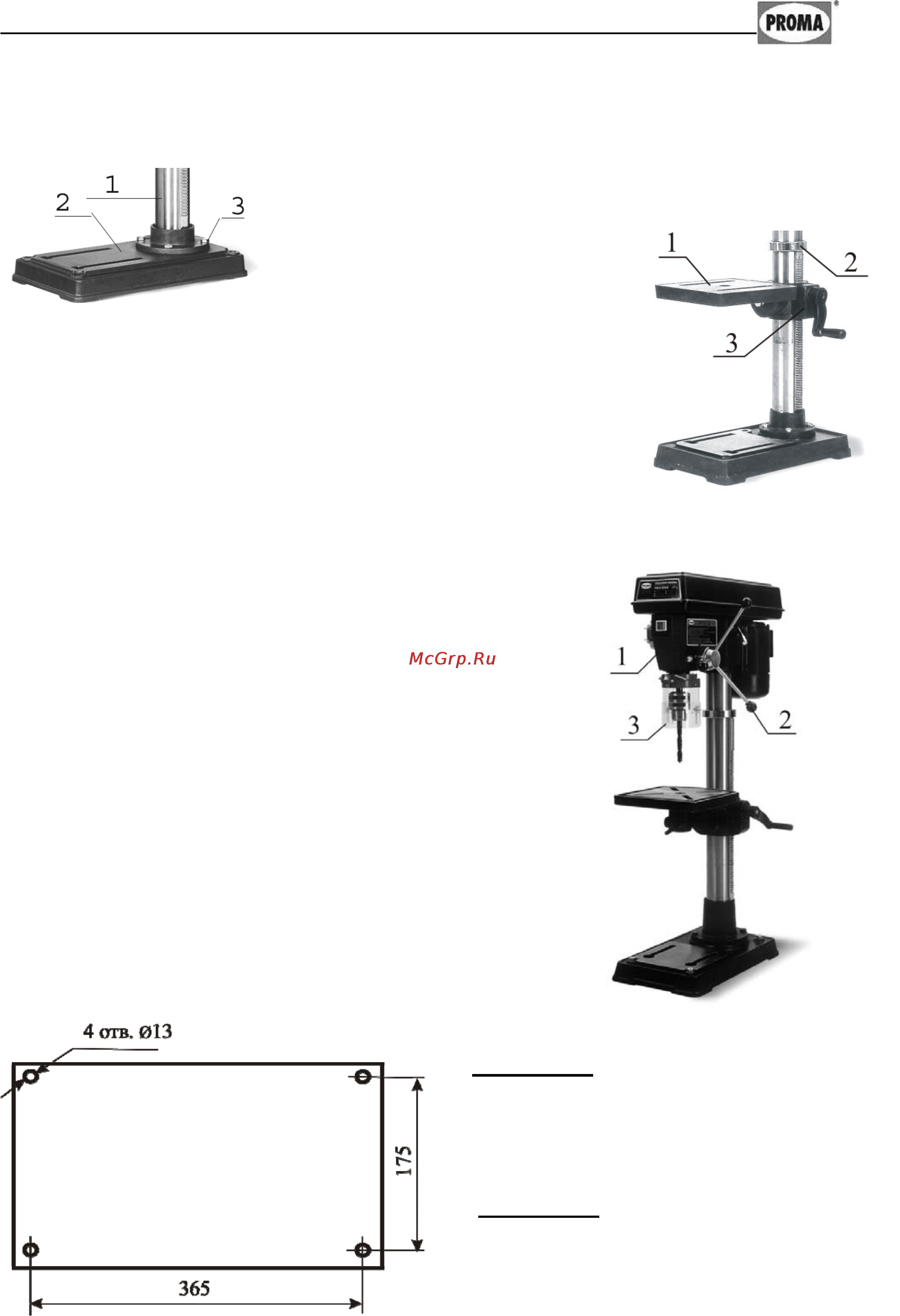

4.3. Монтаж.
Перед сборкой станка достаньте из упаковки всё содержимое и проверьте
наличие всех комплектующих по списку, приведённому в главе 2 «Комплект
поставки».
Для крепления стойки станка к основанию
закрепите стойку 1 болтами 3 к основанию 2 (см.
рис.4).
Рисунок 4.
Для установки стола снимите со стойки кольцо 2 фик-
сирующее рейку. Снимите рейку и вставьте в кронштейн
стола 3. Установите кронштейн стола с рейкой на стой-
ку. Установите и закрепите кольцо 2. Установите стол. За-
крутите зажимные болты стола и кронштейна. Установи-
те и закрепите ручку вертикального перемещения стола
(см. рис.5).
Для окончательной
сборки станка установите
сверлильную головку 1 на стойку и закрепите с по-
мощью стопоров (3 рис.9). Прикрутите ручки переме-
щения шпинделя 2 . Установите и закрепите защитный
экран 3. Установите и закрепите (винтами М5×50)
электрический блок управления (см. рис.6).
4.4. Установка.
Обеспечьте безопасную установку станка и его
крепление (на прочную поверхность которая соответ-
ствует нагрузке, создаваемой станком). Несоблюдение
этого условия может вызвать смещение станка (или
его части) и в результате этого его повреждение.
Установочные размеры основания станка:
Внимание!
Несоблюдение усло-
вий установки может привести к
непредвиденному смещению стан-
ка или частей его конструкции, и в
дальнейшем к его повреждению.
Внимание!
При оборудовании
рабочего места, следите за тем,
чтобы у обслуживающего персона-
ла было достаточно места для ра-
боты и управления.
Рисунок 5
Рисунок 6
