PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

Паз основания 16 мм.

Масса станка 55 кг

Вылет шпинделя (X) 170 мм.

Макс. расстояние между шпинделем и

основанием (H) 710 мм.

Макс. расстояние между шпинделем и

столом (h) 510 мм.

Размер стола (a х b) 255 Х 255 мм.

Размер основания 480 Х 270 мм.

Диаметр стойки (D) 73 мм.

Общая высота (V) 1065 мм.

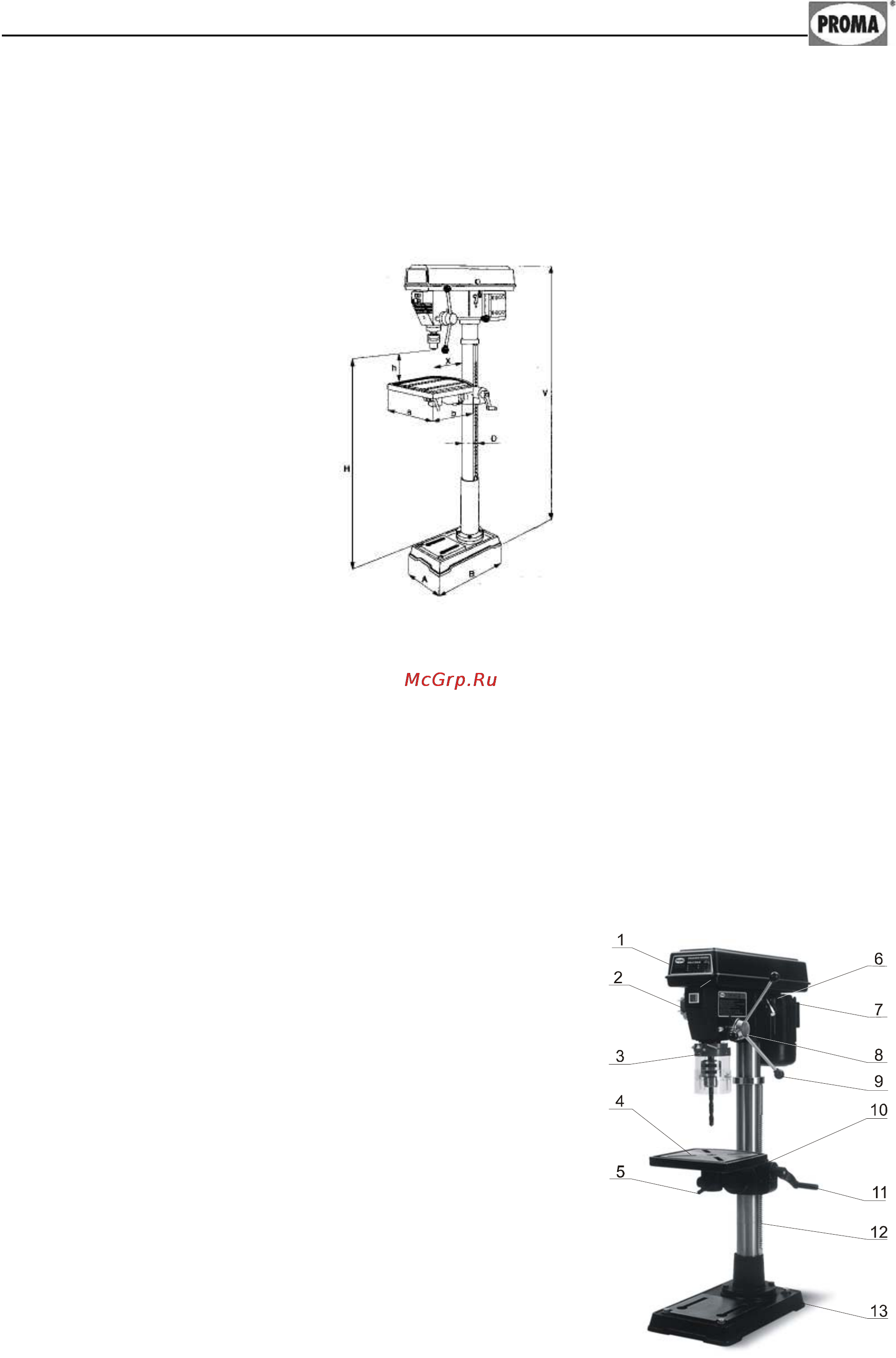

Рисунок 2.

3.2. Уровень шума оборудования

Уровень акустической мощности (А) оборудования (L

wa)

wa =75.0 Дб (А) – Значение измерено с нагрузкой.

wa =72.7 Дб (А) – Значение измерено без нагрузки.

Уровень шума (А) на рабочем месте (L

р Аeq).

р Аeq =74.3 Дб (А) – Значение измерено с нагрузкой.

р Аeq =67.4 Дб (А) – Значение измерено без нагрузки.

3.3. Узлы и детали оборудования.

1. Защитный кожух ремённой передачи.

2. Электрический блок управления.

3. Защитный экран.

4. Стол.

5. Зажим стола.

6. Рычаг натяжения ремней.

7. Двигатель.

8. Вал перемещения пиноли шпинделя.

9. Ручка перемещения шпинделя.

10. Кронштейн стола.

11. Ручка вертикального перемещения стола.

12. Рейка вертикального

перемещения стола.

13. Основание.

Рисунок 3.
