22

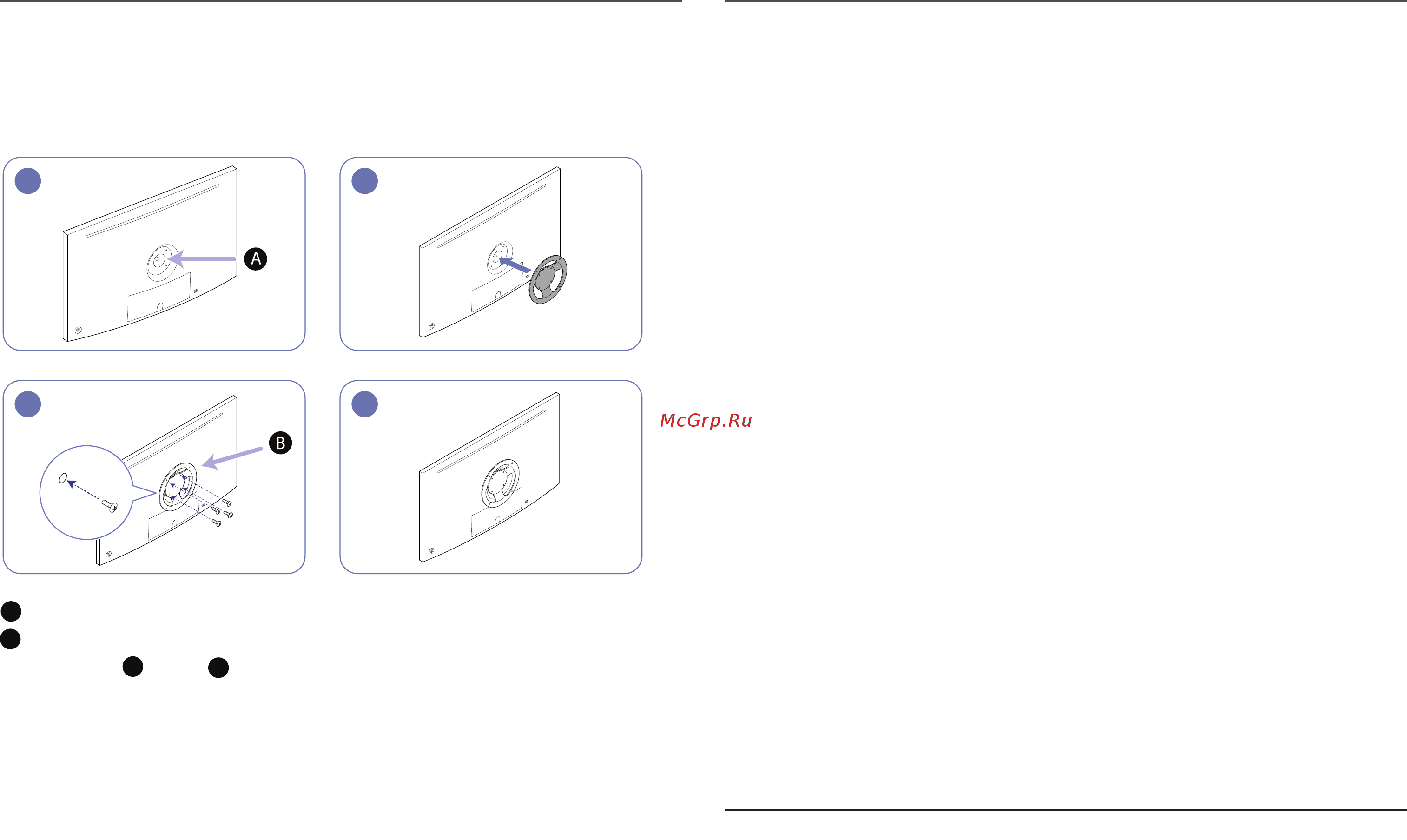

Установка НАСТЕННОГО КРОНШТЕЙНА (только
модель S27HG50QQ*)
―
Отключите питание устройства и отсоедините кабель питания от электророзетки.
1 2
43
A
Место установки НАСТЕННОГО КРОНШТЕЙНА
B
НАСТЕННЫЙ КРОНШТЕЙН
Совместите точку
B
с точкой
A
на мониторе, а затем плотно закрепите с помощью винтов, снятых
с подставки (стр.20).
• Примечания
‒ В случае использования винта, длина которого превышает стандартную длину, могут быть
повреждены внутренние компоненты устройства.
‒ Требуемая длина винтов, необходимых для настенного крепления, которое не соответствует
стандартам VESA, может быть разной и зависит от технических характеристик.
‒ Не используйте винты, не соответствующие стандартам VESA. При присоединении комплекта
для настенного монтажа или настольной подставки не прилагайте чрезмерных усилий.
Устройство может быть повреждено или может упасть и стать причиной получения травмы.
Компания Samsung не несет ответственности за любые повреждения или травмы, вызванные
использованием ненадлежащих винтов или присоединением комплекта для настенного
монтажа или настольной подставки с чрезмерным усилием.
‒ Компания Samsung не несет ответственности за любые повреждения устройства или
человеческие травмы, вызванные использованием комплекта для настенного крепления,
отличного от указанного, или попыткой установить комплект для настенного крепления
самостоятельно.
‒ Если требуется установить устройство на стене, приобретите комплект для настенного
крепления, который можно установить на расстоянии от стены, составляющем 10 см или
больше.
‒ Используйте комплект для настенного крепления, отвечающий требованиям стандартов.
‒ Чтобы установить монитор с использованием крепления на стену, отсоедините основание
подставки от монитора.
‒ Если толщина приобретенного настенного крепления меньше 4 мм, можно использовать
винты M4*8 из комплекта поставки; если толщина приобретенного настенного крепления
больше 4 мм, необходимо использовать другие соответствующие винты. В противном
случае, это может привести к повреждению изделия или телесным повреждениям.
Компания Samsung не несет ответственности за любые повреждения изделия или телесные
повреждения, вызванные несоблюдением инструкций по установке и эксплуатации
настенного крепления.
Единица измерения: мм
Название
модели
Расстояния между
отверстиями под винты
VESA, мм
Тип винта Количество
S27HG50QQ* 100,0 x 100,0 4,0 мм Φ, шаг 0,7 * 10,0 мм в длину 4 шт.
―
Запрещается закреплять НАСТЕННЫЙ КРОНШТЕЙН при включенном мониторе. Это может привести к
поражению электрическим током и травмам.
