Samsung S25HG50FQI [23/56] Подключение и использование устройства источника сигналов
![Samsung S25HG50FQI [23/56] Подключение и использование устройства источника сигналов](/views2/1287527/page23/bg17.png)
23
Подключение и использование устройства-источника сигналов
Глава 03
Контрольные моменты проверки перед
подключением
―
Перед подключением устройства — источника сигналов прочтите руководство пользователя к этому
устройству.
Количество и расположение портов на устройствах — источниках сигналов могут быть разными.
―
Не подсоединяйте кабель питания до подсоединения всех остальных кабелей.
Прежде чем подсоединять кабель питания, убедитесь, что вы подключили устройство-источник
сигналов.
Подсоединение кабеля питания во время подключения может привести к повреждению устройства.
―
Необходимо учитывать типы портов на задней панели устройства, к которым необходимо выполнить
подключение.
Подключение и использование компьютера
Выберите способ подключения, наиболее подходящий для вашего компьютера.
―
Для разных устройств компоненты, необходимые для подключения, могут быть разными.
―
Наличие портов может отличаться в зависимости от того или иного устройства.

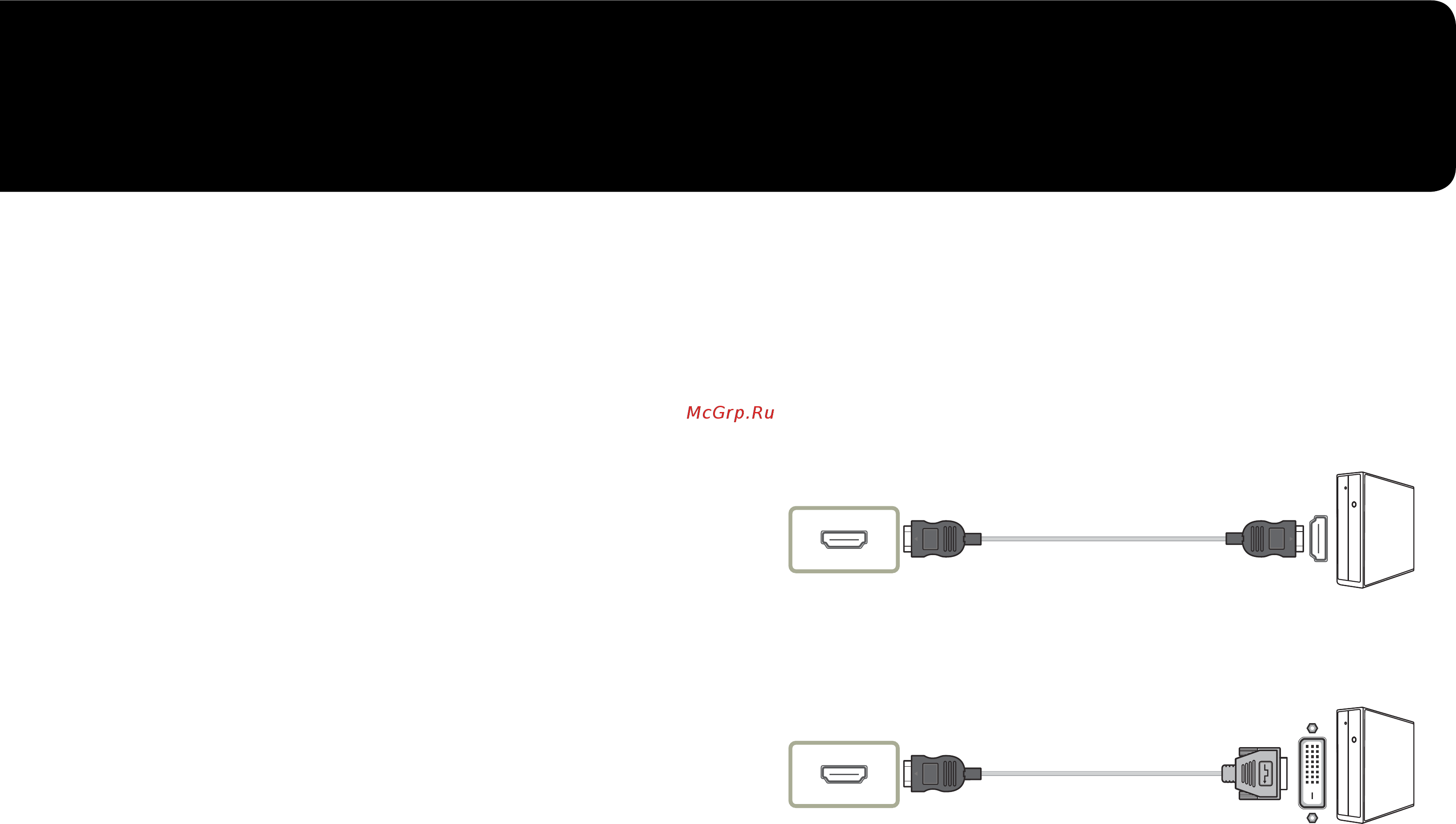

Подключение с помощью кабеля HDMI
HDMI IN 1, HDMI IN 2
Подключение с помощью кабеля HDMI-DVI
HDMI IN 1, HDMI IN 2
―
Функция воспроизведения звука не поддерживается, если устройство подключается с помощью кабеля
HDMI-DVI.
