О мониторе | 19

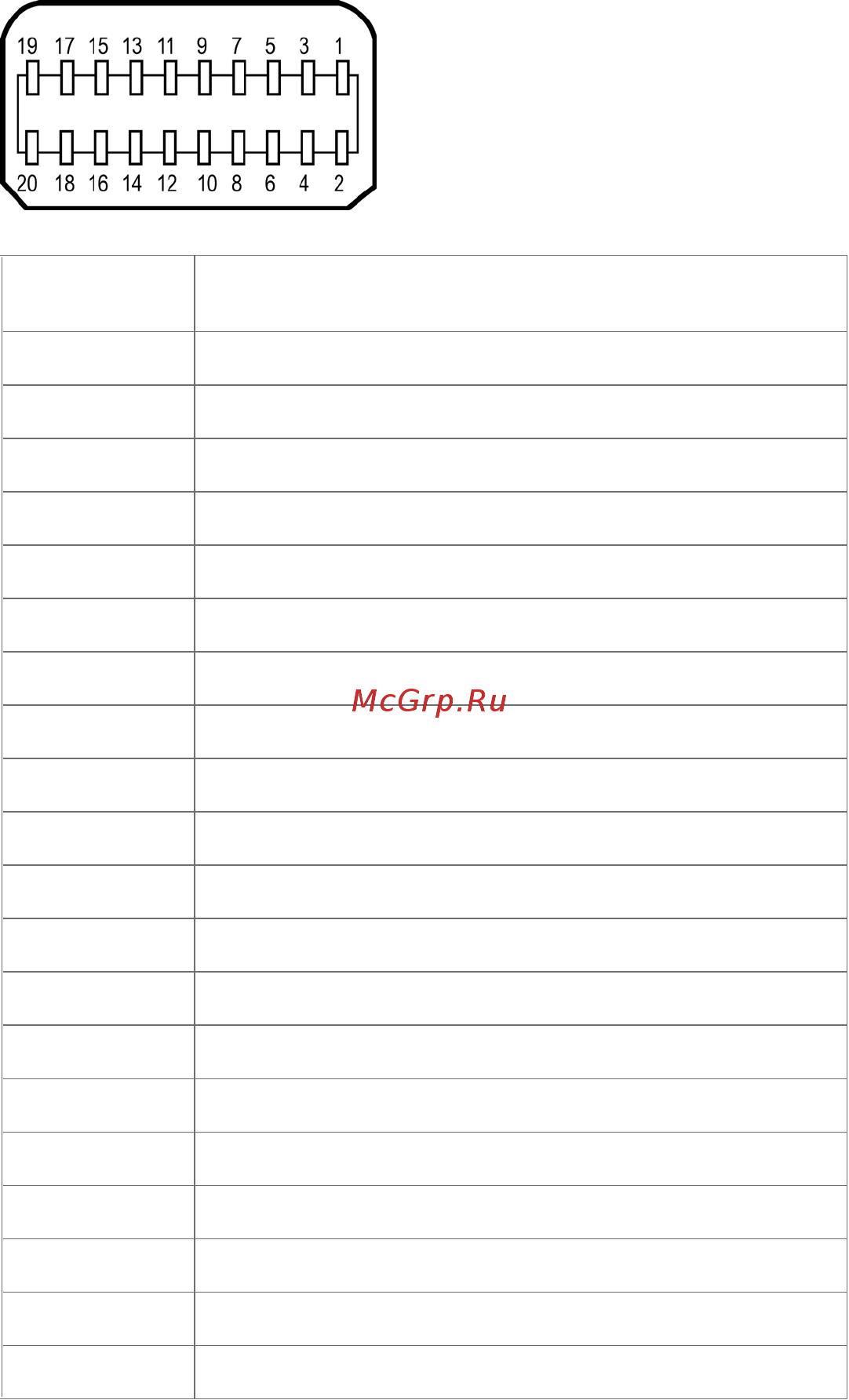

Разъем mDP
Номер
контакта
20 контактный разъем подключенного
сигнального кабеля
1
GND
2
Обнаружение активного соединения
3
ML3(n)
4
CONFIG1
5
ML3(p)
6
CONFIG2
7
GND
8
GND
9
ML2(n)
10
ML0(p)
11
ML2(p)
12
ML0(p)
13
GND
14
GND
15
ML1(n)
16
AUX(p)
17
ML1(p)
18
AUX (n)
19
GND
20
DP_PWR
