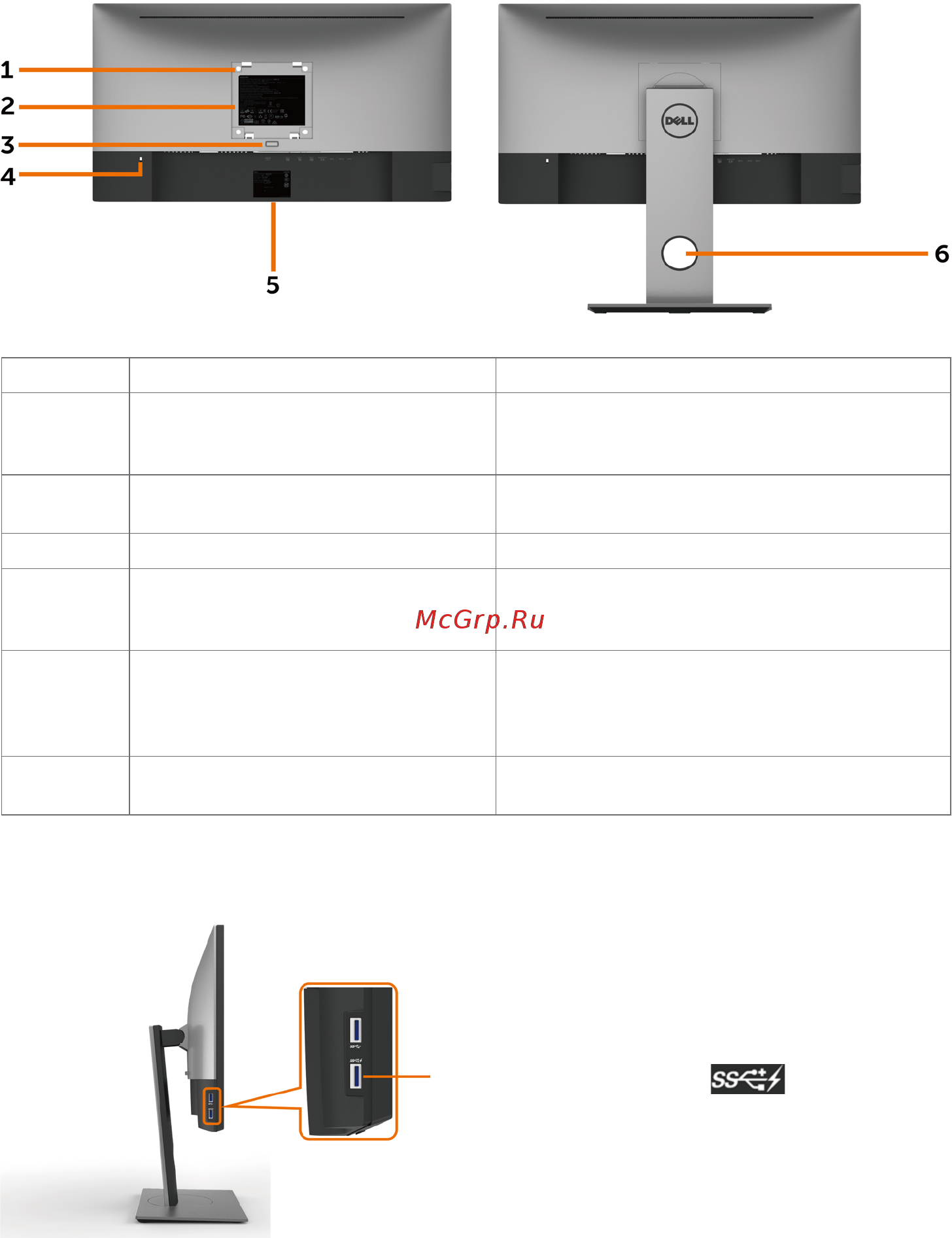

О мониторе | 9
Вид сзади
Наклейка Описание Использование
1 Монтажные отверстия VESA
(100 x 100 мм – под крышкой)
Установка монитора на стене с
использованием монтажного комплекта
VESA (100 x 100 мм).
2 Табличка с нормативно-
правовыми данными
Указаны разрешения контролирующего
органа.
3 Кнопка для снятия подставки Снятие подставки с монитора.
4 Отверстие для блокировки в
целях безопасности
Для защиты монитора в отверстие
вставляется защитный трос.(продается
отдельно)
5 Штрихкод, серийный номер и
паспортная табличка
Чтобы обратиться в Dell за технической
помощью, см. эту табличку.
ПРИМЕЧАНИЕ. Все кроме APJ с
сервисным тегом.
6 Отверстие для укладки кабелей Можно расположить кабели, пропустив
их через это отверстие.
Вид сбоку
Нисходящие порты USB
Порт со значком молнии предназначен
для BC 1.2
