Diam SРL-250/1.5 600042 [3/8] Спецификация
![Diam SРL-250/1.5 600042 [3/8] Спецификация](/views2/1028655/page3/bg3.png)

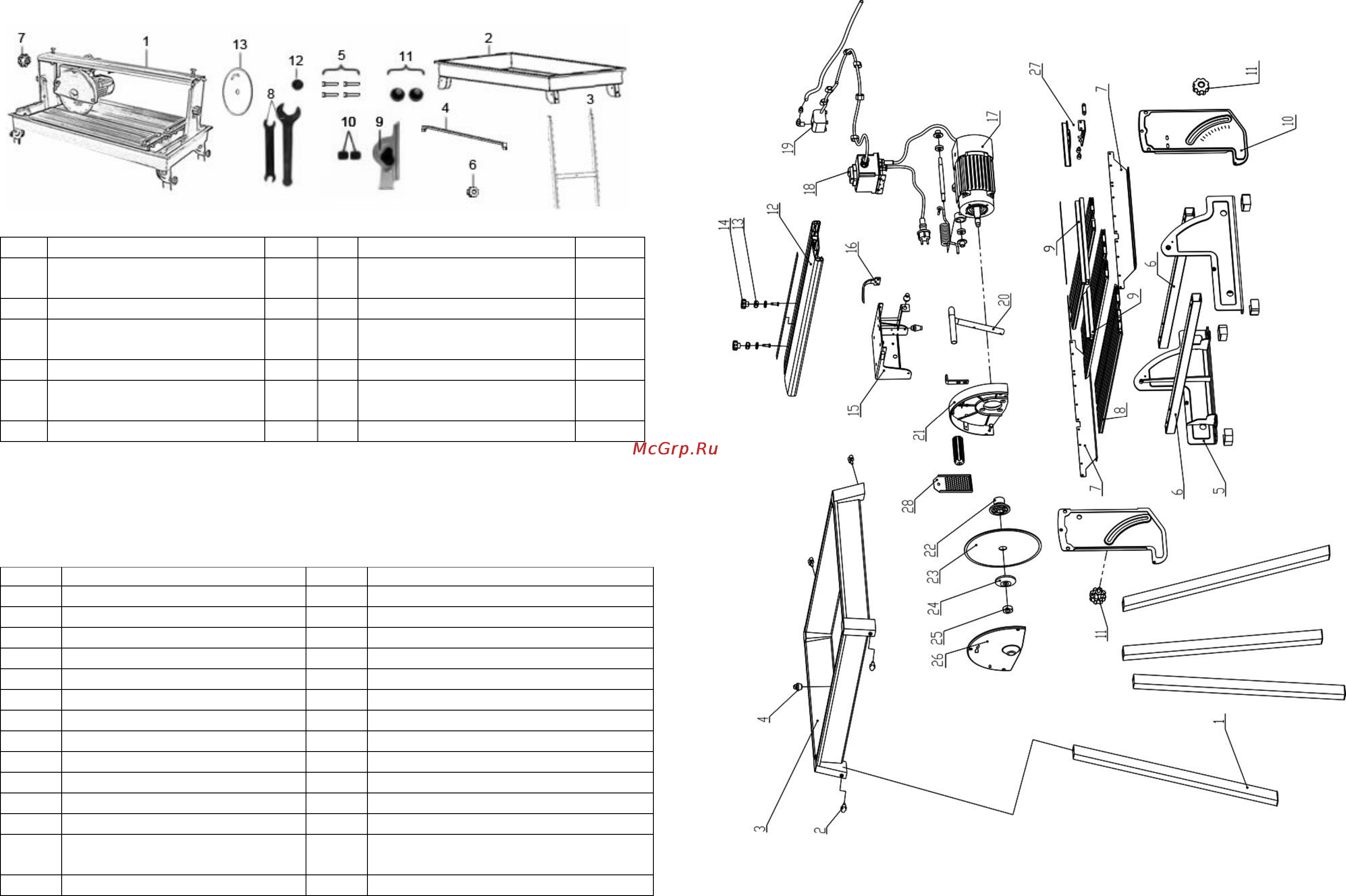

3.2. Для модели DIAM SPL – 250/1,5:
Рис.2
1 Плиткорез с помпой 1 шт 8 Ключ рожковый 2 шт.
2 Поддон 1 шт 9
Регулируемый упор с
транспортиром
1 шт.
3 Ножки 2 шт 10 Ограничитель 2 шт.
4 Распорка для ножек 1 шт 11
Винт крепления
ограничителя
2 шт.
5 Крепеж для ножек 4 шт 12 Пробка 1 шт.
6
Винт фиксации ножек
распорки
6 шт 13 Диск отрезной 1 шт.
7 Транспортировочный винт 1 шт
Внимание! Помпа является расходным материалом.
Условия гарантии на помпу не распространяются!
4. СПЕЦИФИКАЦИЯ
4.1. DIAM SP – 250/1,1
Номер
Название Номер Название
1 Ножки 15 Платформа двигателя
2 Винты крепления ножек 16 Указатель
3 Поддон 17 Двигатель
4 Пробка 18 Магнитный пускатель
5 Боковые стойки каркаса 19 Помпа
6 Поперечные профили каркаса 20 Ручка плиткореза
7 Планки крепления стола 21 Кожух защитный
8 Стол 22 Посадочный фланец
9 Упор 23 Диск
10 Кронштейн 24 Прижимной фланец
11 Винт фиксации 25 Гайка
12 Направляющая 26 Крышка кожуха
13 Ограничитель 27
Регулируемый упор с
транспортиром
14 Винт крепления ограничителя 28 Брызговик
4
Рис.3
5
Содержание
- Diam sp 250 1 1
- Diam spl 250 1 1
- Инструкция по эксплуатации 1
- Плиткорез электрический 1
- Содержание 1
- Комплект поставки 2
- Общие указания 2
- Технические данные 2
- Diam sp 250 1 1 3
- Для модели diam spl 250 1 5 3
- Спецификация 3
- Diam sp 250 1 1 5 винтами крепления 4 закрепите ножки 3 к поддону 2 рис 5 вставьте пробку 9 в сливное отверстие поддона 2 рис 5 поместите плиткорез с помпой 1 в поддон 2 рис 5 прикрутите ограничители 7 винтами крепления 8 на направляющей плиткореза рис 1 5 закрепите регулируемый упор 5 на столе плиткореза рис 1 5 установите и затяните отрезной диск ключами 10 рис 5 открутите транспортировочный винт 6 рис 4
- Diam spl 250 1 5 4
- Diam spl 250 1 5 5 ножки 3 с помощью крепежа 5 присоедините к поддону 2 рис 5 винтами фиксации 6 закрепите ножки 3 и распорку 4 рис 5 вставьте пробку 12 в сливное отверстие поддона 2 рис 5 поместите плиткорез с помпой 1 в поддон 2 рис 5 прикрутите ограничители 10 винтами 11 на направляющей плиткореза рис 5 закрепите регулировочный упор 9 на столе плиткореза рис 5 установите и затяните отрезной диск ключами 8 рис 5 открутите транспортировочный винт 7 рис 4
- Порядок сборки 4
- Краткое описание 5
- Требования по технике безопасности 5
- Гарантийные обязательства 6
- Обслуживание станка 6
- Подготовка к работе 6
- Правила хранения и транспортировки 6
- Гарантийный а также послегарантийный ремонт и техническое обслуживание выполняется только в условиях сервисного центра 7
- Положение по оценке гарантийности негарантийности 7
- При покупке оборудования убедитесь в наличие штампа продавца отметки даты выпуска и или даты продажи а также отсутствия внешних повреждений 11 гарантийный срок в двенадцать месяцев исчисляется от даты изготовления в случае отсутствия штампа продавца с указанием даты продажи 11 гарантийные обязательства не распространяются на водяной насос помпа который относится к разряду расходных материалов на быстроизнашивающиеся детали и узлы сменные и съемные принадлежности если на них присутствуют следы эксплуатации отрезные диски и т п при промышленном использовании плиткореза беспрерывный процесс реза гарантийный срок сокращается до 6 месяцев не полная комплектация плиткореза которая могла быть выявлена при продаже претензии третьих лиц не принимаются 11 плиткорез в ремонт сдается чистый 7
- Приложение 7
