Diam SРL-250/1.5 600042 [4/8] Порядок сборки

4.2. DIAM SPL – 250/1,5

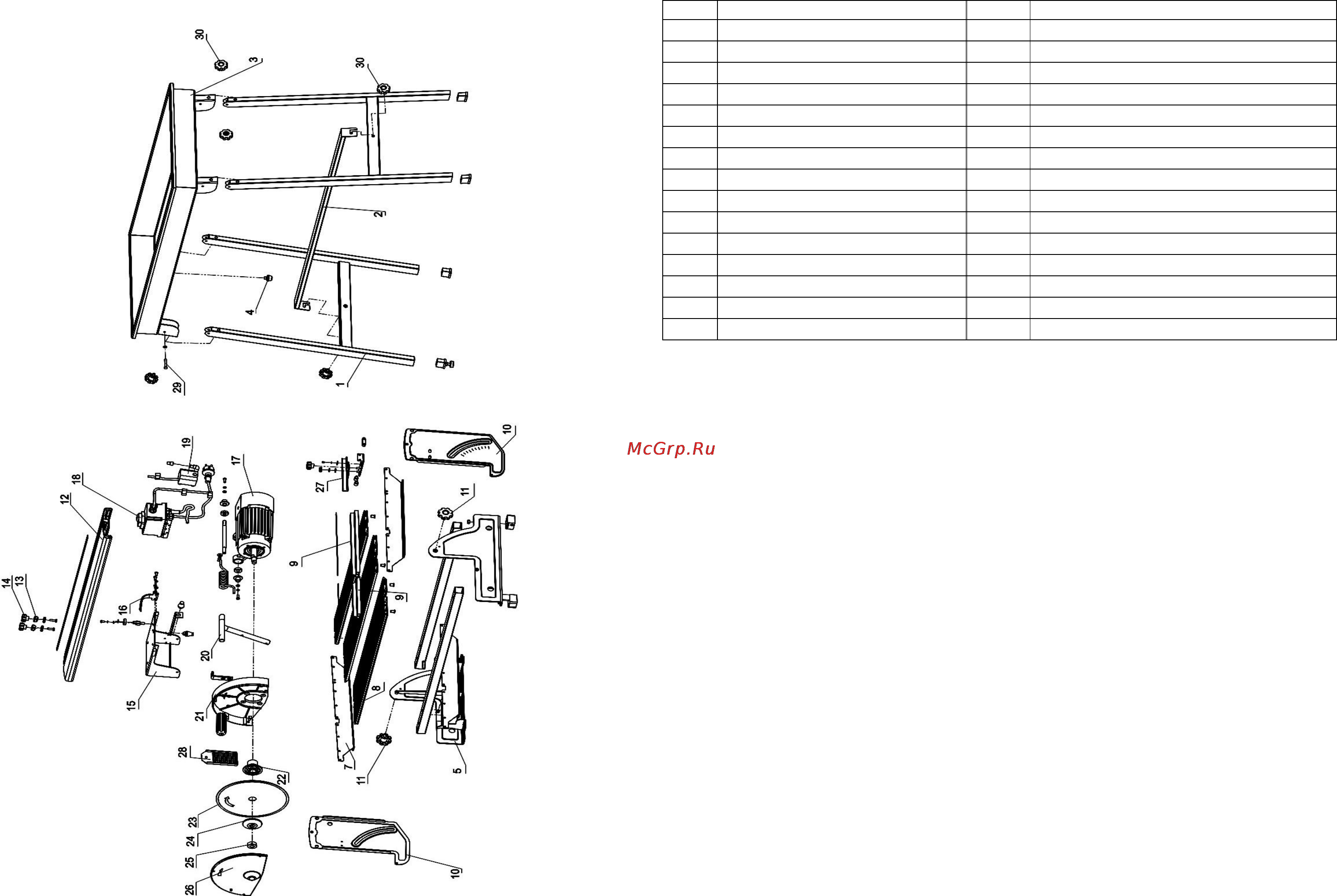

Рис.4

Номер Название Номер Название

1 Ножки 16 Указатель

2 Распорка для ножек 17 Двигатель

3 Поддон 18 Магнитный пускатель

4 Пробка 19 Помпа

5 Боковые стойки каркаса 20 Ручка плиткореза

6 Поперечные профили каркаса 21 Кожух защитный

7 Планки крепления стола 22 Посадочный фланец

8 Стол 23 Диск

9 Упор 24 Прижимной фланец

10 Кронштейн 25 Гайка

11 Винт фиксации 26 Крышка кожуха

12 Направляющая 27 Регулируемый упор с транспортиром

13 Ограничитель 28 Брызговик

14 Винт крепления ограничителя 29 Крепеж для ножек

15 Платформа двигателя 30 Винты фиксации ножек распорки

5. ПОРЯДОК СБОРКИ

5.1. DIAM SP – 250/1,1:

5.1.1.Винтами крепления (4) закрепите ножки (3) к поддону (2) (рис.1)

5.1.2.Вставьте пробку (9) в сливное отверстие поддона (2) (рис.1).

5.1.3.Поместите плиткорез с помпой (1) в поддон (2) (рис.1).

5.1.4.Прикрутите ограничители (7) винтами крепления (8) на

направляющей плиткореза (рис. 1).

5.1.5.Закрепите регулируемый упор (5) на столе плиткореза (рис. 1).

5.1.6.Установите и затяните отрезной диск ключами (10) (рис.1)

5.1.7.Открутите транспортировочный винт (6) (рис.1)

5.2. DIAM SPL – 250/1,5

5.2.1. Ножки (3) с помощью крепежа (5) присоедините к поддону (2)

(рис.2).

5.2.2.Винтами фиксации (6) закрепите ножки (3) и распорку (4) (рис.2).

5.2.3.Вставьте пробку (12) в сливное отверстие поддона (2) (рис.2).

5.2.4.Поместите плиткорез с помпой (1) в поддон (2) (рис.2).

5.2.5.Прикрутите ограничители (10) винтами (11) на направляющей

плиткореза (рис.2).

5.2.6.Закрепите регулировочный упор (9) на столе плиткореза (рис.2).

5.2.7.Установите и затяните отрезной диск ключами (8) (рис.2).

5.2.8.Открутите транспортировочный винт (7) (рис.2).
