21

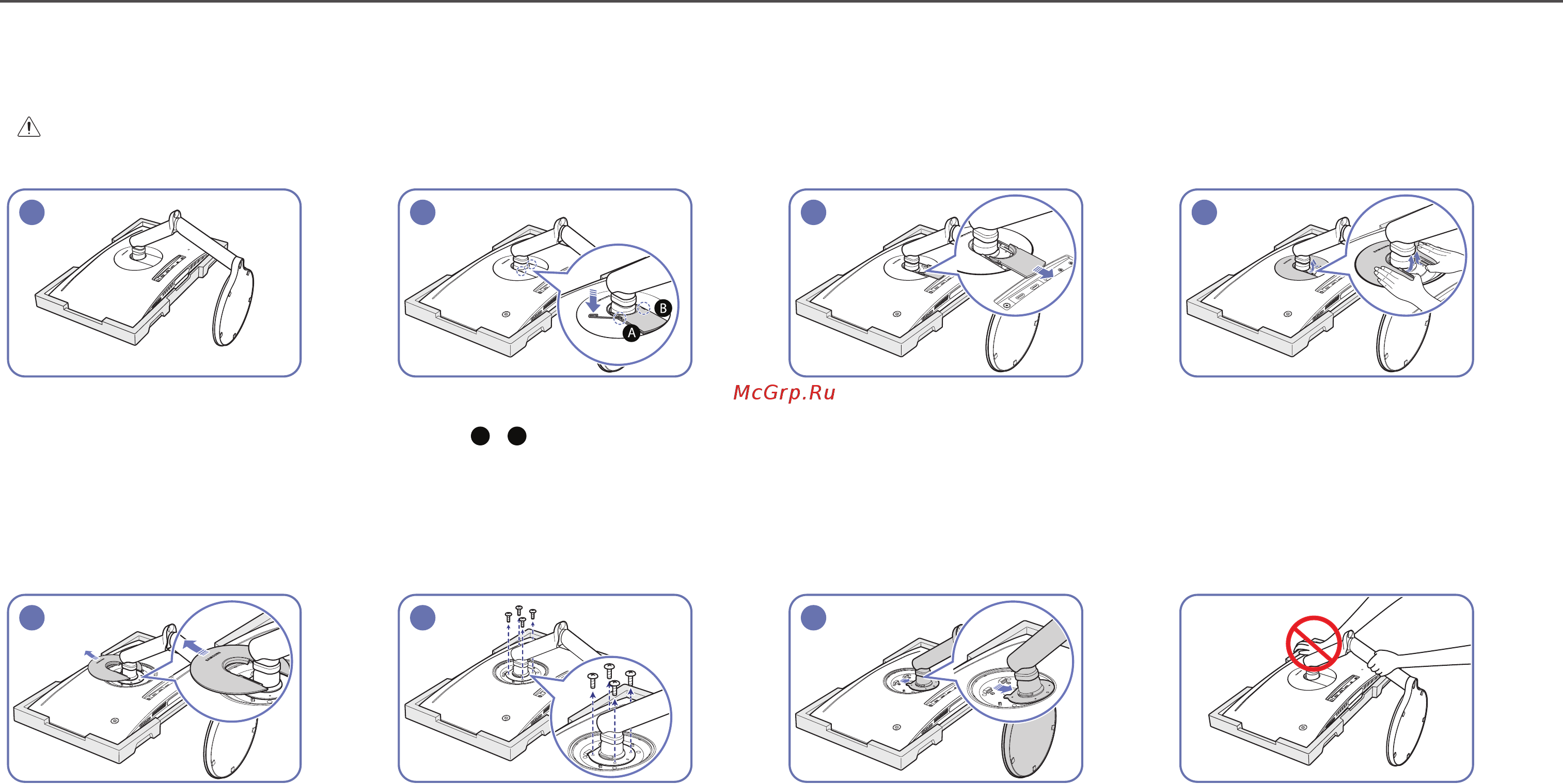

Снятие подставки (Для установки НАСТЕННОГО КРОНШТЕЙНА) (только модель C*FG70*)
―
Перед снятием подставки с монитора, поместите монитор на ровную и устойчивую поверхность экраном вниз.
: Устройство имеет выпуклую форму. Если устройство расположено на плоской поверхности, давление на него может привести к повреждениям. Не давите на устройство, если оно находится в горизонтальном
положении и его экран обращен вверх или вниз.
1 2 3
4
Положите на пол защитный пенопластовый
материал (стирофом), входящий в комплект, и
разместите на нем устройство экраном книзу,
как показано на рисунке.
―
Обязательно используйте пенопластовую
подкладку, которая поставляется вместе с
монитором.
Вставьте специальный демонтажный штифт в
петельки
A
и
B
, а затем используйте штифт в
качестве рычага для подъема НИЖНЕЙ КРЫШКИ
ЗАДНЕЙ ПАНЕЛИ.
Снимите НИЖНЮЮ КРЫШКУ ЗАДНЕЙ ПАНЕЛИ в
направлении, указанном стрелкой.
На задней панели монитора, поднимите
ВЕРХНЮЮ КРЫШКУ ЗАДНЕЙ ПАНЕЛИ пальцами
в направлении, указанном стрелками, как
показано на рисунке.
5 6 7
Извлеките ВЕРХНЮЮ КРЫШКУ ЗАДНЕЙ ПАНЕЛИ
в направлении, указанном стрелками.
Ослабьте винты на подставке, как показано на
рисунке.
―
Винты также используются для крепления
НАСТЕННОГО КРОНШТЕЙНА. Внимательно
проверьте, что все винты на месте.
Поднимите и снимите подставку. Осторожно
Не нажимайте на монитор. Существует риск его
повреждения.
