Samsung C24FG73FQI [24/50] Подсоединение подставки только модель c fg70
![Samsung C24FG73FQI [24/50] Подсоединение подставки только модель c fg70](/views2/1287925/page24/bg18.png)
24

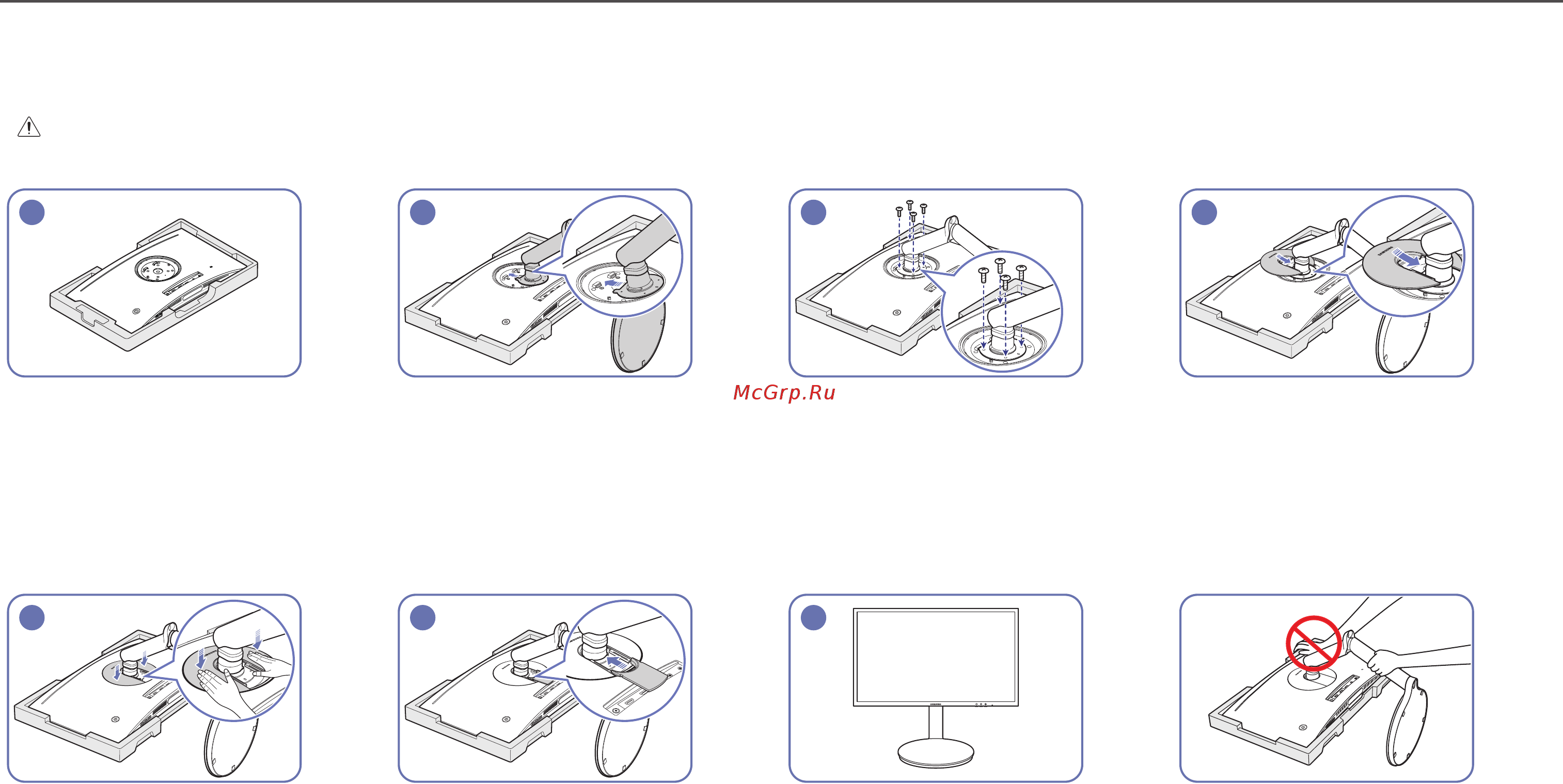

Подсоединение подставки (только модель C*FG70*)
―
Прежде чем приступать к сборке, положите устройство экраном вниз на ровную и устойчивую поверхность.
: Устройство имеет выпуклую форму. Если устройство расположено на плоской поверхности, давление на него может привести к повреждениям. Не давите на устройство, если оно находится в горизонтальном
положении и его экран обращен вверх или вниз.
1
2 3 4
Положите на пол защитный пенопластовый
материал (стирофом), входящий в комплект, и
разместите на нем устройство экраном книзу,
как показано на рисунке.
―
Обязательно используйте пенопластовую
подкладку, которая поставляется вместе с
монитором.
Закрепите подставку к задней панели монитора
в направлении, указанном стрелкой.
Используйте винты на подставке для плотного
закрепления.
На задней панели монитора, выровняйте и
введите ВЕРХНЮЮ КРЫШКУ ЗАДНЕЙ ПАНЕЛИ в
паз в направлении, указанном стрелкой.
5 6 7
Толкните ВЕРХНЮЮ КРЫШКУ ЗАДНЕЙ ПАНЕЛИ
в направлении, указанном стрелкой.
На задней панели монитора, выровняйте и
введите НИЖНЮЮ КРЫШКУ ЗАДНЕЙ ПАНЕЛИ в
паз в направлении, указанном стрелкой.
Закрепив подставку, установите изделие в
вертикальное положение.
Осторожно
Не нажимайте на монитор. Существует риск его
повреждения.
