Dell Optiplex 7440-8555 [21/62] Снятие платы преобразователя

b. крышка динамика

c. заднюю крышку

d. крышка панели разъемов

e. подставка

6. Выполните процедуру, приведенную в разделе защитная крышка системной платы.

Снятие платы преобразователя

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. подставка

b. заднюю крышку

c. крышка панели разъемов

d. крышка динамика

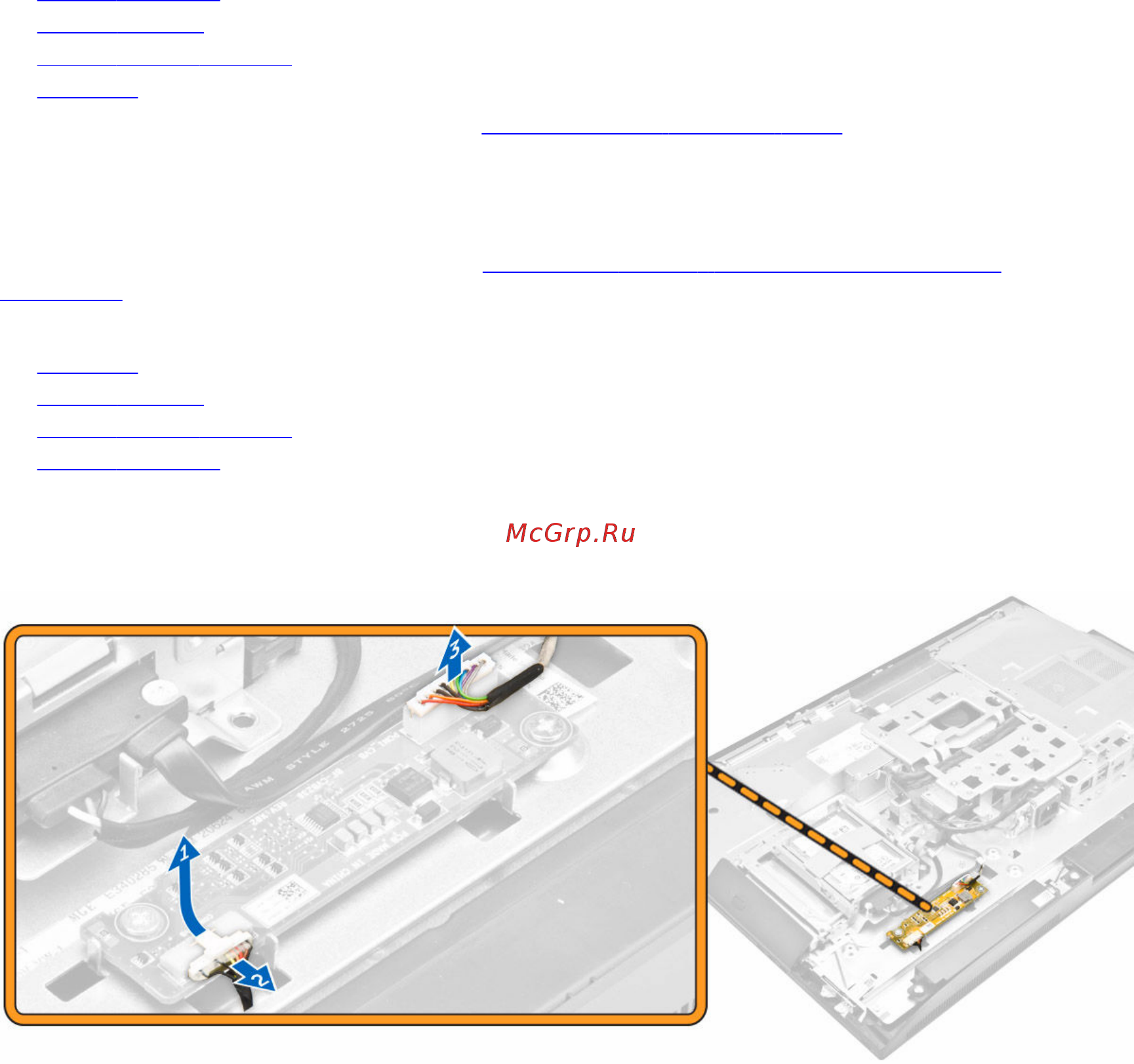

3. Выполните следующие действия, как показано на рисунке:

a. Отключите кабель платы преобразователя от платы преобразователя [1, 2].

b. Отключите кабель подсветки дисплея от платы преобразователя [3].

4. Выполните следующие действия, как показано на рисунке:

a. Извлеките винты, которые крепят плату преобразователя к корпусу [1].

b. Приподнимите плату преобразователя и извлеките ее из корпуса [2].
