Dell Optiplex 7440-8555 [22/62] Установка платы преобразователя

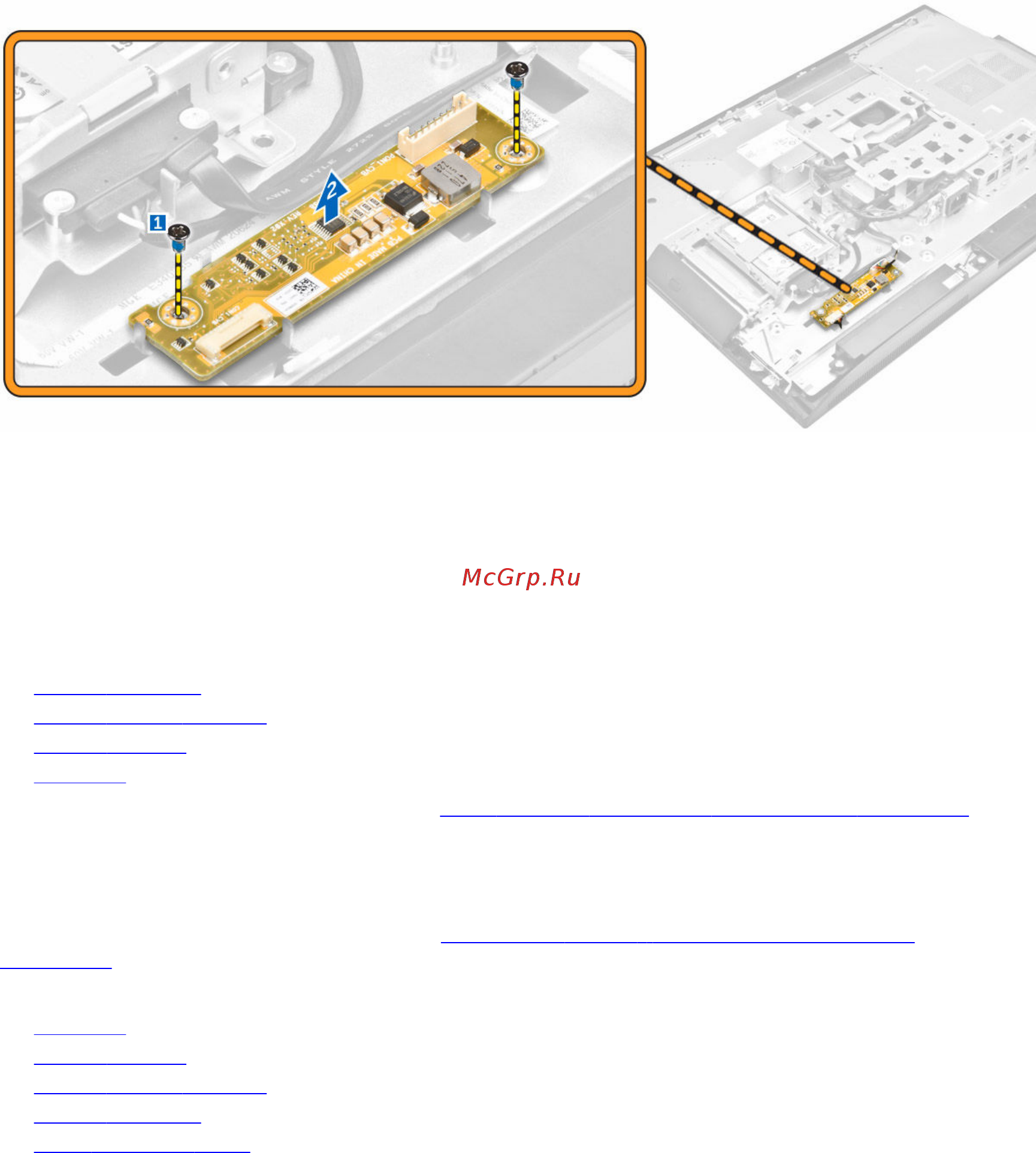

Установка платы преобразователя

1. Установите плату преобразователя в соответствующее гнездо.

2. Затяните винты, чтобы прикрепить плату преобразователя к корпусу.

3. Подсоедините к плате кабель подсветки дисплея и кабель преобразователя.

4. Установите:

a. крышка динамика

b. крышка панели разъемов

c. заднюю крышку

d. подставка

5. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.

Извлечение блока питания

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. подставка

b. заднюю крышку

c. крышка панели разъемов

d. крышка динамика

e. экран системной платы

3. Выполните следующие действия, как показано на рисунке:

a. Извлеките кабели блока питания из зажимов на корпусе [1].

b. Отсоедините кабель блока питания от разъема на системной плате [2].
