1. ОБЩИЕ УКАЗАНИЯ
1.1. Электрический плиткорез модели DIAM SP-200/0,8
предназначен для резки любых видов керамической, тротуарной
и облицовочной плитки.
1.2. Плиткорез электрический DIAM SP-200/0,8 соответствует
требованиям ГОСТ 27.410-87.
1.3. Перед эксплуатацией оборудования внимательно ознакомьтесь с
настоящим руководством.
1.4. Если плиткорез внесен в зимнее время в отапливаемое
помещение с улицы или из холодного помещения, плиткорез не
распаковывать и не включать в течение 4-6 часов. Плиткорез
должен прогреться до температуры окружающего воздуха. В
противном случае он может выйти из строя при включении.
1.5. Приобретая плиткорез, проверьте его работоспособность,
комплектность, наличие гарантийного талона.
1.6. После продажи плиткореза претензии по его некомплектности не
принимаются.
1.7. При нарушении потребителем правил изложенных в настоящем
руководстве, а также пунктов указанных в гарантийном талоне
оборудование гарантийному ремонту не подлежит.
Возможен только платный ремонт.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
Наименование
SP-200/0,8
Потребляемая мощность 800 Вт
Диаметр алмазного диска 200 мм
Посадочный диаметр диска 25.4 мм
Макс. глубина реза под углом 90 30 мм
Макс. глубина реза под углом 45 21 мм
Макс. длина реза 500 мм
Угол наклона 0 – 45 градусов
Скорость вращения режущего диска 3000 об/мин
Напряжение питания 220/50 В/Гц
Габариты рабочего стола 675х385 мм
Габаритные размеры 960х570х940
Масса 32 кг
2
2.1. Технические характеристики указанные выше обеспечиваются
только при условии соблюдения требований по эксплуатации
определенных настоящей инструкцией.
2.2. Производитель оставляет за собой право на внесение
конструктивных изменений для повышения эффективности
работы оборудования.

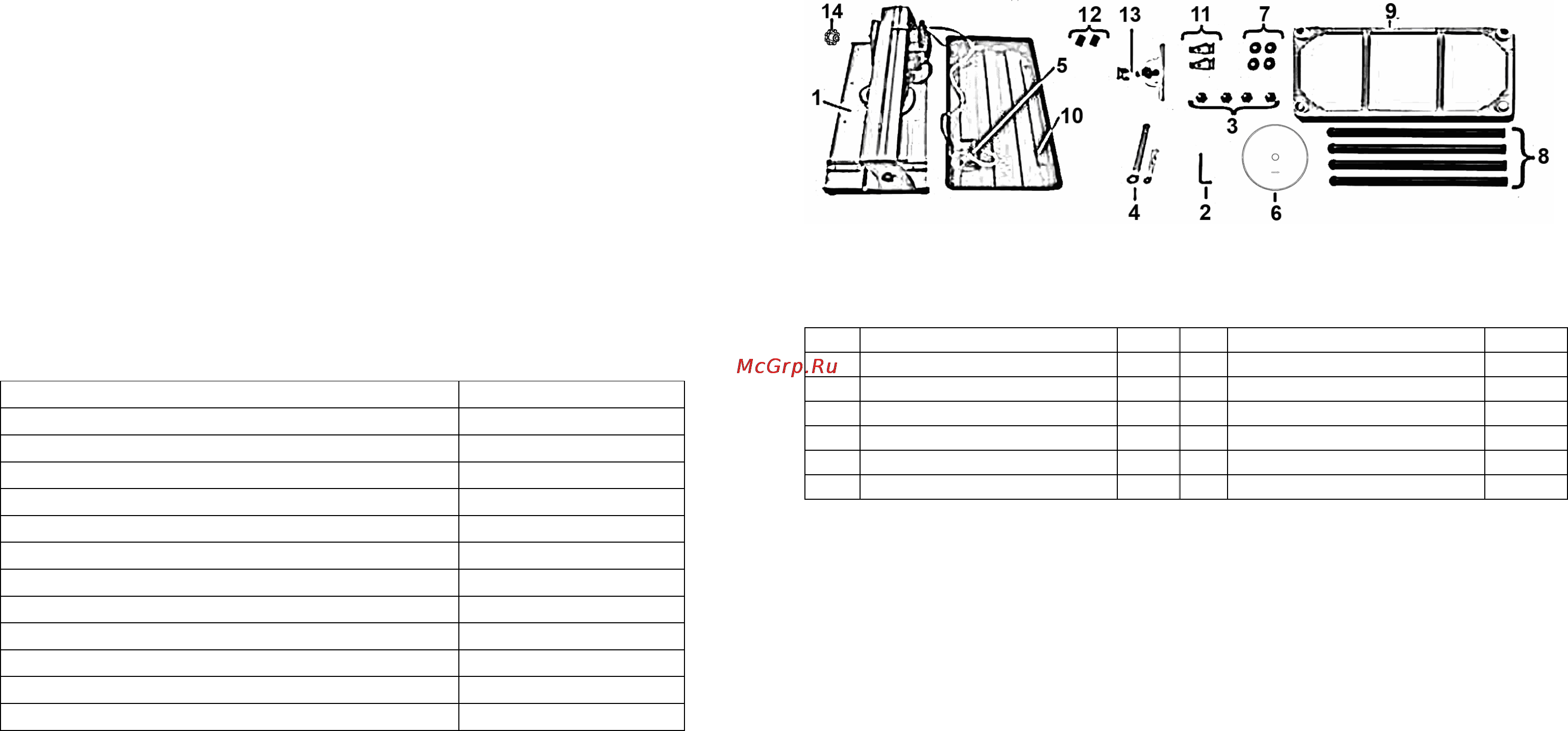

3. КОМПЛЕКТ ПОСТАВКИ
Рис.1
1 Плиткорез 1 шт 8 Ножка 4 шт.
2 Ключ шестигранный 1 шт 9 Основная рама 1 шт.
3 Винт крепления 4 шт 10 Поддон 1 шт.
4 Ключ накидной 2 шт 11 Фиксатор поддона 2 шт.
5 Помпа 1 шт 12 Ограничитель 2 шт.
6 Диск отрезной 1 шт 13 Регулируемый упор 1 шт.
7 Шайба 4 шт 14 Транспортировочный винт 1 шт.
Внимание! Помпа является расходным материалом.
Условия гарантии на помпу не распространяются!
3
