Diam SР-200/0.8 600030 [3/7] Спецификация

4. СПЕЦИФИКАЦИЯ

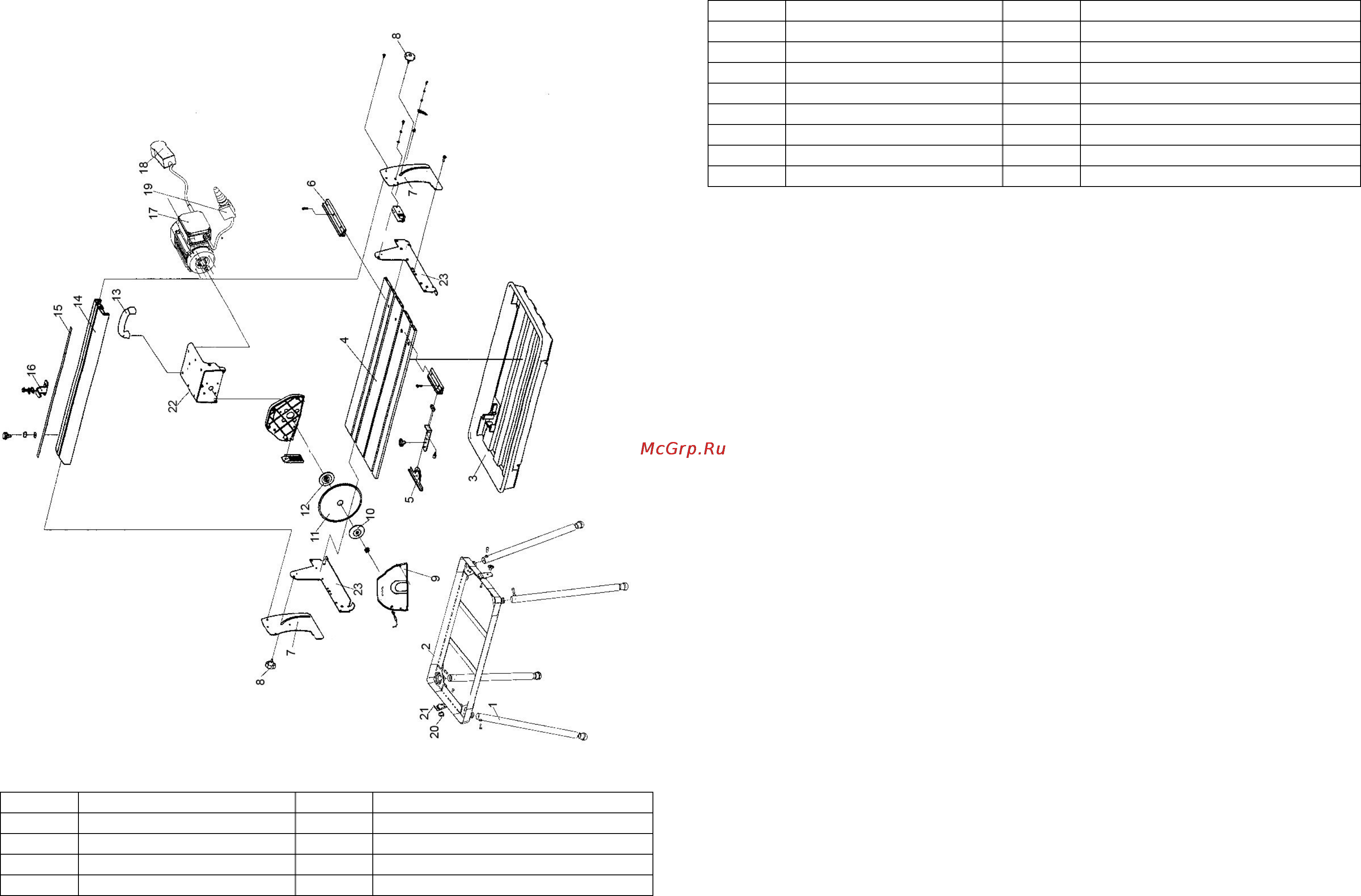

Рис.2

Номер Название Номер Название

1 Ножка 5 Регулируемый упор

2 Основная рама 6 Упор

3 Поддон 7 Кронштейн

4 Рабочий стол 8 Винт фиксации

Номер Название Номер Название

9 Кожух защитный 17 Электродвигатель

10 Прижимной фланец 18 Магнитный пускатель

11 Отрезной диск 19 Помпа

12 Посадочный фланец 20 Гайка

13 Ручка плиткореза 21 Фиксатор поддона

14 Направляющая 22 Рама двигателя

15 Шкала 23 Боковины стола

16 Указатель

5. ПОРЯДОК СБОРКИ

5.1. С помощью шестигранного ключа прикрепите опорные ножки 1

болтами к основной раме 2 (рис.2), используя шайбы 7 (рис.1).

5.2. Основание установите на ровной горизонтальной поверхности.

5.3. Поместите насос водяного охлаждения 19 в поддон 3 (рис.2).

5.4. В основание 2 установите поддон 3 и зафиксируйте его с помощью

гайки 20 и фиксатора поддона 21 (рис.2).

5.5. Закрепите все зажимы и болты.

5.6. Установите и закрепите регулируемый упор 5 (рис.2).

5.7. Открутите транспортировочный винт (14) (рис.1).

6. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

6.1. Ознакомьтесь с конструкцией, назначением и техническими

характеристиками Вашего плиткореза.

6.2. Убедитесь в надежности установки и крепления станка.

6.3. Помещение, в котором устанавливается оборудование, должно

быть хорошо проветриваемым, просторным и освещенным.

6.4. Категорически запрещено устанавливать оборудование вблизи

легковоспламеняющихся жидкостей и предметов.

6.5. Проверяйте наличие и четкость изображения на

предупредительных табличках, которые размещаются на корпусе

станка и несут необходимую для работы информацию.

6.6. Всегда работайте в защитных очках, обычные очки таковыми не

являются, поскольку не противостоят ударам;

работайте с применением наушников для уменьшения воздействия

шума. При длительной работе рекомендуется использовать

виброзащитные рукавицы.
