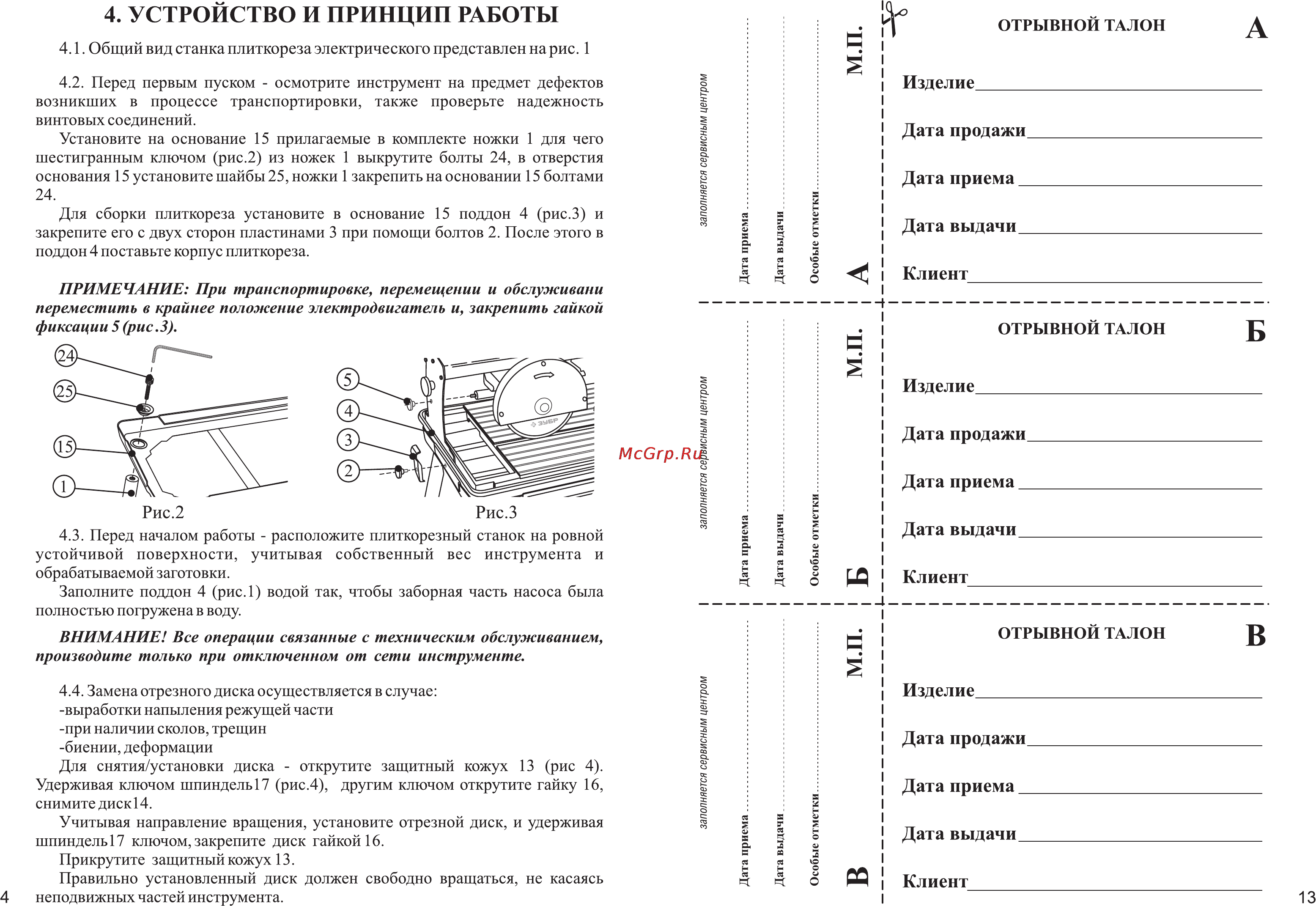

4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ОТРЫВНОЙ ТАЛОН 4 1 Общий вид станка плиткореза электрического представлен на рис 1 Изделие заполняется сервисным центром 4 2 Перед первым пуском осмотрите инструмент на предмет дефектов возникших в процессе транспортировки также проверьте надежность винтовых соединений Установите на основание 15 прилагаемые в комплекте ножки 1 для чего шестигранным ключом рис 2 из ножек 1 выкрутите болты 24 в отверстия основания 15 установите шайбы 25 ножки 1 закрепить на основании 15 болтами 24 Для сборки плиткореза установите в основание 15 поддон 4 рис З и закрепите его с двух сторон пластинами 3 при помощи болтов 2 После этого в поддон 4 поставьте корпус плиткореза Дата продажи Дата приема Дата выдачи I Клиент ПРИМЕЧАНИЕ При транспортировке перемещении и обслуживани переместить в крайнее положение электродвигатель и закрепить гайкой фиксации 5 рис З ОТРЫВНОЙ ТАЛОН К Рис З Изделие Дата продажи Дата приема Дата выдачи Клиент I Рис 2 4 3 Перед началом работы расположите плиткорезный станок на ровной устойчивой поверхности учитывая собственный вес инструмента и обрабатываемой заготовки Заполните поддон 4 рис Г водой так чтобы заборная часть насоса была полностью погружена в воду заполняется сервисным центром ОТРЫВНОЙ ТАЛОН 4 4 4 Замена отрезного диска осуществляется в случае выработки напыления режущей части при наличии сколов трещин биении деформации Для снятия установки диска открутите защитный кожух 13 рис 4 Удерживая ключом шпиндель 17 рис 4 другим ключом открутите гайку 16 снимите диск 14 Учитывая направление вращения установите отрезной диск и удерживая шпиндель 17 ключом закрепите диск гайкой 16 Прикрутите защитный кожух 13 Правильно установленный диск должен свободно вращаться не касаясь неподвижных частей инструмента заполняется сервисным центром ВНИМАНИЕ Все операции связанные с техническим обслуживанием производите только при отключенном от сети инструменте 3 Изделие___________________________________ Дата продажи_____________________________ Дата приема_______________________________ Дата выдачи______________________________ Клиент 13
