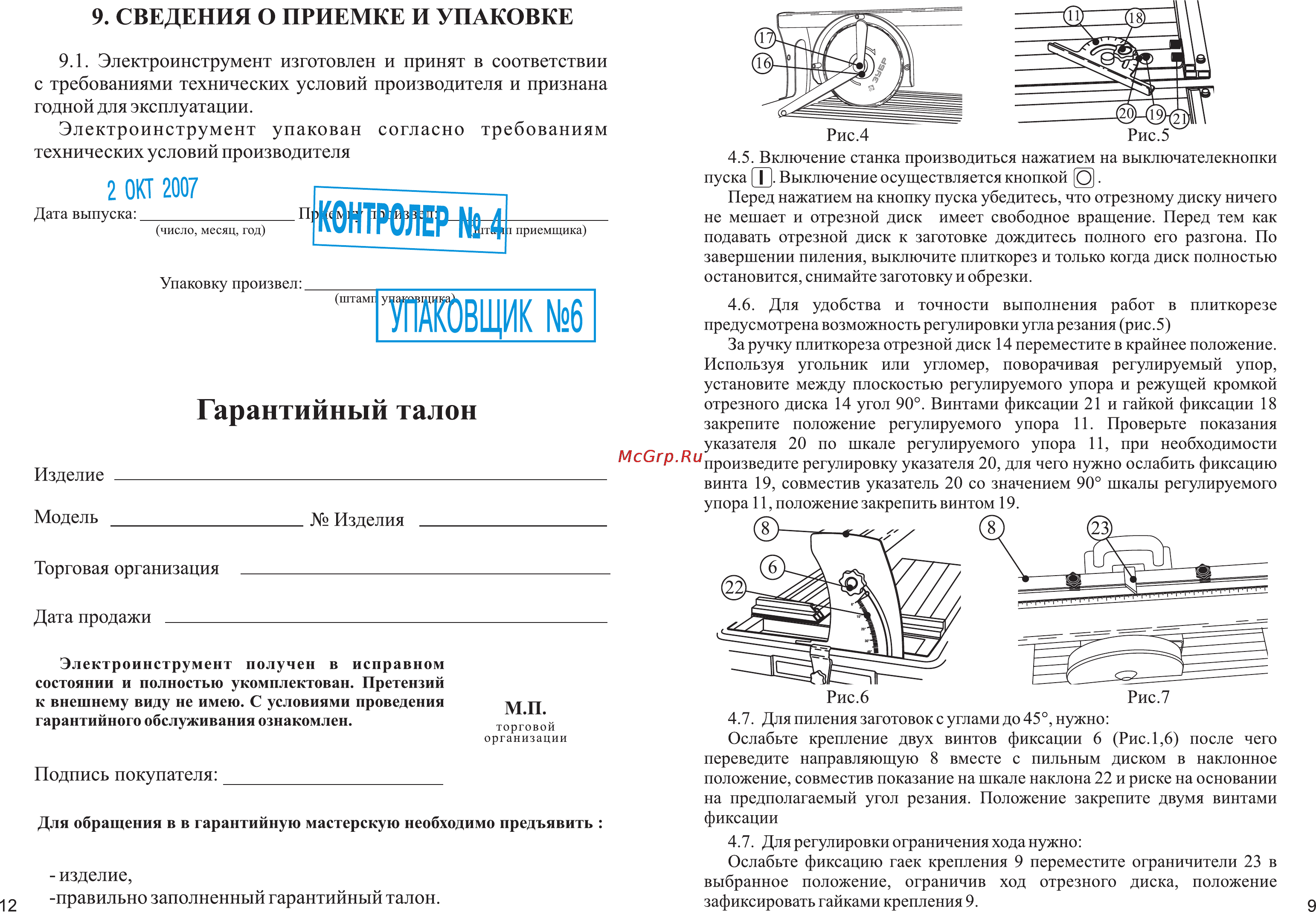

9 СВЕДЕНИЯ О ПРИЕМКЕ И УПАКОВКЕ 9 1 Электроинструмент изготовлен и принят в с требованиями технических условий производителя годной для эксплуатации Электроинструмент упакован согласно технических условий производителя соответствии и признана требованиям 2 ОКТ 2007 Дата выпуска ___________________ число месяц год КОНТРОЛЕР 4 I приемщика Упаковку произвел УПЖОВЩИК 6 Гарантийный талон Изделие ___________________________________________________________ 4 5 Включение станка производиться нажатием на выключателекнопки пуска Щ Выключение осуществляется кнопкой О Перед нажатием на кнопку пуска убедитесь что отрезному диску ничего не мешает и отрезной диск имеет свободное вращение Перед тем как подавать отрезной диск к заготовке дождитесь полного его разгона По завершении пиления выключите плиткорез и только когда диск полностью остановится снимайте заготовку и обрезки 4 6 Для удобства и точности выполнения работ в плиткорезе предусмотрена возможность регулировки угла резания рис 5 За ручку плиткореза отрезной диск 14 переместите в крайнее положение Используя угольник или угломер поворачивая регулируемый упор установите между плоскостью регулируемого упора и режущей кромкой отрезного диска 14 угол 90 Винтами фиксации 21 и гайкой фиксации 18 закрепите положение регулируемого упора 11 Проверьте показания указателя 20 по шкале регулируемого упора 11 при необходимости произведите регулировку указателя 20 для чего нужно ослабить фиксацию винта 19 совместив указатель 20 со значением 90 шкалы регулируемого упора 11 положение закрепить винтом 19 Модель Изделия Торговая организация ________________________________________________ Дата продажи ______________________________________________________ Электроинструмент получен в исправном состоянии и полностью укомплектован Претензий к внешнему виду не имею С условиями проведения гарантийного обслуживания ознакомлен М П торговой организации Подпись покупателя _____________________________ Для обращения в в гарантийную мастерскую необходимо предъявить изделие правильно заполненный гарантийный талон Рис 6 Рис 7 4 7 Для пиления заготовок с углами до 45 нужно Ослабьте крепление двух винтов фиксации 6 Рис 1 6 после чего переведите направляющую 8 вместе с пильным диском в наклонное положение совместив показание на шкале наклона 22 и риске на основании на предполагаемый угол резания Положение закрепите двумя винтами фиксации 4 7 Для регулировки ограничения хода нужно Ослабьте фиксацию гаек крепления 9 переместите ограничители 23 в выбранное положение ограничив ход отрезного диска положение зафиксировать гайками крепления 9 д
