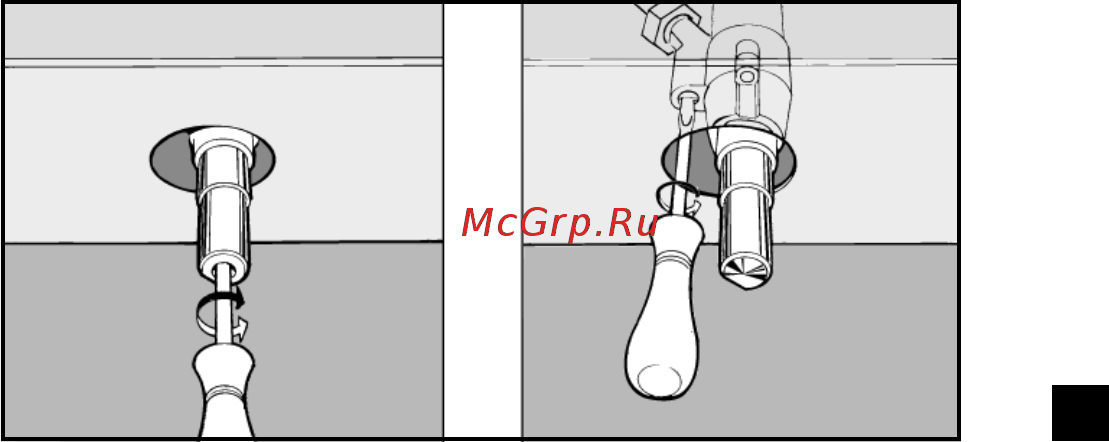

Оборудование подключенное с нарушением требований безопасности бытовых приборов большой мощности изложенных в настоящей инструк ции является потенциально опасным Производитель не несет ответ ственности за ущерб здоровью и собственности если он вызван несоблюдением указанных норм установки Настройка рабочей поверхности на различные типы газа Если тип газа который Вы будете использовать отличается от того на кото рый настроена рабочая поверхность см маркировку на нижней стороне ра бочей поверхности или на упаковке необходимо заменить газовые жиклеры следующим образом снимите решетки и выньте горелки из гнезд выверните жиклеры 7 мм торцевым ключом и замените их подходящими см таблицу 1 Характеристики горелок и жиклеров соберите все компоненты в обратном порядке Если давление газа отличается от указанного в таблице необходимо устано вить подходящий регулятор давления в соответствии с местными стандарта ми пользования газовой сетью Регулировка поступления воздуха в горелки Регулировки не требуется Регулировка минимального пламени поверните газовый клапан к минимальному положению снимите рукоятку и вращайте ее регулировочный винт расположен сбоку или внутри стержня регулятора в разные стороны пока пламя не станет малым но устойчивым рис 9 М В В случае со сжиженным газом регулировочный винт должен быть закру чен по часовой стрелке полностью проверьте чтобы при быстром повороте рукоятки от максимального к ми нимальному пламя не гасло при несрабатывании системы безопасности термопары при минималь ном поступлении газа увеличьте его уровень регулировочным винтом РН 631 М РН 631 М3 РН 640 М РН 640 М3 РН 640 МЭТ 11
