Содержание

• Рабочие поверхности 1
• Рн 631 м рн 631 мб рн 640 м рн 640 мб рн 640 мбт 1
• Безопасность хорошая привычка 2
• Оборудование должно быть заземлено 2
• Установка и подключение 5
• Для изоляции под рабочую поверхность помещают деревянный щит на рас стоянии не менее 20 мм от нижней части оборудования 8
• Если рабочая поверхность устанавливается не над встроенной духовкой 8
• Предпочтительнее чтобы духовка опиралась на два деревянных бру са прикрепленных к внутренним стенкам корпуса кухонной мебели при объединенной поверхности кухонного комплекса должен быть обеспечен зазор позади оборудования не менее 45 х 560 мм 8
• 73 23 eec от 19 2 3 низкого напряжения и послед модификации 89 336 eec от 03 5 9 электромагнитной совместимости и последую 12
• 90 396 еес от 29 6 0 газ и последующие модификации 93 68 еес от 22 7 3 и последующие модификации 12
• Рабочая поверхность соответствует следующим директивам еэс 12
• Рн 631 м рн 631 ms рн 640 м рн 640 ms рн 640 mst 12
• Таблица 1 12
• Характеристики горелок и жиклеров 12
• Щие модификации 12
• Описание 13
• Инструкции по эксплуатации 14
• Практические советы 15
• Обслуживание и уход 16
• Устранение неисправностей 17
• Газовые параметры 18
• Горелки тип 18
• Модель рн 631 м рн 631 м3 рн 640 м рн 640 м3 рн 640 мзт 18
• Размеры 18
• Размеры для встраивания 18
• Технические характеристики 18
• Электрические параметры 18
• Комплектация 19
• Мощность электрических конфорок квт 19
• Система безопасности gas control 19
• Электроподжиг газовых горелок 19
• Escholtes fiiariston q ihdesit 20
• Merloni elettrodomestici spa 20
• Лет 20
• Со дня изготовления 20
• Срок службы годности 20
• Merloni 22
• É ariston 23
• Рабочие поверхности 23

Похожие устройства

• Samsung Q70/AV02 Инструкция по эксплуатации
• Sony PSP-1008K Val.P.Wh. Инструкция по эксплуатации
• Siemens EH 777901 Инструкция по эксплуатации
• Vitek VT-3480 SR Инструкция по эксплуатации
• Vitek VT-3109 Инструкция по эксплуатации
• Panasonic KX-TG8225 RU-B Инструкция по эксплуатации
• Philips 200WS8FB Инструкция по эксплуатации
• Philips GC 4430/02 Инструкция по эксплуатации
• Schroers BIG2 BK/CL Инструкция по эксплуатации
• Panasonic RX-FS430 EP-S Инструкция по эксплуатации
• Ewt NOC 601 Инструкция по эксплуатации
• Gorenje HEC 50 PP Инструкция по эксплуатации
• Samsung F500 black Инструкция по эксплуатации
• Liebherr GP 1366-20 Инструкция по эксплуатации
• Sony KDL-32 P2520 Инструкция по эксплуатации
• Hotpoint-Ariston RMTA1167.L X.019 Инструкция по эксплуатации
• Sony Cyber-shot Инструкция по эксплуатации
• AEG 75857 GM Инструкция по эксплуатации
• Philips HTS 8100/12 компл Инструкция по эксплуатации
• Philips 42 PFL 9732D/10 Инструкция по эксплуатации

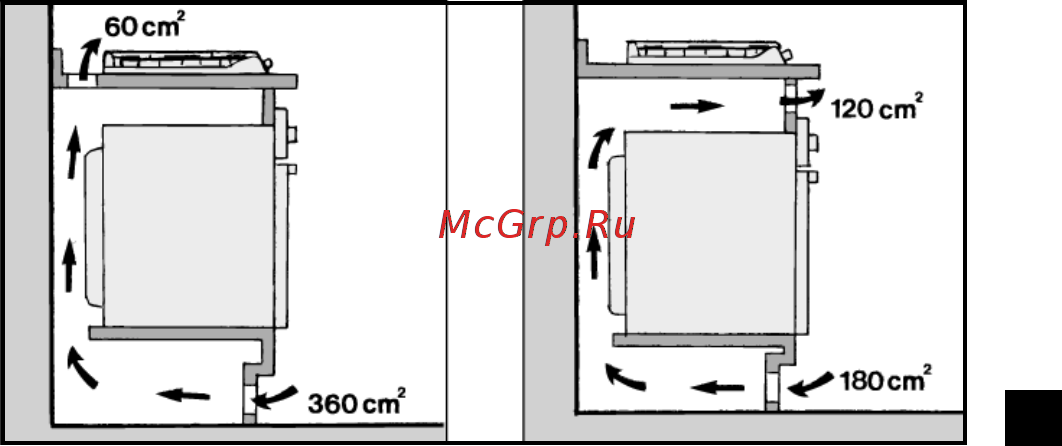

При установке рабочей поверхности над встроенной духовкой не оборудо ванной системой принудительной вентиляции убедитесь в наличии от верстий для притока и оттока воздуха в сответствующей внутренней части корпуса кухонной мебели рис 8 ПОДКЛЮЧЕНИЕ ГАЗА Подключение к газу рабочей поверхности должно производиться квалифици рованным персоналом в соответствии с действующими стандартами и после проверки соответствия типа подключаемого газа тому на который на строено оборудование При несоответствии типов газа следуйте инструкци ям параграфа Настройка рабочей поверхности на различные типы газа Если рабочая поверхность подсоединяется к баллону со сжиженным газом отрегулирйте его давление в соответствии с действующими нормами техники безопасности Важно для безопасной и долгой работы оборудования убедитесь что давле ние газа соответствует уровню указанному в таблице Характеристики горе лок и жиклеров Подключение через негибкую стальную или медную трубу Подключение должно быть произведено таким образом чтобы исключить ме ханическое давление в любой части рабочей поверхности Оборудование оснащено настраиваемым образным штуцером и прокладкой для подсоединения к источнику газа Чтобы повернуть штуцер прокладку не обходимо заменить поставляется с оборудованием Газовый вывод оборудования приспособлен для подключения круглой газо вой трубы с наружной резьбой 1 2 дюйма Подключение гибкой стальной трубой Гибкая стальная труба присоединяется к тому же выводу с наружной резьбой 1 2 дюйма Используйте только трубы и прокладки соответствующие текущим стандартам Полная длина трубы не должна превышать 2000 мм Обязатель но убедитесь что гибкая стальная труба не касается движущихся предметов и не пережата РН 631 М РН 631 М3 РН 640 М РН 640 М3 РН 640 МЭТ 9
