8 Ru
Ïîäêëþ÷åíèÿ
Перед выполнением или изменением
соединений, обязательно отключите данный
аппарат и отсоедините силовой кабель от сети.
• В зависимости от подключаемого
компонента, существуют различные
методы подключений. Возможные
подключения описаны ниже.
•
Для выполнения подходящих соединений,
если необходимо, изучите инструкции,
поставляемые с другими компонентам.
•
Не подключайте данный аппарат через
видеомагнитофон. Качество видеоизображения может
быть искажено системой защиты от копирования.
•
Не подключайте аудиовыходное гнездо данного
аппарата к фоновому гнезду аудиосистемы.

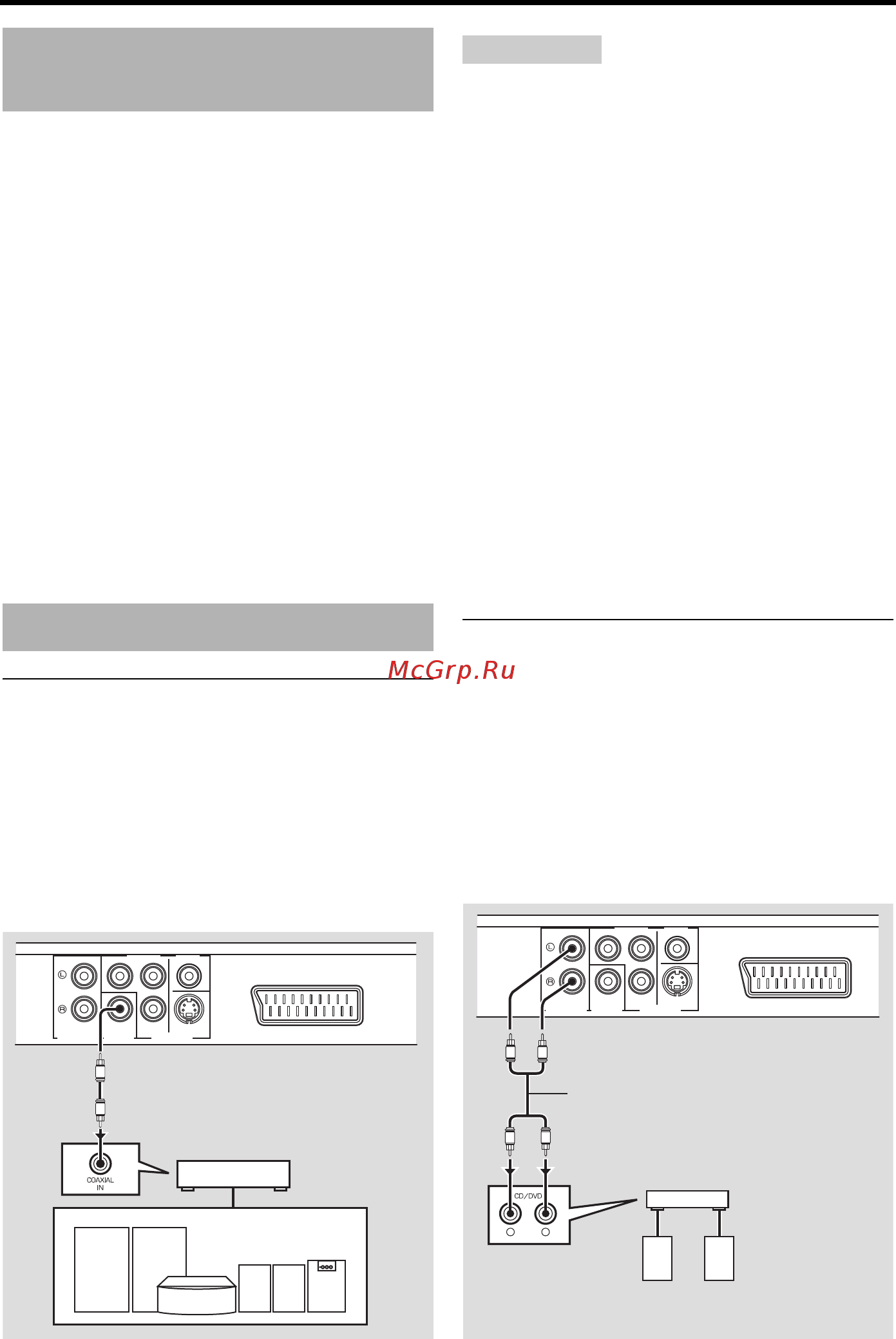

Цифровое подключение
Данный аппарат оборудован цифровым
коаксиальным выходным гнездом. С помощью
отдельно продающегося коаксиального кабеля
подключите гнездо DIGITAL OUT - COAXIAL
данного аппарата к аудиовизуальному ресиверу,
оборудованному декодером Dolby Digital, DTS,
или MPEG.
• Требуется установить [ЦИФРОВОЙ
ВЫХОД] на [ВСЕ] (смотрите
“ЦИФРОВОЙ ВЫХОД” на стр. 25).
• Если аудиоформат цифрового выхода не
соответствует возможностям ресивера,
звучание от ресивера искажается или
вообще отсутствует. Обязательно
выберите соответствующий аудиоформат
в экранном меню диска.
Одно или несколько нажатий кнопки
AUDIO на пульте ДУ может переключить
не только языки звучания, но и
аудиоформат. На несколько секунд на
дисплее фронтальной панели
отображается выбранный формат.
• Если вы хотите использовать форматы
Dolby Digital, DTS и MPEG, требуется
подключить данный аппарат к
аудиовизуальному ресиверу,
поддерживающему данные форматы.
Аналоговое подключение
Данный аппарат оборудован 2-канальными
аналоговыми выходными гнездами.
С помощью поставляемого штыревого
аудиокабеля, подключите гнезда
AUDIO OUT (L, R) данного аппарата к
соответствующим входным гнездам
аудиокомпонента (например,
стереофонический усилитель).
Общие примечания по
подключениям
Аудиоподключения
AUDIO OUT
COMPONENT VIDEO
S VIDEO
AV
COAXIAL
P
R / CR
PB / CB
Y
VIDEO OUTDIGITAL OUT
C
C
Данный аппарат
Аудиовизуальный
ресивер
Колонки
Примечания
AUDIO OUT
COMPONENT VIDEO
S VIDEO
AV
COAXIAL
PR / CR
PB / CB
Y
VIDEO OUTDIGITAL OUT
L
R
L
R
R
L
Данный аппарат
Стереофонический
усилитель
Штыревой аудиокабель
(поставляется)
Колонки
