9 Ru
Подключения
Русский
Если аудиовизуальный ресивер оборудован
видеовыходными гнездами, подключите
ресивер и затем телевизор таким образом,
чтобы можно было использовать один
телевизор с несколькими различными
видеоисточниками (LD, видеомагнитофон,
др.), просто переключив селектор приема
ресивера.
Данный аппарат оборудован несколькими
типами видеовыходных гнезд. Используйте
гнездо, соответствующее входным гнездам
подключаемого компонента.
Компонентные видеогнезда <A>
По сравнению с S-video подключениями, при
компонентных видеоподключениях, можно
получить более высокоточное цветовое
воспроизведение, достигаемое путем
передачи видеосигналов по раздельным
проводам для яркости (Y: зеленый) и
насыщенности (Р
В
: синий, P
R
: красный).
С помощью отдельно продающегося
компонентного кабеля, подключите гнезда VIDEO
OUT - COMPONENT (Y, P
B
/C
B
, P
R
/C
R
) данного
аппарата к компонентным входным гнездам
аудиовизуального ресивера и затем к гнездам
телевизора. При выполнении подключений,
обращайте внимание на цвет каждого гнезда.
Если на ресивере не имеются компонентные
выходные гнезда, можно достичь лучшее
видеоизображение, подключив компонентные
выходные гнезда данного аппарата напрямую
к компонентным входным гнездам телевизора.
S-video гнездо <B>
S-video подключения помогают получить
более чистую картинку по сравнению с
композитными видеоподключениями путем
передачи видеосигналов по отдельным
проводам яркости (Y) и насыщенности (C).
С помощью отдельно продающегося
S-video кабеля, подключите гнездо VIDEO
OUT - S VIDEO данного аппарата к
входному S-video гнезду аудиовизуального
ресивера и затем к гнездам телевизора.
Композитное видеогнездо <C>
С помощью поставляемого штыревого видеокабеля
кабеля, подключите гнездо VIDEO OUT - VIDEO
данного аппарата к видеовходному гнезду
аудиовизуального ресивера и затем к гнездам телевизора.
Терминал SCART <D>
Если на телевизоре имеется только терминал
для видеовхода, можно подключить
телевизор напрямую к данному аппарату.
С помощью отдельно продающегося SCART
кабеля, подключите терминал AV данного аппарата
к входному терминалу SCART на телевизоре.

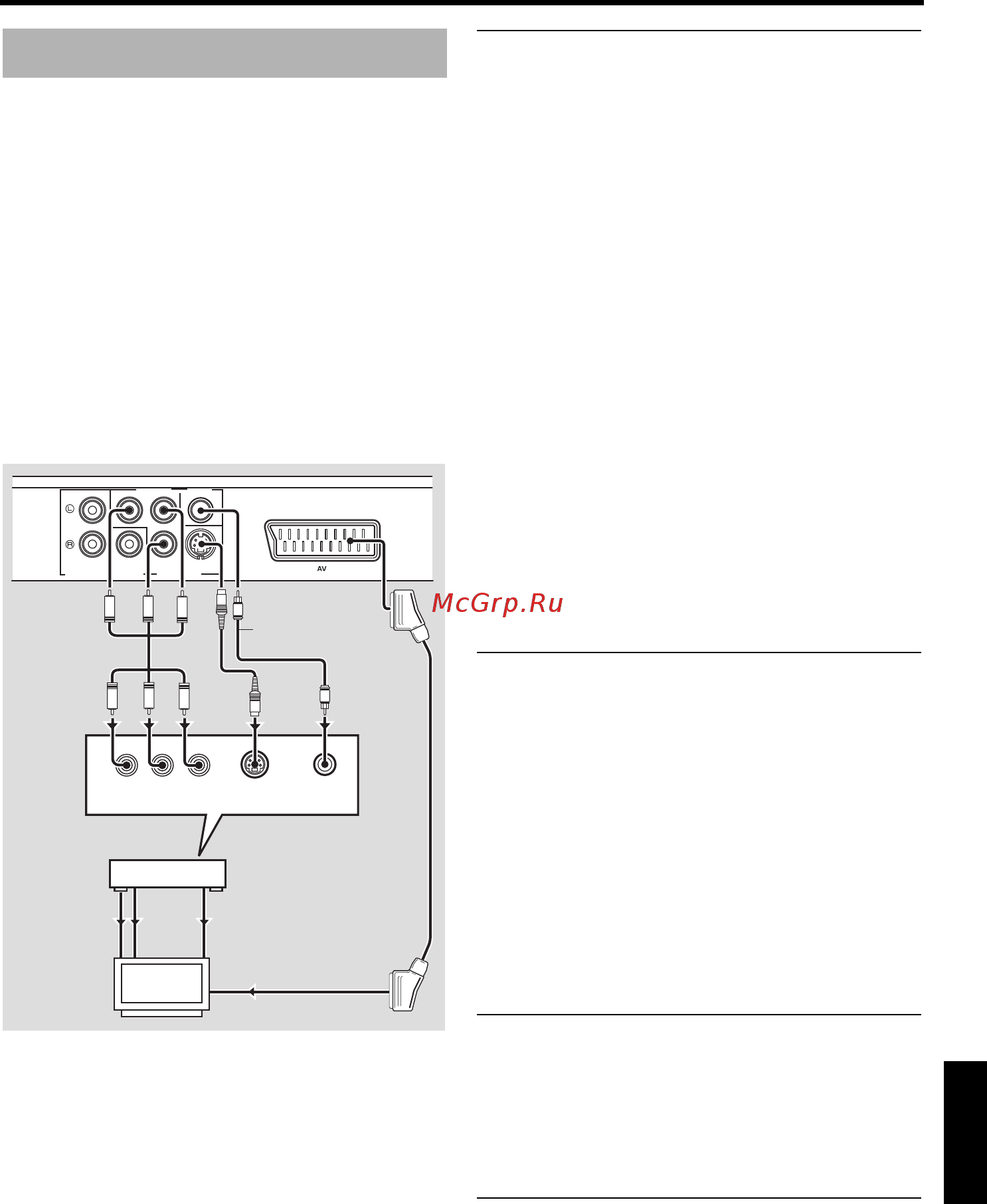

Видеоподключения
AUDIO OUT
COMPONENT VIDEO
S VIDEO
AV
COAXIAL
P
R / CR
PB / CB
Y
VIDEO OUTDIGITAL OUT
VIDEO
OUT
VIDEO
IN
S VIDEO
OUT
COMPONENT
VIDEO OUT
COMPONENT
VIDEO IN
S VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
INPUT
VIDEO
INPUT
<D><C><B><A>
YP
B
/C
B
P
R
/C
R
PR
Y
PB
PR
Y
PB
S
V
S
V
Штыревой
видеокабель
(поставляется)
Аудиовизуальный
ресивер
Телевизор
Данный
аппарат
