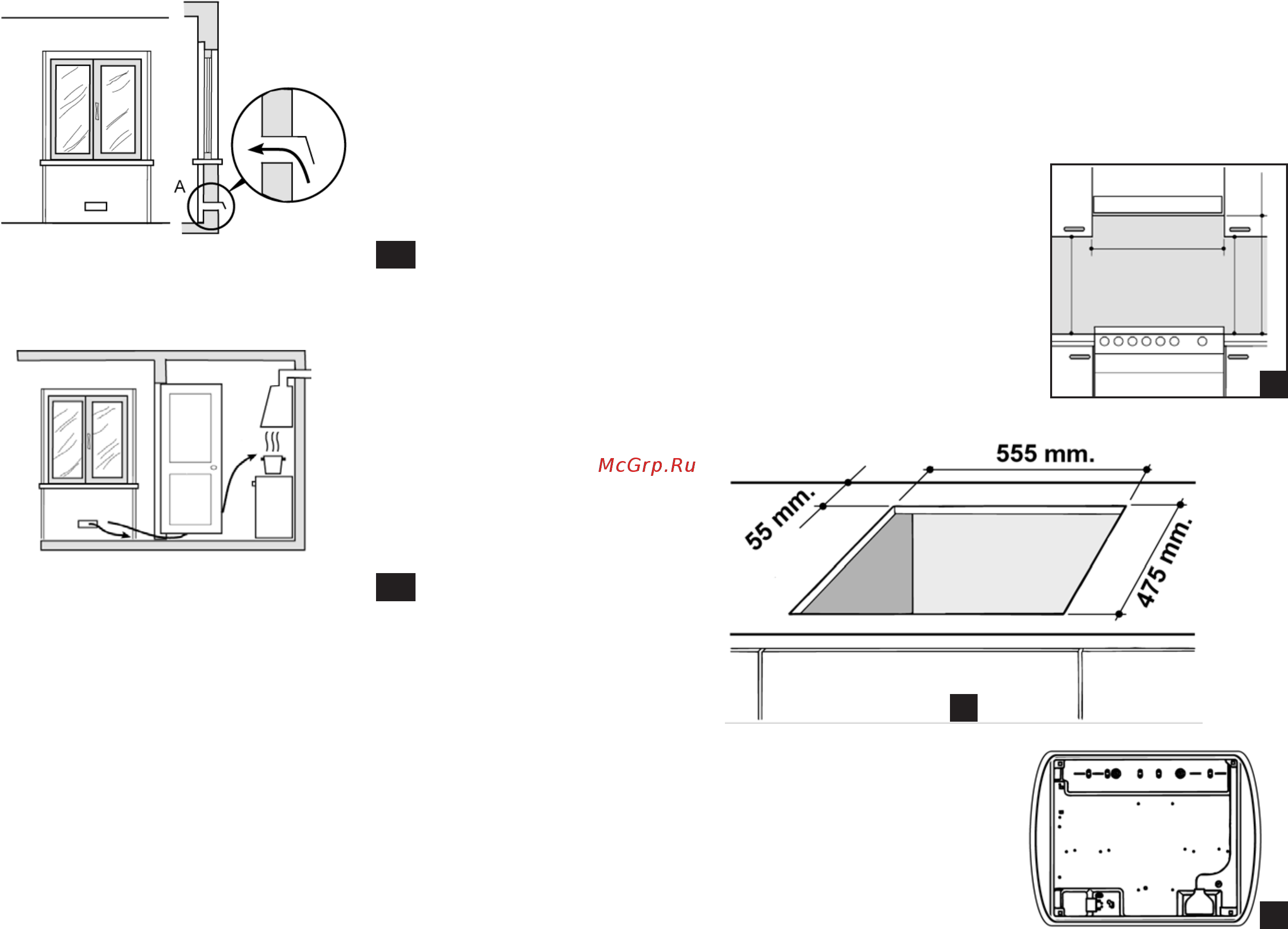

Установка встраиваемых рабочих поверхностей Приточное отверстие А Газовые рабочие поверхности имеют теплоизоляцию степени X Поэтому ра бочую поверхность нельзя устанавливать непосредственно рядом с мебелью которая превышает ее по высоте Для правильной установки оборудования необходимо соблюдать следующие указания а Находящаяся рядом мебель превышающая оборудование по высоте должна находиться на расстоянии не менее 600 мм от края рабочей поверхности Пример обеспечения притока воздуха Смежное помещение б Вытяжки устанавливаются согласно их ин струкциям по установке и на расстоянии не менее 650 мм от рабочей поверхности в Кухонная мебель расположенная рядом с вытяжкой должна быть размещены на вы соте не менее 420 мм от рабочей поверхно сти см рис 3 г При установке рабочей поверхности под на весным шкафом расстояние между ними должно быть не менее 700 мм рис 3 Помещение требующее вентиляции д Размеры выреза для встраивания рабочей поверхности должны соответствовать мерам указанным на рис 4 Увеличение зазора между дверью и порогом для свободного прохода приточного воздуха 2В в Постоянное и интенсивное использование оборудования требует тельной вентиляции например открытия окна или увеличения системы всасывания воздуха при наличии г Сжиженный газ тяжелее воздуха и поэтому скапливается внизу Помеще ния в которых устанавливаются баллоны со сжиженным газом должны быть оснащены наружной вентиляцией чтобы через нее мог уходить газ в случае утечки Нельзя устанавливать и хранить баллоны с газом в поме щениях расположенных ниже уровня земли в подвалах и т п Держите в помещении только используемый в данное время баллон и не распола гайте его вблизи источников тепла духовок каминов печей и т п они могут нагреть баллон выше 50 С 6 раз TD 640 ES TD 720 ТС TD 730 ТС TD 740 ES TD 740 ТС ТО 740 AS дополни мощности Перед закреплением рабочей поверхности на месте по периметру нижней части рабо чей поверхности установите изолятор по ставляется с оборудованием как показано на рис 5 TD 640 ES TD 720 ТС TD 730 ТС TD 740 ES TD 740 ТС ТО 740 AS 7
