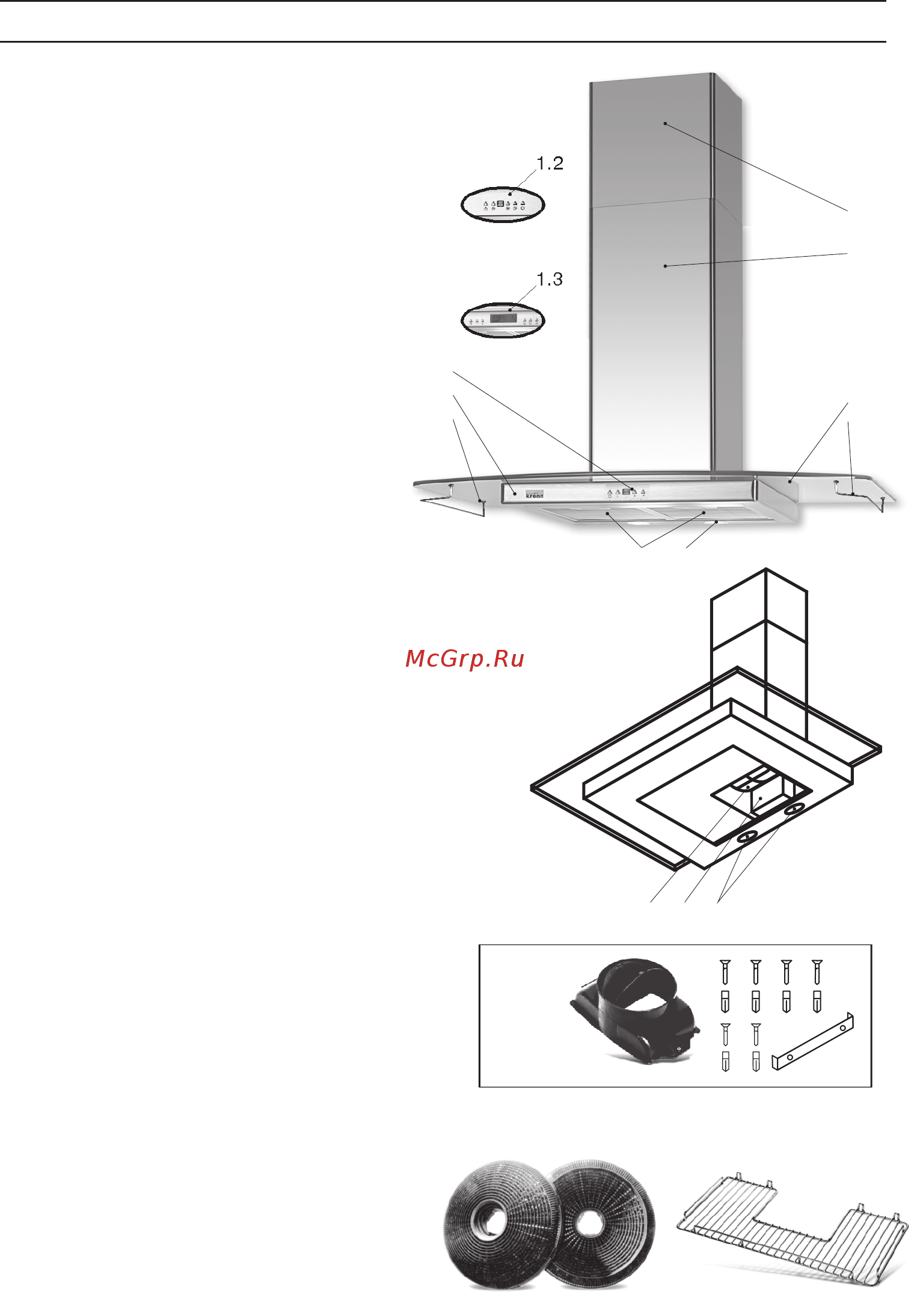

ОПИСАНИЕ ВЫТЯЖКИ Наружная часть вытяжки состоит из следующих составных частей см Рис 1 1 Пульт управления режимами работы вытяжки 1 1 Модель Jasmin ЗР 1 2 Модель Jasmin 5Р 1 3 Модель Jasmin 5Р LCD 2 Корпус вытяжки лицевая панель 3 Многоразовый алюминиевый жироулавливающий фильтр 4 3ащитное стекло ламп подсветки 5 Наружная часть кожуха вьггяжки 6 Внутренняя часть кожуха вьггяжки с отверстиями для выхода воздуха в режиме рециркуляции 7 Декоративное стекло 8 Декоративный металлический рейлинг в моделях с рейлингом Внутри вытяжки после снятия многоразового алюминиевого жироулавливающего фильтра см Рис 2 находятся 1 Короб мотора с мотором и крыльчаткой в сборе 2 Монтажная коробка 3 Лампы освещения В поставляемые части входят 1 Комплект крепежа вытяжки к стене Рис 3 2 Планка для крепления внутренней части кожуха вьггяжки к стене Рис 3 3 Переходной фланец с антивозвратным клапаном если он не установлен Рис 3 Дополнительными принадлежностями для вьггяжки являются 1 Угольный запахоулавливающий фильтр в комплект не входит см Рис 4 Применяется для фильтрации воздуха в помещении в режиме рециркуляции Угольный фильтр можно приобрести у розничного продавца 2 Полка решетка в комплект не в ходит см Рис 4 1 Применяется для размещения на ней кухонных принадлежностей и декоративных элементов Полку решетку можно приобрести у розничного продавца 4
