Denon AVR-2308 B [11/79] Подключение компонентов
![Denon AVR-2308 B [11/79] Подключение компонентов](/views2/1289143/page11/bgb.png)
7
Не подключайте сетевой кабель до тех пор, пока не произведете все необходимые соединения.
При выполнении подключений консультируйтесь также с инструкциями по использованию других компонентов.
Проследите за правильностью подключения каналов (левый канал к левому, правый канал к правому).
Не связывайте вместе в один жгут соединительные кабели и кабель питания – это может привести к возникновению фона переменного тока и других помех.

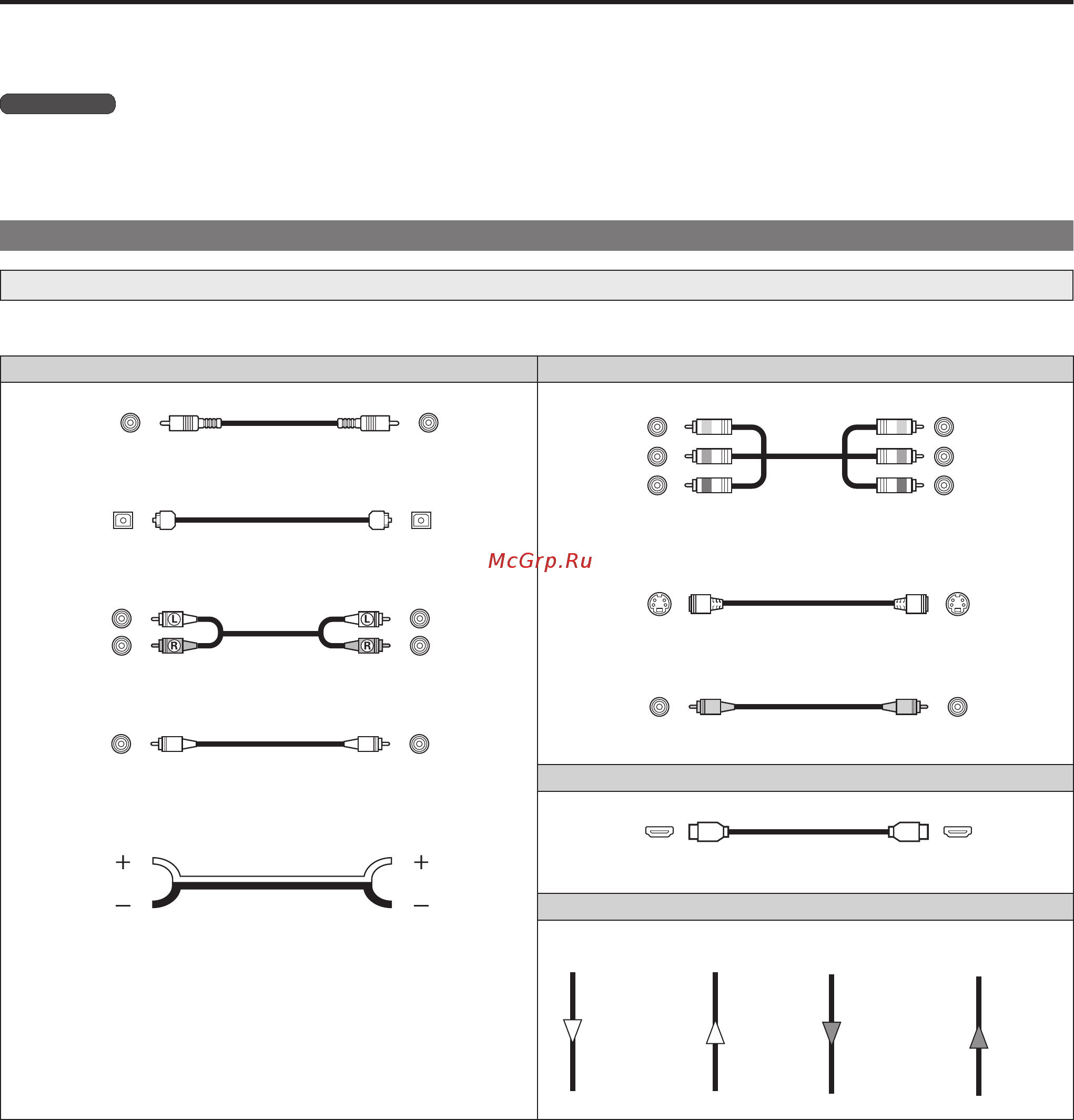

Выбирайте кабели, соответствующие подключаемым компонентам.
(Оранжевый)
Коаксиальный цифровой кабель (75 Ом, штекеры)
Оптический кабель
(Белый)
(Красный)
Стереофонический кабель со штекерами
(Черный)
Кабель со штекерами
Кабели для акустических систем
(Зеленый) (Y)
(Синий) (PB/CB)
(Красный) (PR/CR)
Компонентный видео кабель
S-Video кабель
(Желтый)
75-омный кабель со штекерами
19-контактный HDM кабель
Аудио сигнал:
Выход Вход
Вход Выход
Видео сигнал:
Выход Вход
Вход Выход
•
•
•
•
