Denon AVR-2308 B [12/79] Распространение видео сигналов внутри ресивера avr 2308
![Denon AVR-2308 B [12/79] Распространение видео сигналов внутри ресивера avr 2308](/views2/1289143/page12/bgc.png)
8

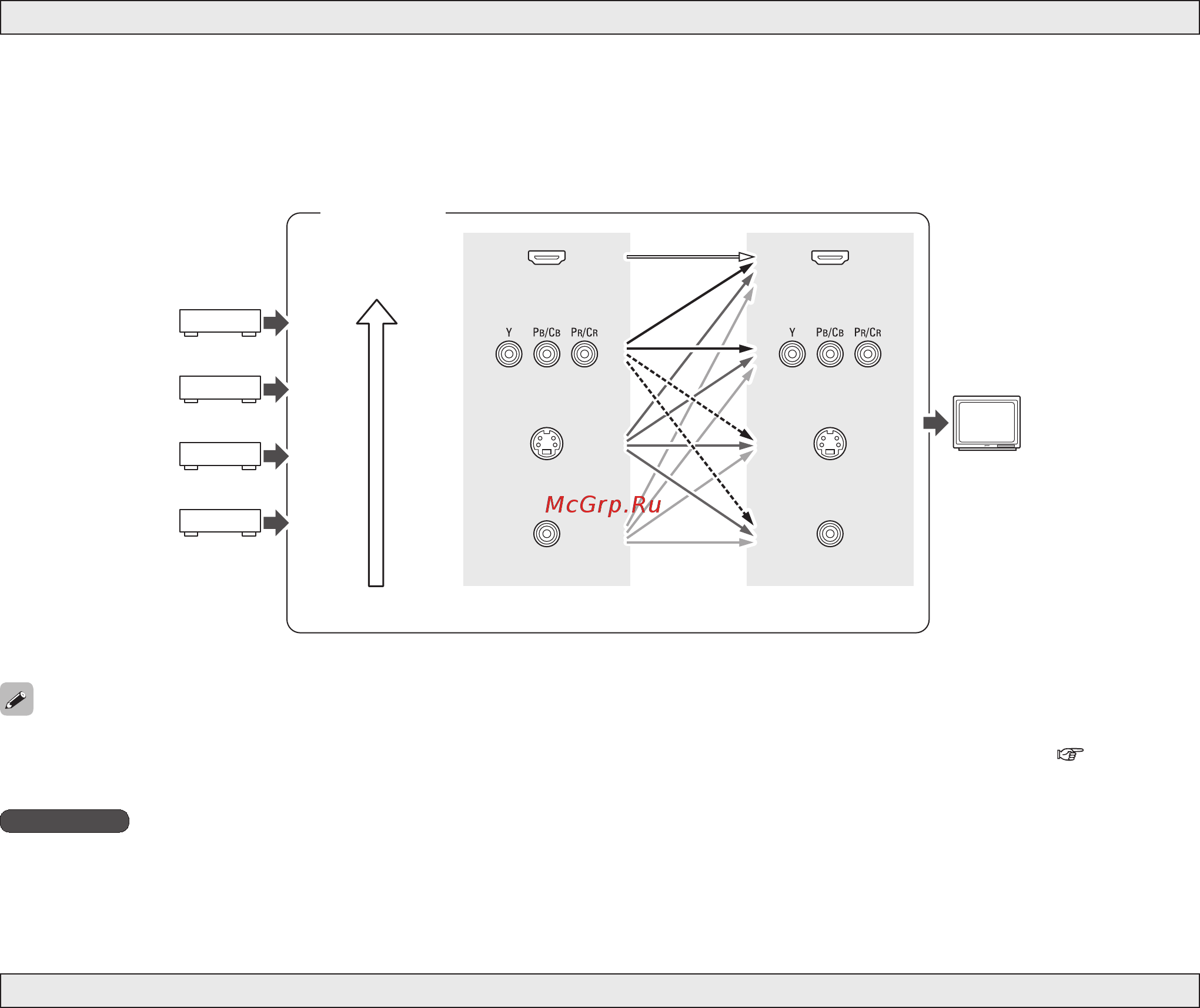

Эта функция автоматически преобразует различные форматы видео сигналов, поступающих на ресивер AVR-2308, в выходной формат, необходимый для монитора.
Входные/выходные схемы ресивера AVR-2308 совместимы со следующими типами видео сигналов:
Цифровые видео сигналы: HDM
Аналоговые видео сигналы: компонентное видео, S-Video и композитное видео
Монитор
Высокое качество
изображения
HDM разъем
Разъемы компонентного
видео
Разъем S-Video
Разъем композитного
видео
Видео входы
HDM разъем
Разъемы компонентного
видео
Разъем S-Video
Разъем композитного
видео
Видео выходы
: если в главную зону поступают сигналы формата 480i/576i
Если эта функция не используется, то подключайте монитор к разъему такого же типа, который используется для входа.
Разрешение HDM-совместимого монитора, подключенного к ресиверу AVR-2308 можно проверить с помощью меню «nformation» – «HDM nformation» ( страница 44).
HDM сигналы нельзя преобразовать в аналоговые сигналы.
Входной компонентный видео сигнал 1080р может быть подан только на компонентные выходные видео разъемы.
Входные компонентные видео сигналы 480p/576p, 1080i и 720p нельзя преобразовать в формат S-Video или композитный формат.
Если на вход подается нестандартный видео сигнал от игровой приставки или какого-либо иного источника, функция преобразования сигнала может не работать.
При просмотре HDM или компонентных видеосигналов через ресивер AVR-2308, на экране появляется меню при нажатии кнопки или кнопки на пульте
дистанционного управления.
При подаче на вход ресивера AVR-2308 только HDM или компонентных видеосигналов, значок экранного меню на картинке не отображается.
•
•
•
•
•
•
•
•
•
•
