Yamaha RX-V461 RDS T [17/93] Информация о hdmi
![Yamaha RX-V461 RDS T [17/93] Информация о hdmi](/views2/1289147/page17/bg11.png)
15 Ru
Соединения
Русский
ПОДГОТОВКА
Подключив видеоэкран и компонент-видеоисточник к данному аппарату через соединения HDMI,
можно воспроизводить картинки.
В тот момент, аудио/видеосигналы, выводящиеся от подключенного компонента (например, DVD-
проигрыватель, др.), выводятся на подключенный видеоэкран только тогда, когда данный аппарат
включен и установлен на источник приема (DVD или DTV/CBL).
Более того, доступные аудио/видеосигналы зависят от технических характеристик подключенного
видеоэкрана. Смотрите инструкции по эксплуатации к каждому подключенному компоненту.

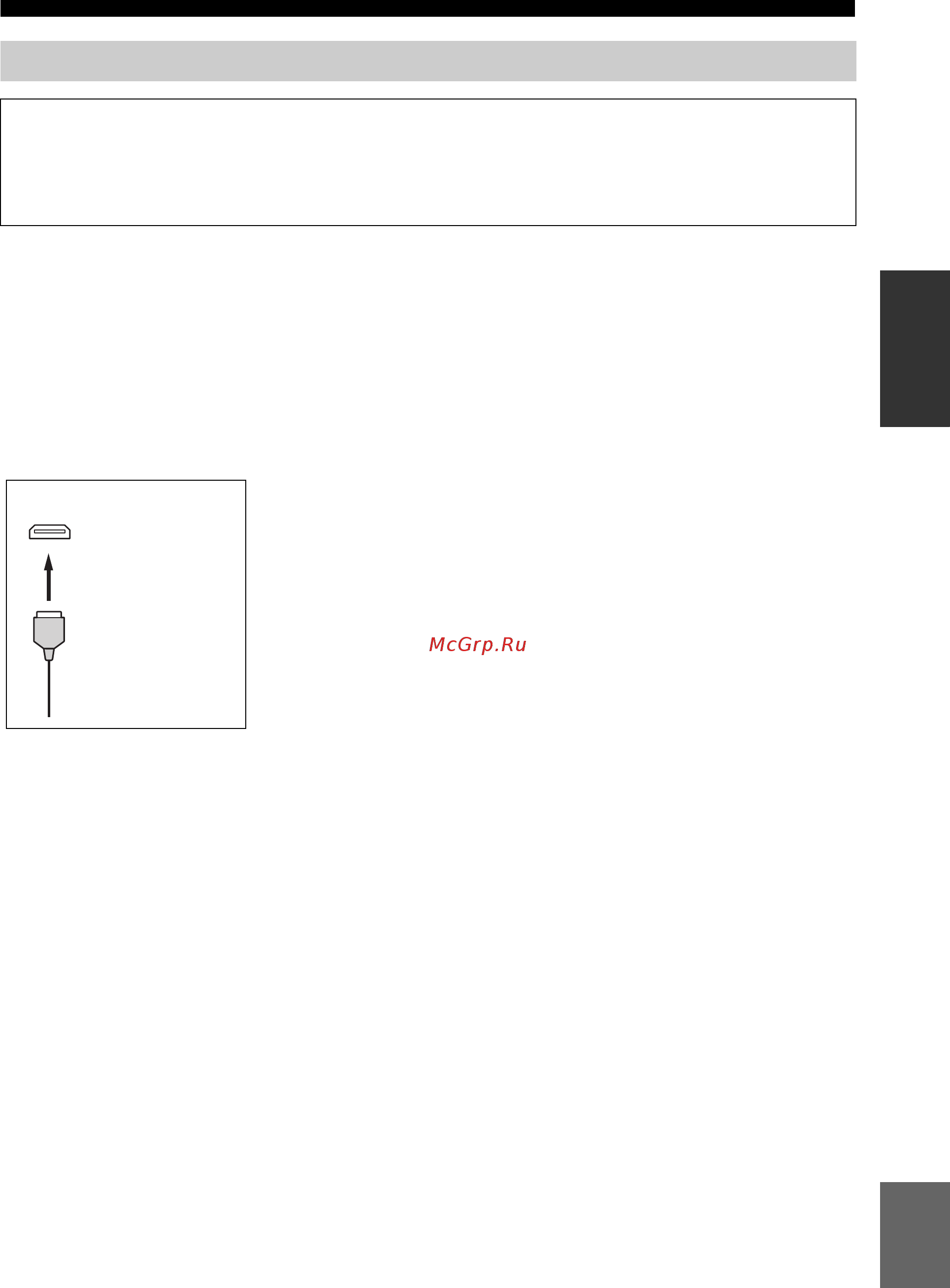

■ Гнездо и штекер кабеля HDMI
y
• Рекомендуется использовать кабель HDMI, не
превышающий 5 метров, с логотипом HDMI на кабеле.
• Для подключения данного аппарата к другим
компонентам DVI, используйте преобразующий
кабель (гнездо HDMI
↔ гнездо DVI-D).
Информация о HDMI™
Аудиосигналы, поступающие на гнездо HDMI, не выводятся ни от каких терминалов колонок, но
выводятся от подключенного видеоэкрана.
Для прослушивания звучания от подключенных к данному аппарату колонок,
–кроме подключения HDMI, выполните аналоговое или цифровое подключение (смотрите стр. 16).
–приглушите звучание на подключенном видеоэкране.
Штекер кабеля HDMI
HDMI
