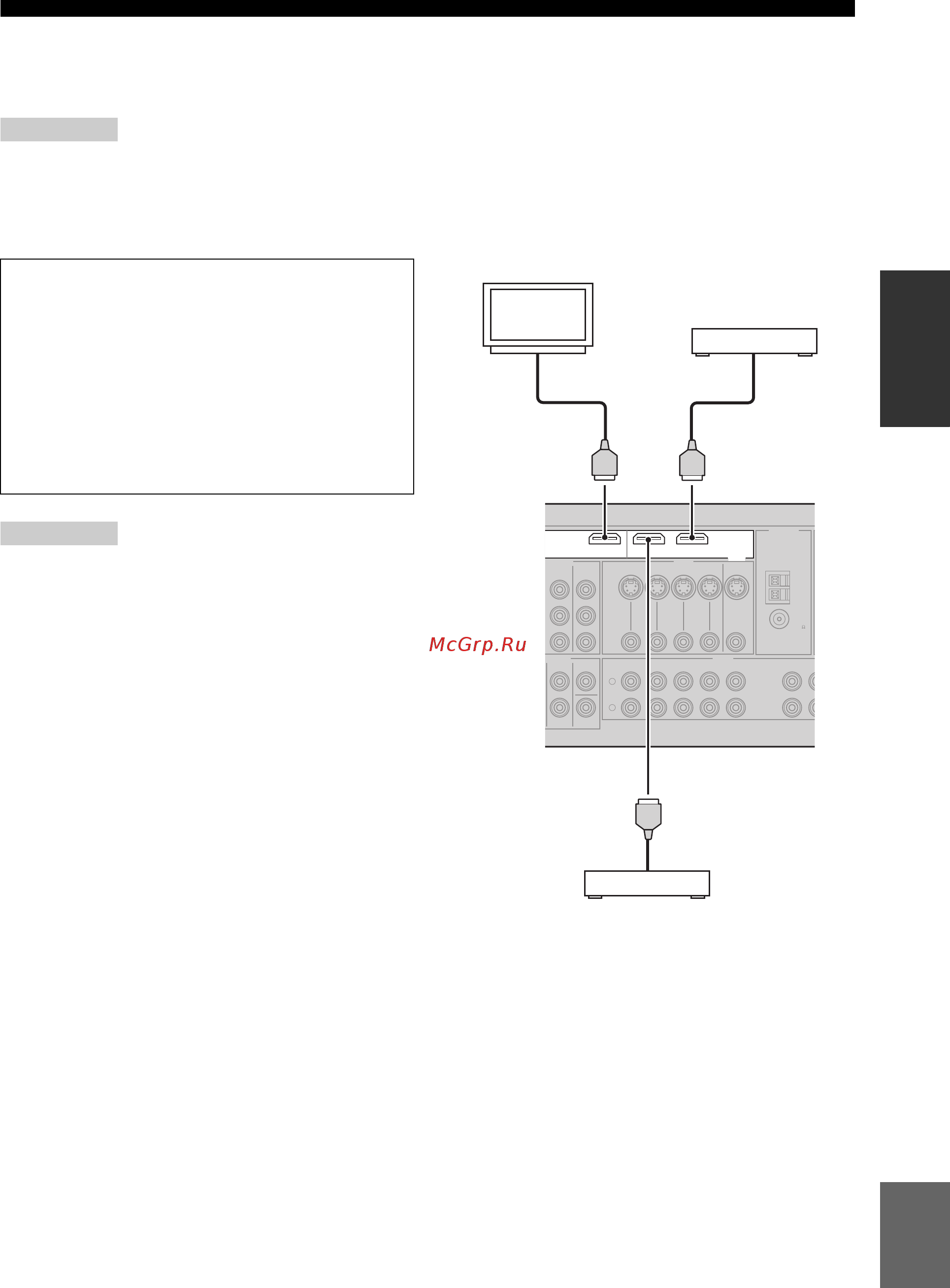

■ Подключение к гнездам HDMI, COMPONENT VIDEO или S VIDEO
Подключив видеоэкран и компоненты видеоисточника к данному аппарату через соединения HDMI,
COMPONENT VIDEO или S VIDEO, можно просматривать высококачественное изображение.
Убедитесь, что видеокомпоненты подключены к данному аппарату таким же образом, как и видеоэкран. Например,
при подключении к данному аппарату видеоэкрана через соединение HDMI, видеокомпоненты также должны быть
подключены к данному аппарату через соединение HDMI.
Соединение HDMI
• При подключении ТВ экрана или проектора через
соединение HDMI, дисплей-на-экране не
отображается. В таких случаях, подключите ТВ экран
или проектор через компонентное, S-video или
видеосоединение.
• Подключите принимаемые компоненты-источники к
гнезду HDMI DVD или HDMI DTV/CBL для
отображения видеоизображения на видеоэкране,
подключенном к гнезду HDMI OUT.
• Аудио/видеосигналы, выводящиеся от подключенного
компонента (например, DVD-проигрыватель, др.),
выводятся на подключенный видеоэкран только тогда,
когда данный аппарат включен и установлен на
источник приема (DVD или DTV/CBL).
• Доступные аудио/видеосигналы зависят от
технических характеристик подключенного
видеоэкрана. Смотрите инструкции по эксплуатации к
каждому подключенному компоненту.
Примечание
Аудиосигналы, поступающие на гнездо HDMI,
не выводятся ни от каких терминалов колонок,
но выводятся от подключенного видеоэкрана.
Для прослушивания звучания от подключенных
к данному аппарату колонок,
–кроме подключения HDMI, выполните
аналоговое или цифровое подключение
(смотрите стр. 16).
–приглушите звучание на подключенном
видеоэкране.
Примечания
C
H INPUT
E
NT VIDEO VIDEO
ANTENNA
AUDIO
L
R
DT
V
/CBL
D
VR
C
D
IN
O
UT
CENTER
SUBWOOFER
SURROUND
DVR DVD
DVD
S VIDEO
VIDEO
DVR
AM
GND
FM
UNBAL.
75
IN OUT
DTV/CBLMONITOR
OUT
MONITOR
OUT
M
D
/
CD
-
R
(
IN
(PLAY)
HDMI
DVDOUT DTV/CBL
Видеоэкран
Кабельное ТВ или
спутниковый тюнер
DVD-проигрыватель
