19 Ru
Соединения
ПОДГОТОВКА
Русский
1 Индикатор декодера
Высвечивается во время работы любого из
декодеров данного аппарата.
2 Индикатор ENHANCER
Высвечивается при выборе режима Compressed
Music Enhancer (смотрите стр. 31).
3 Индикатор VIRTUAL
Высвечивается во время работы функции Virtual
CINEMA DSP (смотрите стр. 33).
4 Индикатор SILENT CINEMA
Высвечивается, когда подключены наушники и
выбрана программа звукового поля (смотрите стр. 33).
5
Индикаторы источников поступающего сигнала
Для указания текущего выбранного источника
приема, высвечивается соответствующий курсор.
6 Индикаторы тюнера
Высвечивается при установке данного аппарата в
режим ЧМ или АМ (смотрите стр. 34).
7 Индикатор MUTE
Высвечивается во время работы функции MUTE
(смотрите стр. 28).
8 Индикатор уровня VOLUME
Показывает уровень громкости, установленный в
данный момент.
9 Индикатор PCM
Загорается во время воспроизведения данным
аппаратом цифровых аудиосигналов PCM (Pulse
Code Modulation – импульсно-кодовая модуляция).
0 Индикатор наушников
Высвечивается при подключении наушников
(смотрите стр. 28).
A Индикаторы SP A B
Высвечивается в соответствии с выбранным
набором фронтальных колонок (смотрите стр. 27).
B Индикатор NIGHT
Высвечивается при выборе режима ночного
прослушивания (смотрите стр. 28).
C Индикатор CINEMA DSP
Загорается при выборе программы звукового
поля CINEMA DSP (смотрите стр. 31).
Индикатор HiFi DSP
Загорается при выборе программы звукового
поля HiFi DSP (смотрите стр. 31).
D Многофункциональный информационный
дисплей
Отображает наименование программы звукового поля,
используемой в данный момент, и другую информацию
во время настройки или изменения настроек.
E Индикаторы Системы Радиоданных
(Только модели для Европы)
PTY HOLD
Высвечивается во время поиска радиостанций
Системы Радиоданных в режиме PTY SEEK.
PS, PTY, RT и CT
Высвечиваются в соответствии с выбранным
режимом отображения Системы Радиоданных.
EON
Высвечивается во время приема
информационной услуги EON.
F Индикатор SLEEP
Высвечивается при включенном таймере сна
(смотрите стр. 30).
G Канал приема и индикаторы колонок
Индикатор LFE
Высвечивается, если поступающий сигнал
содержит сигнал LFE.
Индикаторы принимаемых каналов
Отображают компоненты канала цифрового
сигнала, поступающего в данный момент.

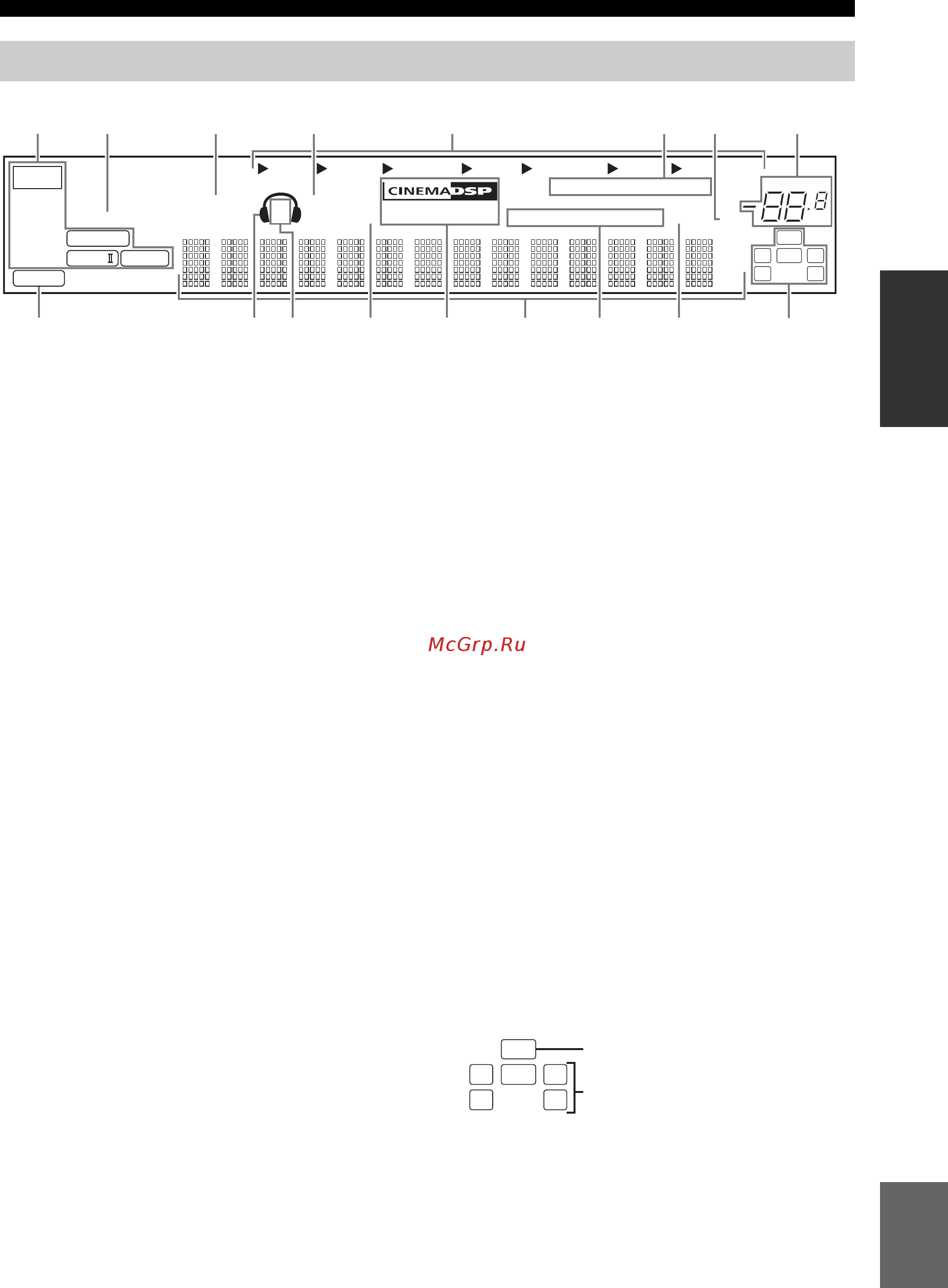

Дисплей фронтальной панели
DVR DVD CD
V-AUX DTV/CBL
MD/CD-R
TUNER
q PL
q PL
ENHANCER
SILENT CINEMA
NIGHT
AUTO
PRESET
PSHOLD RT
EON
PTYPTY
TUNED
MUTE
VOLUME
MEMORY
SLEEP
VIRTUAL
PCM
A B
SP
mS
ft
dB
HiFi DSP
LFE
LCR
SL SR
q
DIGITAL
t
dB
STEREO
CT
09 B FED
G
C
5
4 6 81 2 3 7
A
Индикаторы принимаемых каналов
LFE
LCR
SL SR
Индикатор LFE
