Краткое руководство пользователя
6 Ru

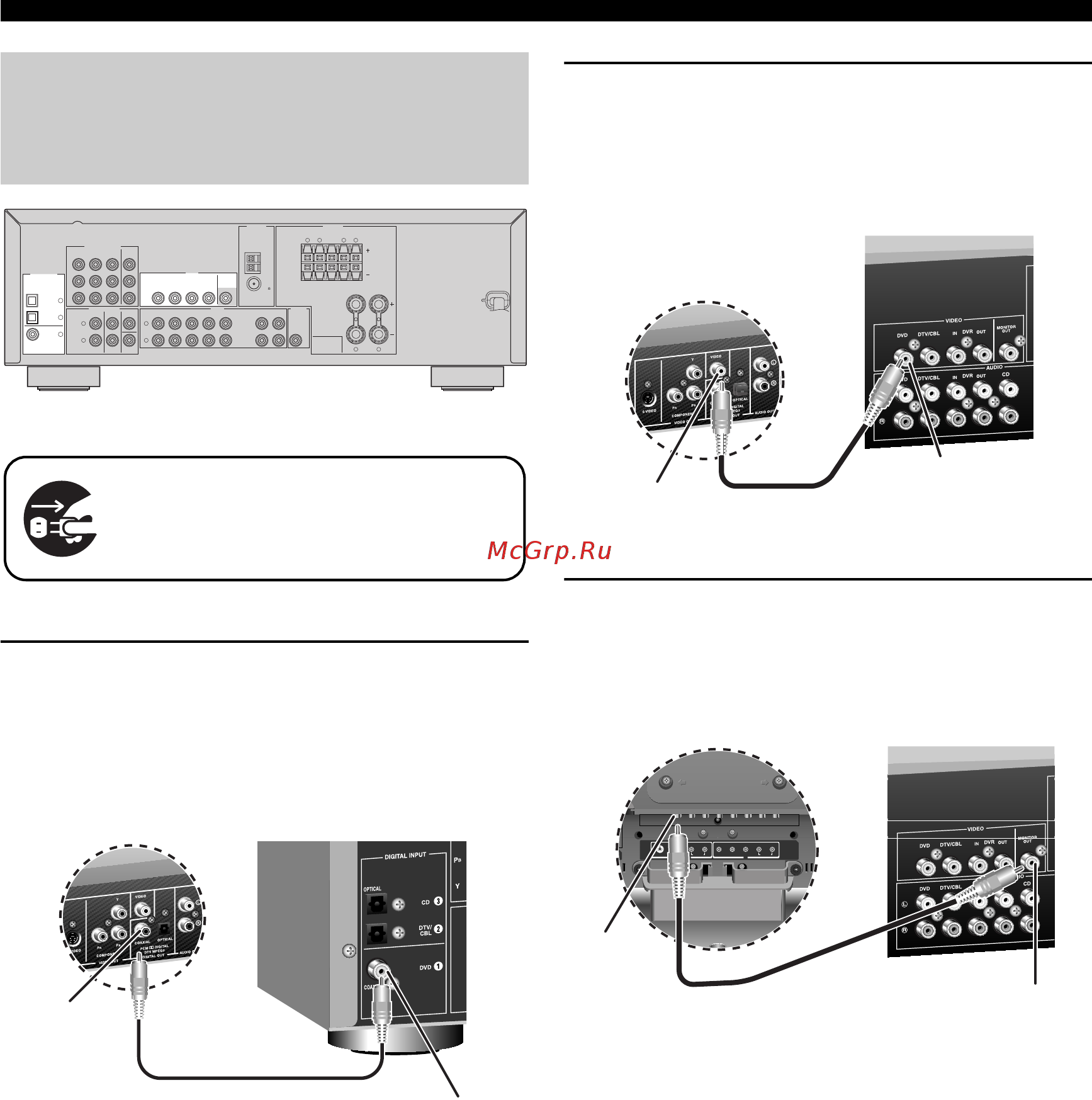

1 Подключите цифровой коаксиальный
аудиокабель к цифровому коаксиальному
аудиовыходному гнезду DVD-
проигрывателя и гнезду DVD DIGITAL
INPUT COAXIAL данного аппрата.
2 Подключите видеокабель к
композитному видеовыходному гнезду
DVD-проигрывателя и гнезду DVD VIDEO
данного аппарата.
3 Подключите видеокабель к
видеовходному гнезду видеоэкрана и
гнезду VIDEO MONITOR OUT данного
аппарата.
Шаг 2: Подключите DVD-
проигрыватель и
другие компоненты
MULTI CH INPUT
COMPONENT VIDEO
DIGITAL INPUT
VIDEO
ANTENNA
SPEAKERS
LR LR
SURROUND CENTER FRONT B
AUDIO OUTPUT
L
1
2
3
R
L
R
LR
DVD
DTV/CBL
D
V
R
CD
SUB
WO
O
FER
IN
OU
T
CENTER
SUBWOOFER
SURROUNDFRONT
DVD
OPTICAL
COAXIAL
CD
DTV/
CBL
DVD
P
R
P
B
Y
DTV/CBL DVR
DVD DVR
AM
FRONT A
GND
FM
75
IN OUT
DTV/CBL
MONITOR
OUT
MONITOR
OUT
MD/
CD-R
OU
T
(R
EC)
IN
(PLAY)
Убедитесь, что данный аппарат и
DVD-проигрыватель отсоединены
от розеток переменного тока.
Цифровое
коаксиальное
аудиовыходное
гнездо
Цифровой
коаксиальный
аудиокабель
Гнездо DVD DIGITAL
INPUT COAXIAL
DVD-проигрыватель
Аудиовизуальный ресивер
Композитное
видеовыходное
гнездо
Видеокабель
Гнездо DVD VIDEO
DVD-проигрыватель
Аудиовизуальный ресивер
L/MONO
AUDIO AUDIO
COLOR STREAM HD
VIDEO
VIDEO-1 IN IN
S-VIDEO
RYP
B
P
R
RL/MONO
Видеоэкран Аудиовизуальный ресивер
Видеовходное
гнездо
Видеокабель
Гнездо VIDEO
MONITOR OUT
