Xoro HSD R505 [11/60] Разъемы для подключения и кнопки управления
![Xoro HSD R505 [11/60] Разъемы для подключения и кнопки управления](/views2/1028917/page11/bgb.png)

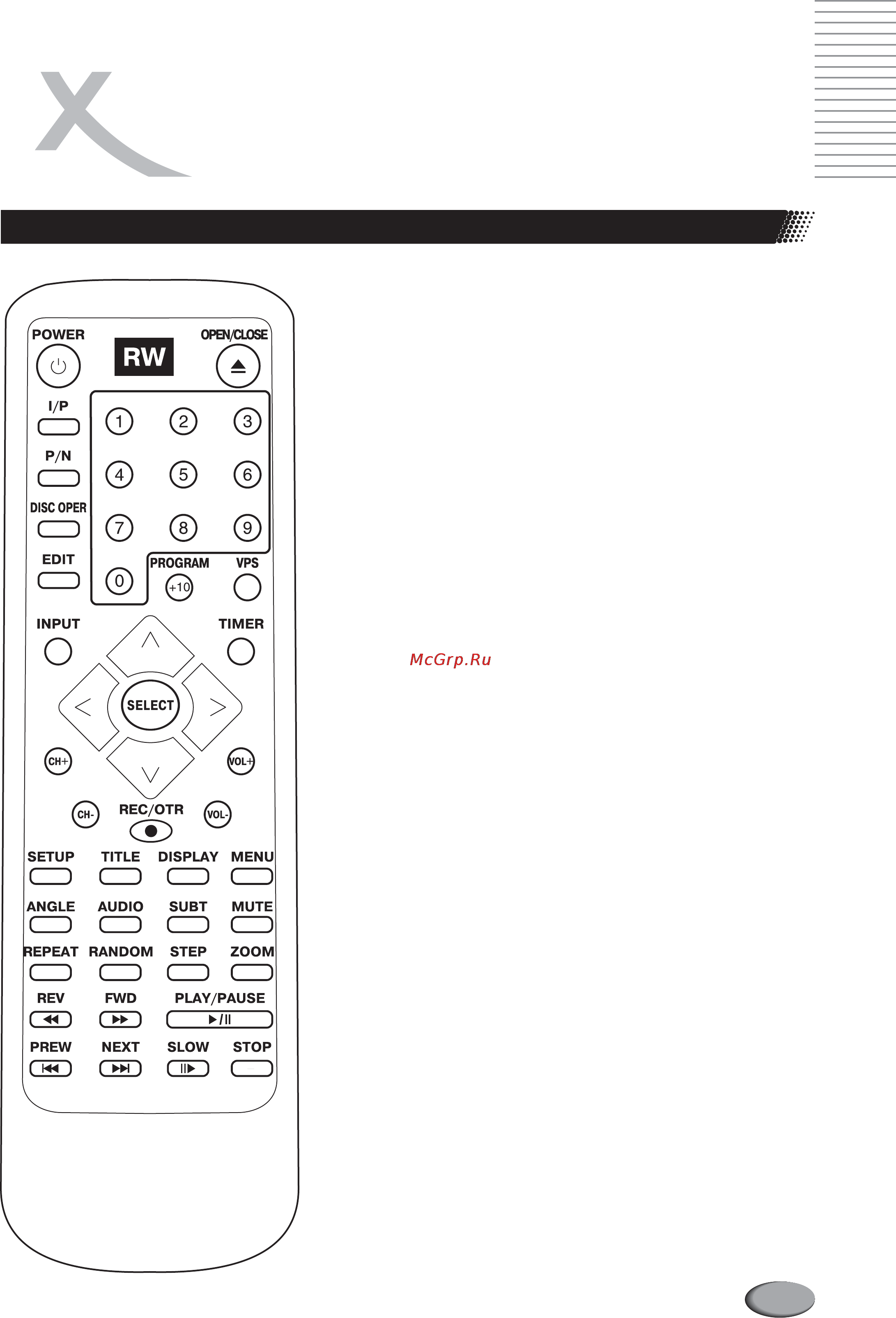

Пульт дистанционного управления (ПДУ)
11
РАЗЪЕМЫ ДЛЯ ПОДКЛЮЧЕНИЯ
И КНОПКИ УПРАВЛЕНИЯ
POWER !
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
включение/выключение питания
Кнопки управления курсором
Числовые кнопки
I/P
P/N
DISC OPER
EDIT
INPUT
SELECT
CH+
CHa
REC/OTR
SETUP
TITLE
ANGLE
AUDIO
REPEAT
RANDOM
REV
FWD
PREV
NEXT
OPEN/CLOSE
VPS
PROGRAM
TIMER
VOL+
VOLa
MENU
DISPLAY
MUTE
SUBT
ZOOM
STEP
PLAY/PAUSE
STOP
SLOW
включение/выключение прогрессивной развертки
выбор системы цветности PAL/NTSC
редактирование диска
редактирование записи
выбор источника сигнала
подтверждение выбора
переключение канала
переключение канала
кнопка записи
вызов меню настроек рекордера
вызов оглавления диска
выбор ракурса съемки сцены
выбор языка речевых диалогов в фильме
запуск повторного воспроизведения
запуск воспроизведения в произвольном порядке
ускоренное воспроизведение в обратном направлении
ускоренное воспроизведение в прямом направлении
переход к предыдущей записи
переход к следующей записи
открыть/закрыть загрузчик дисков
система VPS/PDC
программирование воспроизведения
программирование таймера записи
увеличение громкости
уменьшение громкости
вызов меню DVD диска
отображение информации о воспроизведении
отключение звука
выбор языка субтитров к фильму
масштабирование изображения
воспроизведение по кадрам
воспроизведение/пауза
остановка воспроизведения
замедленное воспроизведение
tupq///
0a9, 10+
!
!
!
!
!
!
!
!
!
!
!
!
