ПОДКЛЮЧЕНИЕ
РЕКОРДЕРА
Подключение DVD проигрывателя или видеомагнитофона (2)
18

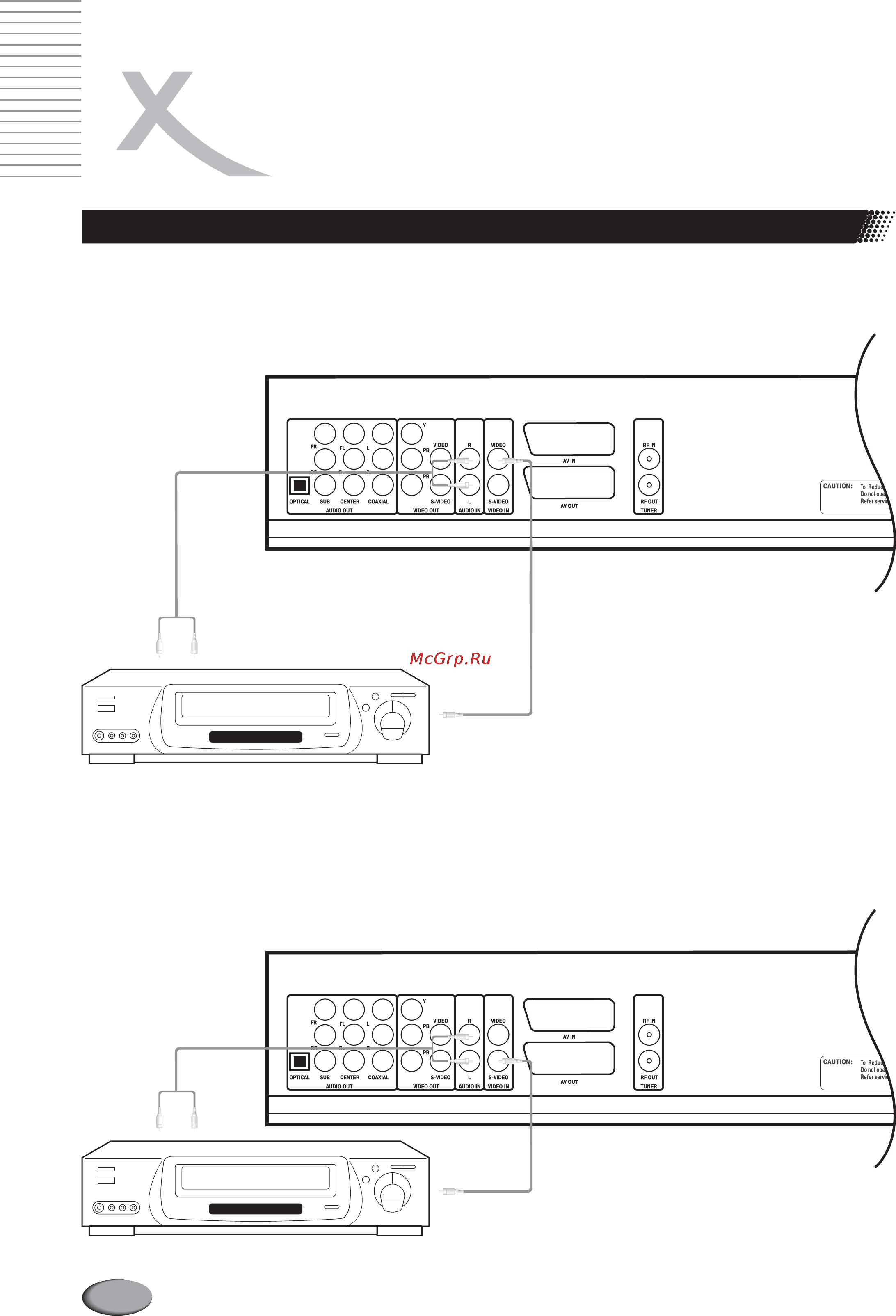

Разъемы композитного видео (VIDEO) и стерео аудио (L, R) входов имеются также на задней панели DVD
рекордера. На приведенном ниже рисунке поясняется подключение внешних источников сигнала к
разъемам на задней панели DVD рекордера.
DVD проигрыватель
или видеомагнитофон
Соедините разъемы стерео аудио
входа (L, R) на передней панели
рекордера с разъемами стерео аудио
выхода DVD проигрывателя или
видеомагнитофона.
Соедините разъем композитного видео
входа (VIDEO) на задней панели
рекордера с разъемом композитного
видео (VIDEO) выхода DVD
проигрывателя или видеомагнитофона.
Также, на задней панели DVD рекордера имеется S!VIDEO видео вход. По сравнению с подключением
через композитный видео (VIDEO) вход, подключение через S!VIDEO вход обеспечивает лучшее качество
передачи видео сигнала для записи с внешних источников.
DVD проигрыватель
или видеомагнитофон
Соедините разъем VIDEO на задней
панели рекордера с разъемом VIDEO
видео выхода DVD проигрывателя или
видеомагнитофона.
S!
S!
