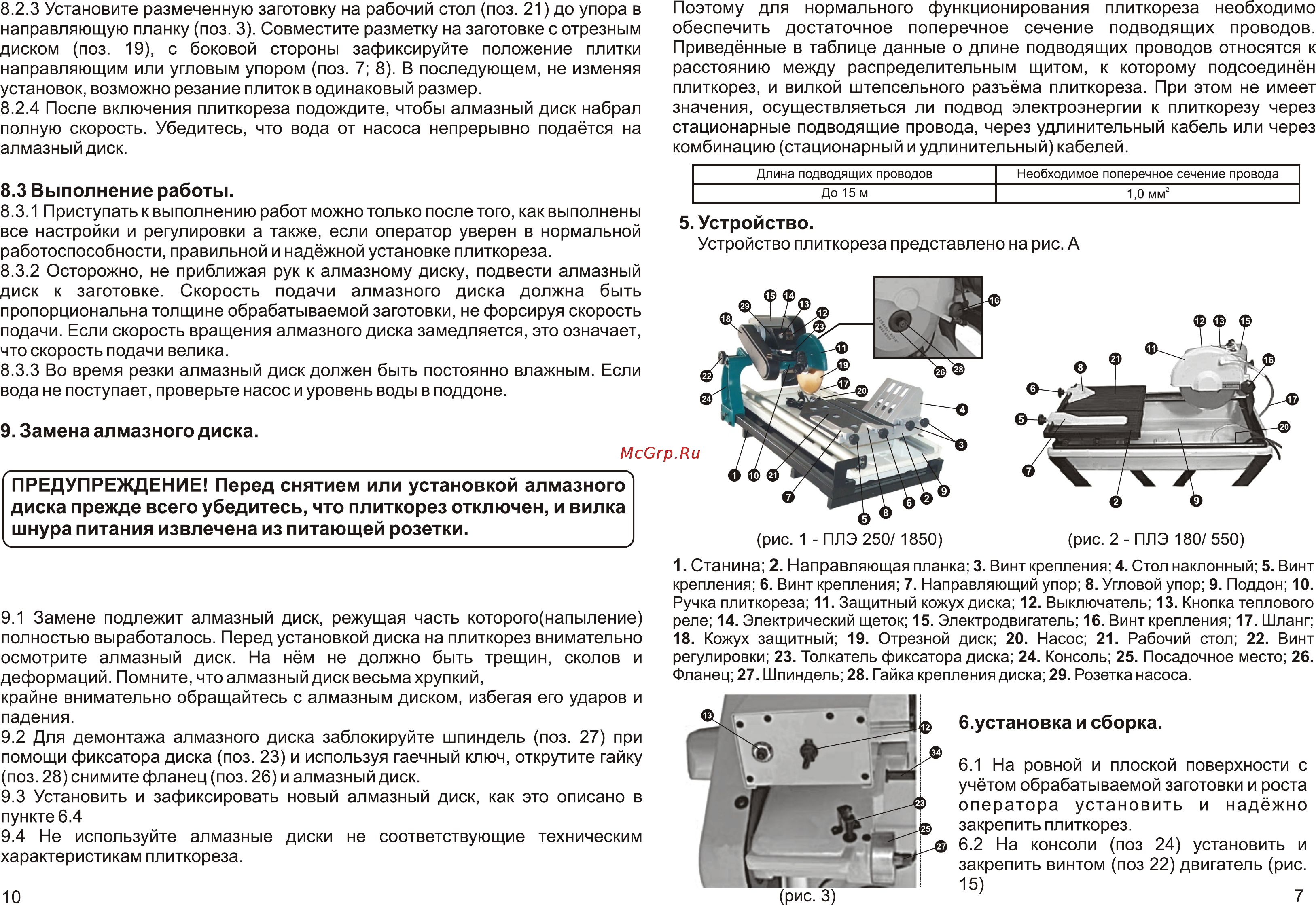

8 2 3 Установите размеченную заготовку на рабочий стол поз 21 до упора в направляющую планку поз 3 Совместите разметку на заготовке с отрезным диском поз 19 с боковой стороны зафиксируйте положение плитки направляющим или угловым упором поз 7 8 В последующем не изменяя установок возможно резание плиток в одинаковый размер 8 2 4 После включения плиткореза подождите чтобы алмазный диск набрал полную скорость Убедитесь что вода от насоса непрерывно подаётся на алмазный диск 8 3 Выполнение работы 8 3 1 Приступать к выполнению работ можно только после того как выполнены все настройки и регулировки а также если оператор уверен в нормальной работоспособности правильной и надёжной установке плиткореза 8 3 2 Осторожно не приближая рук к алмазному диску подвести алмазный диск к заготовке Скорость подачи алмазного диска должна быть пропорциональна толщине обрабатываемой заготовки не форсируя скорость подачи Если скорость вращения алмазного диска замедляется это означает что скорость подачи велика 8 3 3 Во время резки алмазный диск должен быть постоянно влажным Если вода не поступает проверьте насос и уровень воды в поддоне Поэтому для нормального функционирования плиткореза необходимо обеспечить достаточное поперечное сечение подводящих проводов Приведённые в таблице данные о длине подводящих проводов относятся к расстоянию между распределительным щитом к которому подсоединён плиткорез и вилкой штепсельного разъёма плиткореза При этом не имеет значения осуществляеться ли подвод электроэнергии к плиткорезу через стационарные подводящие провода через удлинительный кабель или через комбинацию стационарный и удлинительный кабелей Длина подводящих проводов До 15 м Необходимое поперечное сечение провода 1 0 мм2 5 Устройство Устройство плиткореза представлено на рис А 9 Замена алмазного диска ПРЕДУПРЕЖДЕНИЕ Перед снятием или установкой алмазного диска прежде всего убедитесь что плиткорез отключен и вилка шнура питания извлечена из питающей розетки 9 1 Замене подлежит алмазный диск режущая часть которого напыление полностью выработалось Перед установкой диска на плиткорез внимательно осмотрите алмазный диск На нём не должно быть трещин сколов и деформаций Помните что алмазный диск весьма хрупкий крайне внимательно обращайтесь с алмазным диском избегая его ударов и падения 9 2 Для демонтажа алмазного диска заблокируйте шпиндель поз 27 при помощи фиксатора диска поз 23 и используя гаечный ключ открутите гайку поз 28 снимите фланец поз 26 и алмазный диск 9 3 Установить и зафиксировать новый алмазный диск как это описано в пункте 6 4 9 4 Не используйте алмазные диски не соответствующие техническим характеристикам плиткореза 10 рис 1 ПЛЭ 250 1850 рис 2 ПЛЭ 180 550 1 Станина 2 Направляющая планка 3 Винт крепления 4 Стол наклонный 5 Винт крепления 6 Винт крепления 7 Направляющий упор 8 Угловой упор 9 Поддон 10 Ручка плиткореза 11 Защитный кожух диска 12 Выключатель 13 Кнопка теплового реле 14 Электрический щеток 15 Электродвигатель 16 Винт крепления 17 Шланг 18 Кожух защитный 19 Отрезной диск 20 Насос 21 Рабочий стол 22 Винт регулировки 23 Толкатель фиксатора диска 24 Консоль 25 Посадочное место 26 Фланец 27 Шпиндель 28 Гайка крепления диска 29 Розетка насоса б установка и сборка 6 1 На ровной и плоской поверхности с учётом обрабатываемой заготовки и роста оператора установить и надёжно закрепить плиткорез 6 2 На консоли поз 24 установить и закрепить винтом поз 22 двигатель рис
