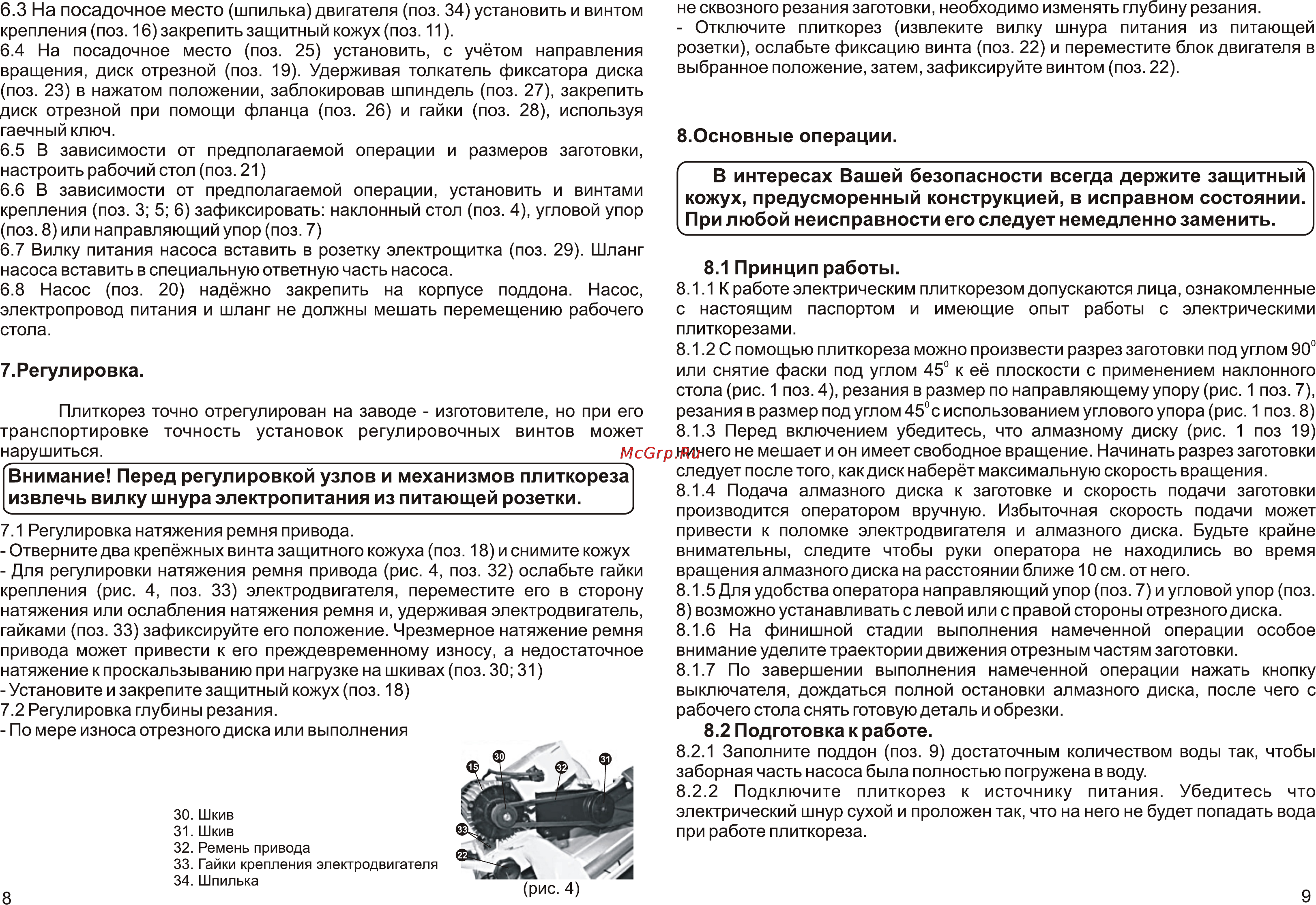

6 3 На посадочное место шпилька двигателя поз 34 установить и винтом крепления поз 16 закрепить защитный кожух поз 11 6 4 На посадочное место поз 25 установить с учётом направления вращения диск отрезной поз 19 Удерживая толкатель фиксатора диска поз 23 в нажатом положении заблокировав шпиндель поз 27 закрепить диск отрезной при помощи фланца поз 26 и гайки поз 28 используя гаечный ключ 6 5 В зависимости от предполагаемой операции и размеров заготовки настроить рабочий стол поз 21 6 6 В зависимости от предполагаемой операции установить и винтами крепления поз 3 5 6 зафиксировать наклонный стол поз 4 угловой упор поз 8 или направляющий упор поз 7 6 7 Вилку питания насоса вставить в розетку электрощитка поз 29 Шланг насоса вставить в специальную ответную часть насоса 6 8 Насос поз 20 надёжно закрепить на корпусе поддона Насос электропровод питания и шланг не должны мешать перемещению рабочего стола Регулировка Плиткорез точно отрегулирован на заводе изготовителе но при его транспортировке точность установок регулировочных винтов может нарушиться Внимание Перед регулировкой узлов и механизмов плиткореза извлечь вилку шнура электропитания из питающей розетки 7 1 Регулировка натяжения ремня привода Отверните два крепёжных винта защитного кожуха поз 18 и снимите кожух Для регулировки натяжения ремня привода рис 4 поз 32 ослабьте гайки крепления рис 4 поз 33 электродвигателя переместите его в сторону натяжения или ослабления натяжения ремня и удерживая электродвигатель гайками поз 33 зафиксируйте его положение Чрезмерное натяжение ремня привода может привести к его преждевременному износу а недостаточное натяжение к проскальзыванию при нагрузке на шкивах поз 30 31 Установите и закрепите защитный кожух поз 18 7 2 Регулировка глубины резания По мере износа отрезного диска или выполнения 30 Шкив 31 Шкив 32 Ремень привода 33 Гайки крепления электродвигателя 34 Шпилька рис 4 не сквозного резания заготовки необходимо изменять глубину резания Отключите плиткорез извлеките вилку шнура питания из питающей розетки ослабьте фиксацию винта поз 22 и переместите блок двигателя в выбранное положение затем зафиксируйте винтом поз 22 8 Основные операции В интересах Вашей безопасности всегда держите защитный кожух предусморенный конструкцией в исправном состоянии При любой неисправности его следует немедленно заменить 8 1 Принцип работы 8 1 1 К работе электрическим плиткорезом допускаются лица ознакомленные с настоящим паспортом и имеющие опыт работы с электрическими плиткорезами 8 1 2 С помощью плиткореза можно произвести разрез заготовки под углом 90 или снятие фаски под углом 45 к её плоскости с применением наклонного стола рис 1 поз 4 резания в размер по направляющему упору рис 1 поз 7 резания в размер под углом 45 с использованием углового упора рис 1 поз 8 8 1 3 Перед включением убедитесь что алмазному диску рис 1 поз 19 ничего не мешает и он имеет свободное вращение Начинать разрез заготовки следует после того как диск наберёт максимальную скорость вращения 8 1 4 Подача алмазного диска к заготовке и скорость подачи заготовки производится оператором вручную Избыточная скорость подачи может привести к поломке электродвигателя и алмазного диска Будьте крайне внимательны следите чтобы руки оператора не находились во время вращения алмазного диска на расстоянии ближе 10 см от него 8 1 5 Для удобства оператора направляющий упор поз 7 и угловой упор поз 8 возможно устанавливать с левой или с правой стороны отрезного диска 8 1 6 На финишной стадии выполнения намеченной операции особое внимание уделите траектории движения отрезным частям заготовки 8 1 7 По завершении выполнения намеченной операции нажать кнопку выключателя дождаться полной остановки алмазного диска после чего с рабочего стола снять готовую деталь и обрезки 8 2 Подготовка к работе 8 2 1 Заполните поддон поз 9 достаточным количеством воды так чтобы заборная часть насоса была полностью погружена в воду 8 2 2 Подключите плиткорез к источнику питания Убедитесь что электрический шнур сухой и проложен так что на него не будет попадать вода при работе плиткореза 9
