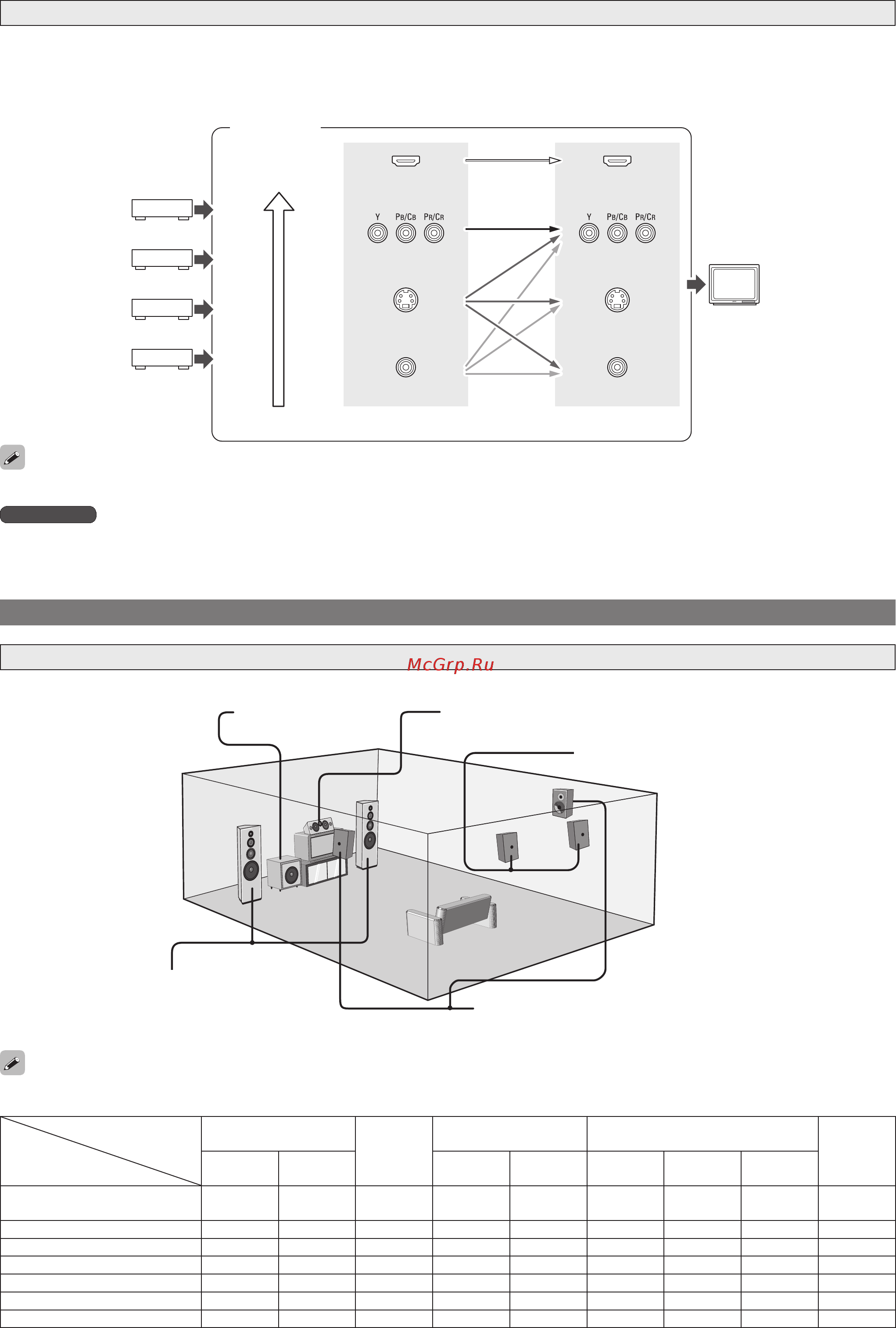

На рисунке ниже представлен базовый пример установки усилителя, к которому подключены 8 акустических систем и монитор.
Размещайте фронтальные акустические сис-
темы по бокам от монитора или экрана, вро-
вень с поверхностью экран
В таблице ниже показана типичная конфигурация акустических систем для ресивера AVR-1708..
Фронтальные акустические
системы
Центральная
акустическая
система
Боковые акустические
системы
Тыловые акустические системы
Сабвуфер
L
[Левая]
R
[Правая]
L R L R Только одна
7.1 каналов
(пространственного звучания A+B)
s s s s s s s
–
s
7.1 каналов
s s s s s s s
–
s
6.1 каналов
s s s s s
– –
s s
5.1 каналов
s s s s s
– – –
s
3.1 каналов
s s s
– – – – –
s
2.1 каналов
s s
– – – – – –
s
2 канала
s s
– – – – – – –
Эта функция автоматически преобразует различные форматы видео сигналов, поступающих на ресивер AVR-1708, в выходной формат, необходимый для монитора.
Входные/выходные схемы ресивера AVR-1708 совместимы со следующими типами видео сигналов:
Цифровые видео сигналы: HDM
Аналоговые видео сигналы: компонентное видео, S-Video и композитное видео
Высокое качество
изображения
Монитор
HDM разъем
Разъемы компонентного
видео
Разъем S-Video
Разъем композитного
видео
Видео входы
HDM разъем
Разъемы компонентного
видео
Разъем S-Video
Разъем композитного
видео
Видео выходы
Если эта функция не используется, то подключайте монитор к разъему такого же типа, который используется для входа.
HDM сигналы нельзя преобразовать в аналоговые сигналы.
Входные компонентные видео сигналы нельзя выводить какие-либо другие разъемы, кроме компонентных видео разъемов.
Если поступает нестандартный видео сигнал из игрового автомата или какого-либо другого источника, функция преобразования видео может не работать.
•
•
•
•
•
•
