14

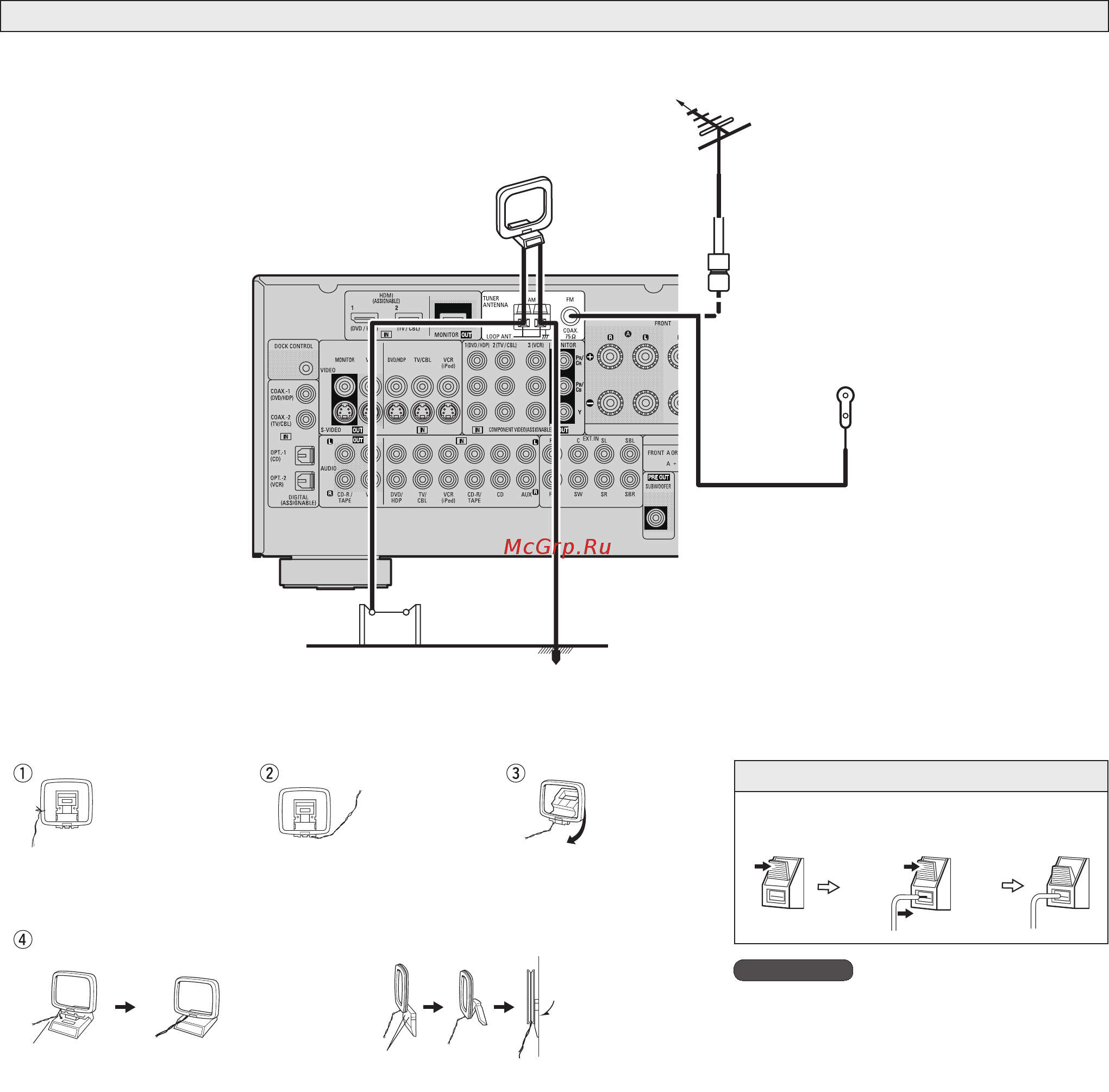

подключение антенн
Штекер кабеля FM антенны можно подключить напрямую.
Снимите виниловые завязки и
расправьте соединительный про-
вод.
Подключите концы прово-
да к клеммам AM антенны
на ресивере.
Отогните в обратном направлении.
a. Установка антенны на поверхности b. Установка антенны на стене.
Подставка
Установка на стене с помощью отверстий.
подключение AM антенн
1. Нажмите ры-
чажок
2. Вставьте про-
вод.
3. Отпустите ры-
чажок.
примечания:
Не подключайте две FM антенны одновременно.
Даже если вы используете наружную AM антенну, ра-
мочную антенну можно не отключать.
Убедитесь в том, что провода рамочной AM антенны не
касаются металлических частей панели.
•
•
•
FM антенна
Рамочная AM антенна
(прилагается)
Коаксиальный
кабель 75 Ом
Комнатная FM
антенна
(прилагается)
Заземление
Наружная AM антенна
Направление на радиостанцию
