Xoro HSD 8500 [16/44] Указания по установке

Русский

Подключение с помощью VIDEO (CVBS) кабеля

Video (CVBS) кабель передает по одному проводу смешанный (композитный) сигнал, состоящий из

яркостной (Y-сигнал) и цветностной (C-сигнал) составляющих. Подключение с помощью Video

(CVBS) кабеля рекомендуется только в том случае, когда невозможны другие способы

подключения (с помощью S-VIDEO, SCART, или Компонентного кабеля).

Подключите коннекторы VIDEO (CVBS) кабеля к разъему VIDEO (CVBS) выхода на задней панели

DVD проигрывателя

и к разъему VIDEO входа на телевизоре, который обычно маркируется как

«VIDEO IN» или «AV IN». Предварительно, пожалуйста, прочтите руководство по эксплуатации

телевизора. Обычно, разъемы VIDEO (CVBS) выхода на DVD проигрывателе и VIDEO входа на

телевизоре маркируются желтым цветом, так же как и коннекторы VIDEO (CVBS) кабеля.

Поскольку VIDEO кабель не передает аудио сигналы, необходимо дополнительно подключить

специальным аудио кабелем аудио выходы

рекордера к аудио входам телевизора или внешнего

усилителя. Стерео аудио кабель состоит из двух проводов (левый и правый канал), с

коннекторами белого и красного цвета. Пожалуйста, соблюдайте цветовую маркировку (красный к

красному, белый к белому) при подключении коннекторов аудио кабеля к выходным аудио

разъемам рекордера и к входным аудио разъемам телевизора

Два разъема стереофонического аудио выхода DVD рекордера обычно маркируются как L/R AU-

DIO OUT. Два разъема стереофонического аудио входа телевизора обычно маркируются как

«AUDIO IN» или «AV IN», но более подробную информацию желательно предварительно

прочитать в

руководстве по

эксплуатации

телевизора.

Включите телевизор

и выберите в

качестве источника

сигнала вход VIDEO.

УКАЗАНИЯ ПО УСТАНОВКЕ

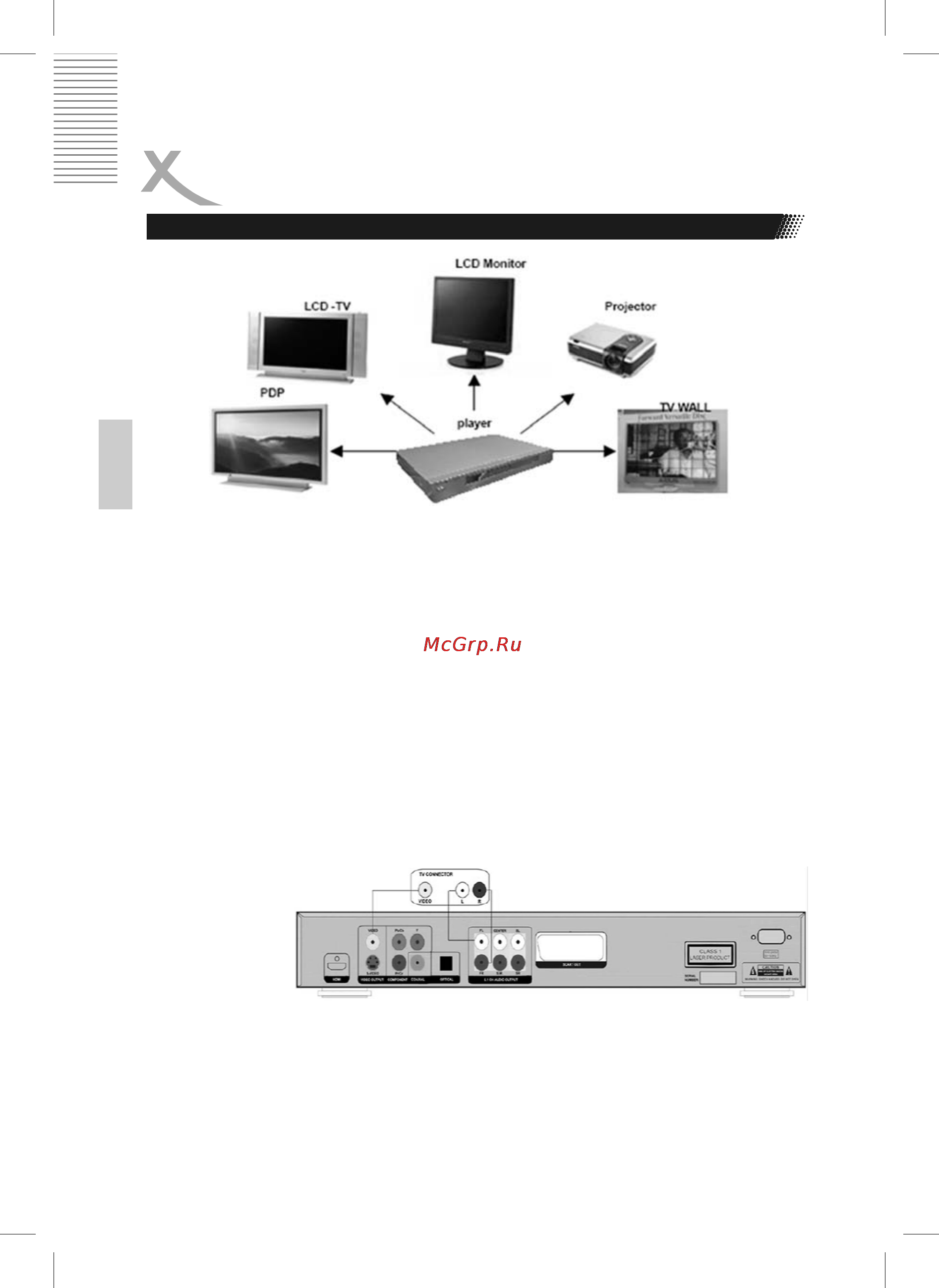

Варианты подключения

Ниже приведены примеры возможного подключения проигрывателя к различным устройствам.

Подключение с помощью компонентного YUV (Y Pb Pr) кабеля

Компонентный YUV (Y Pb Pr) видео кабель обеспечивает раздельную (компонентную) передачу

яркостных составляющих для трех основных цветов, из которых формируется цвет каждой точки

итогового изображения, и в большинстве случаев обеспечивает лучшее качество цветопередачи.
