17
Русский

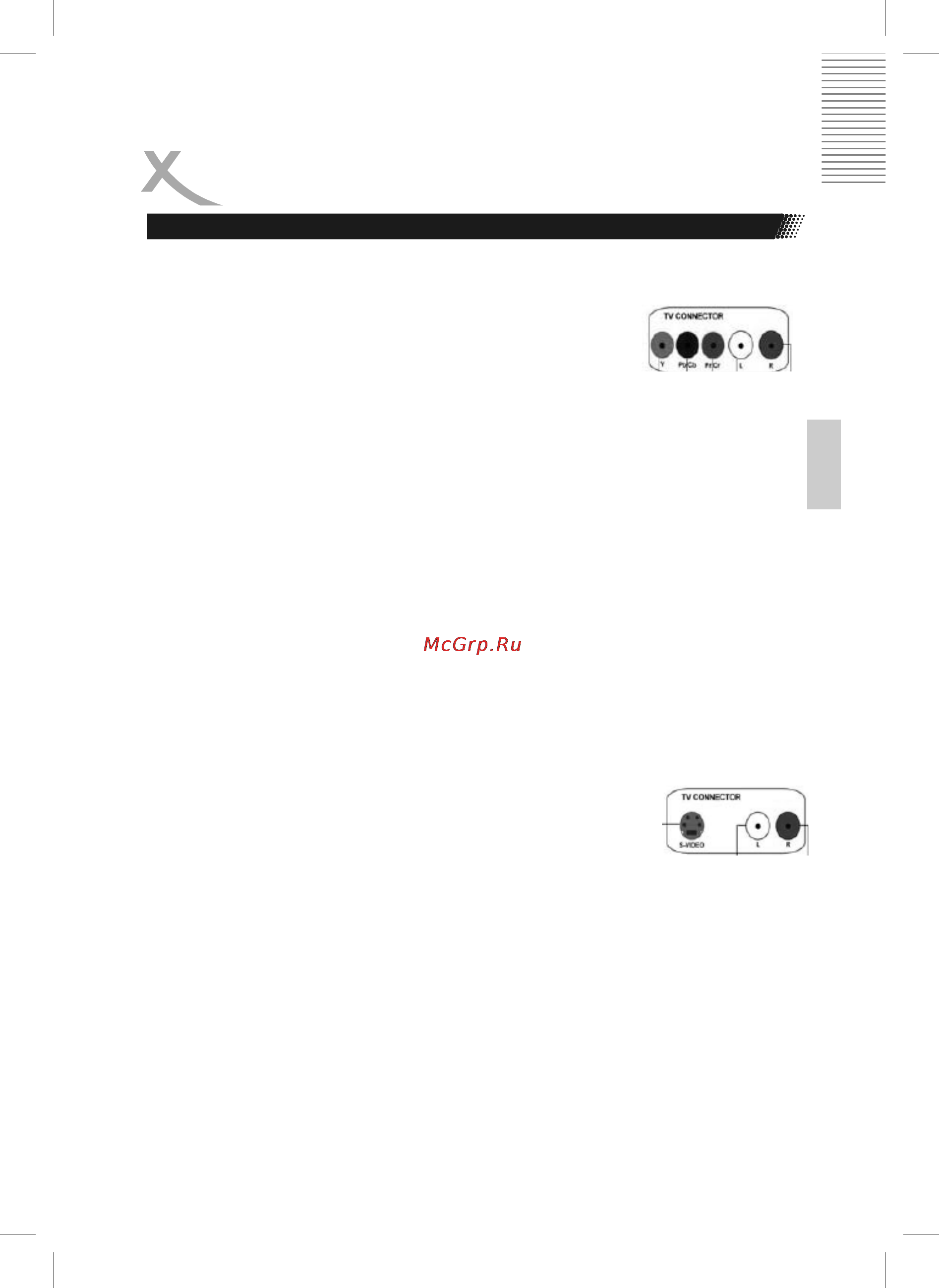

Подключите коннекторы трех шнуров компонентного YUV (Y Pb Pr) видео кабеля к
соответствующим разъемам компонентного видео выхода на задней панели DVD проигрывателя и
к разъемам компонентного видео входа телевизора. Разъемы
компонентного видео выхода DVD проигрывателя обычно маркируются
как Y Pb Pr. Разъемы компонентного видео входа телевизора обычно
маркируются как Y Pb Pr или HDTV IN. Обычно, коннекторы
компонентного видео кабеля и разъемы компонентного видео выхода
/
входа проигрывателя и телевизора дополнительно маркируются разными
цветами. Пожалуйста, соблюдайте цветовую маркировку при подключении коннекторов
компонентного видео кабеля к разъемам компонентного видео выхода проигрывателя и
компонентного видео входа телевизора. Иначе цветопередача изображения на экране телевизора
будет существенно искажена. Предварительно, пожалуйста, прочтите руководство по эксплуатации
телевизора.
Поскольку компонентный видео кабель не
передает аудио сигналы, необходимо дополнительно
подключить специальным аудио кабелем аудио выходы проигрывателя к аудио входам телевизора
или внешнего усилителя. Стерео аудио кабель состоит из двух проводов (левый и правый канал), с
коннекторами белого и красного цвета. Пожалуйста, соблюдайте цветовую маркировку (красный к
красному, белый к белому) при подключении коннекторов аудио кабеля
к выходным аудио
разъемам проигрывателя и к входным аудио разъемам телевизора.
Два разъема стереофонического аудио выхода DVD проигрывателя обычно маркируются как L/R
AUDIO OUT. Два разъема стереофонического аудио входа телевизора обычно маркируются как
«AUDIO IN» или «AV IN», но более подробную информацию желательно предварительно
прочитать в руководстве по эксплуатации телевизора.
Включите телевизор и выберите в качестве источника
сигнала вход YUV (Y Pb Pr).
Примечание:
Большинство DVD проигрывателей поддерживает передачу компонентного видео сигнала с
прогрессивной разверткой (удвоенная частота). Для включения прогрессивной развертки при
передаче компонентного видео сигнала необходимо воспользоваться соответствующей кнопкой на
ПДУ проигрывателя, или активизировать соответствующую опцию в меню настроек проигрывателя.
При этом, следует заранее уточнить, поддерживает или нет Ваш телевизор отображение сигнала
с
прогрессивной разверткой.
Подключение с помощью S-VIDEO (Y/C) кабеля
S-Video (S-VHS) кабель обеспечивает раздельную передачу сигналов
яркости (Y-сигнал) и цветности (C-сигнал) изображения. Благодаря
раздельно передачи составляющих видео сигнала, при подключении с
помощью S-Video кабеля обеспечивает более высокое качество
изображения, чем при подключении с помощью обычного Video-кабеля (композитный сигнал).
Подключите коннекторы S-VIDEO кабеля к разъему S-VIDEO выхода на
задней панели
проигрывателя и к разъему S-VIDEO входа телевизора. На телевизоре разъем S-VIDEO входа
обычно маркируется как «S-VIDEO IN» или «SVHS IN». Предварительно, пожалуйста, прочтите
руководство по эксплуатации телевизора.
Поскольку S-VIDEO кабель не передает аудио сигналы, необходимо дополнительно подключить
специальным аудио кабелем аудио выходы проигрывателя к аудио входам телевизора или
внешнего усилителя. Стерео аудио кабель состоит из
двух проводов (левый и правый канал), с
коннекторами белого и красного цвета. Пожалуйста, соблюдайте цветовую маркировку (красный к
красному, белый к белому) при подключении коннекторов аудио кабеля к выходным аудио
разъемам проигрывателя и к входным аудио разъемам телевизора.
Два разъема стереофонического аудио выхода DVD проигрывателя обычно маркируются как L/R
AUDIO OUT. Два разъема стереофонического
аудио входа телевизора обычно маркируются как
«AUDIO IN» или «AV IN», но более подробную информацию желательно предварительно
прочитать в руководстве по эксплуатации телевизора.
Включите телевизор и выберите в качестве источника сигнала вход S-VIDEO.
УКАЗАНИЯ ПО УСТАНОВКЕ
Варианты подключения
