4.1.4 Перестановка средних опорных дета-
лей

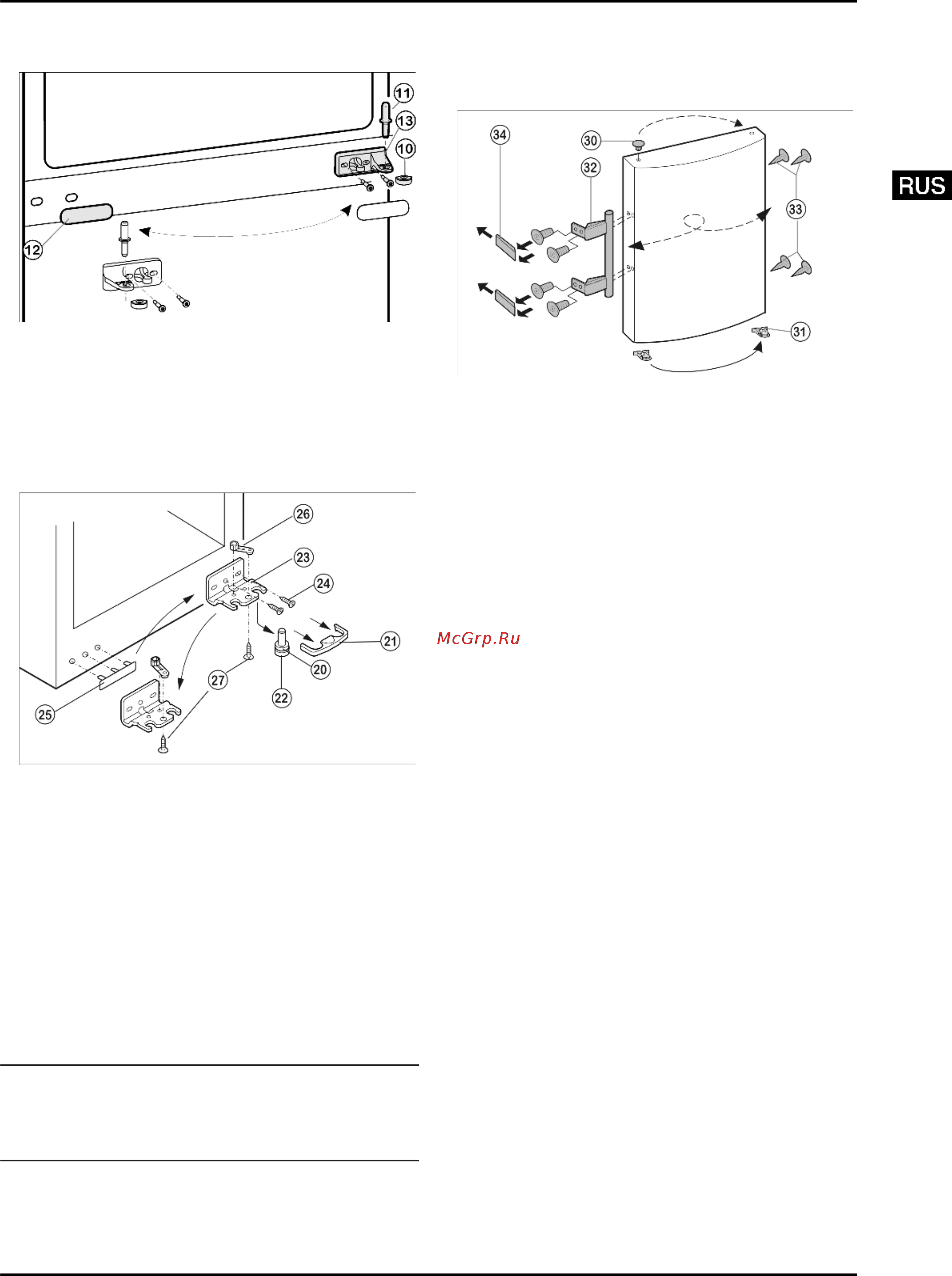

Fig. 5
u
Осторожно снимите накладку
Fig. 5 (12)
.
u
Открутите средний опорный кронштейн
Fig. 5 (13)
и при-
крутите его с поворотом на 180° на новую сторону шар-
нира.
u
Снова защелкните накладку
Fig. 5 (12)
на стороне, где
теперь будет ручка.
4.1.5 Перестановка нижних опорных деталей
Fig. 6
u
Нижнюю крышку
Fig. 6 (21)
снимите движением вперед.
u
С помощью второго человека устройство слегка накло-
ните назад, чтобы удалить опорный палец.
u
Вытяните опорный палец
Fig. 6 (22)
вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 6 (20)
.
u
Открутите опорный кронштейн
Fig. 6 (23)
(2 шт. Torx 25)
Fig. 6 (24)
.
u
Открутите опорную деталь
Fig. 6 (26)
(1 Torx 25)
Fig. 6 (27)
и, переставив в отверстие на противоположной
стороне опорного кронштейна, снова прикрутите.
u
Осторожно приподнимите и переставьте крышку со сто-
роны ручки
Fig. 6 (25)
.
u
Снова прикрутите опорный кронштейн
Fig. 6 (23)
на но-
вой стороне шарнира, при необходимости, с помощью
аккумуляторного шуруповерта через внешний продоль-
ный паз и круглое отверстие.
Указание
u
Если необходимо, например, чтобы скомпенсировать не-
ровности пола, вместо круглого отверстия для прикру-
чивания можно использовать также второй продольный
паз.
u
Снова слегка наклоните устройство назад и переставьте
опорный палец
Fig. 6 (22)
.
4.1.6
Перестановка ручек
u
Выведите из фиксатора верхней дверцы пружинный за-
жим
Fig. 7 (31)
и переставьте его на новую сторону шар-
нира.
Fig. 7
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 7 (32)
, пробку
Fig. 7 (33)
и прижимные
пластины
Fig. 7 (34)
.
u
При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.7 Монтаж нижней двери
u
Установите нижнюю дверцу на нижний опорный палец
Fig. 6 (22)
.
u
Закройте дверь.
u
Вставьте средний опорный палец
Fig. 5 (11)
на новой сто-
роне шарнира через средний опорный кронштейн
Fig. 5 (13)
в нижнюю дверцу.
u
Снова наденьте пластиковый колпачок
Fig. 5 (10)
с пово-
ротом на 180° на средний опорный кронштейн
Fig. 5 (13)
.
4.1.8 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный палец
Fig. 5 (11)
.
u
Установите верхний опорный кронштейн
Fig. 4 (3)
на но-
вой стороне шарнира и защелкните в дверце.
u
Прикрутите верхний опорный кронштейн (2 шт. Torx 25)
Fig. 4 (4)
. При необходимости просверлите отверстия или
используйте аккумуляторную отвертку.
u
Защёлкните крышку
Fig. 4 (1)
и крышку
Fig. 4 (2)
соответ-
ственно на противоположной стороне.
4.1.9 Выравнивание дверей
u
При необходимости выровняйте дверцы через два про-
дольных паза в нижнем опорном кронштейне
Fig. 6 (23)
и
среднем опорном кронштейне
Fig. 5 (13)
параллельно
корпусу устройства, затем затяните винты.
u
Снова защелкните крышку
Fig. 6 (21)
.
