Akai DV-P701B [9/27] Подключение внешних устройств

~ 100...240В

50...60Гц

20Вт

Подключение внешних устройств

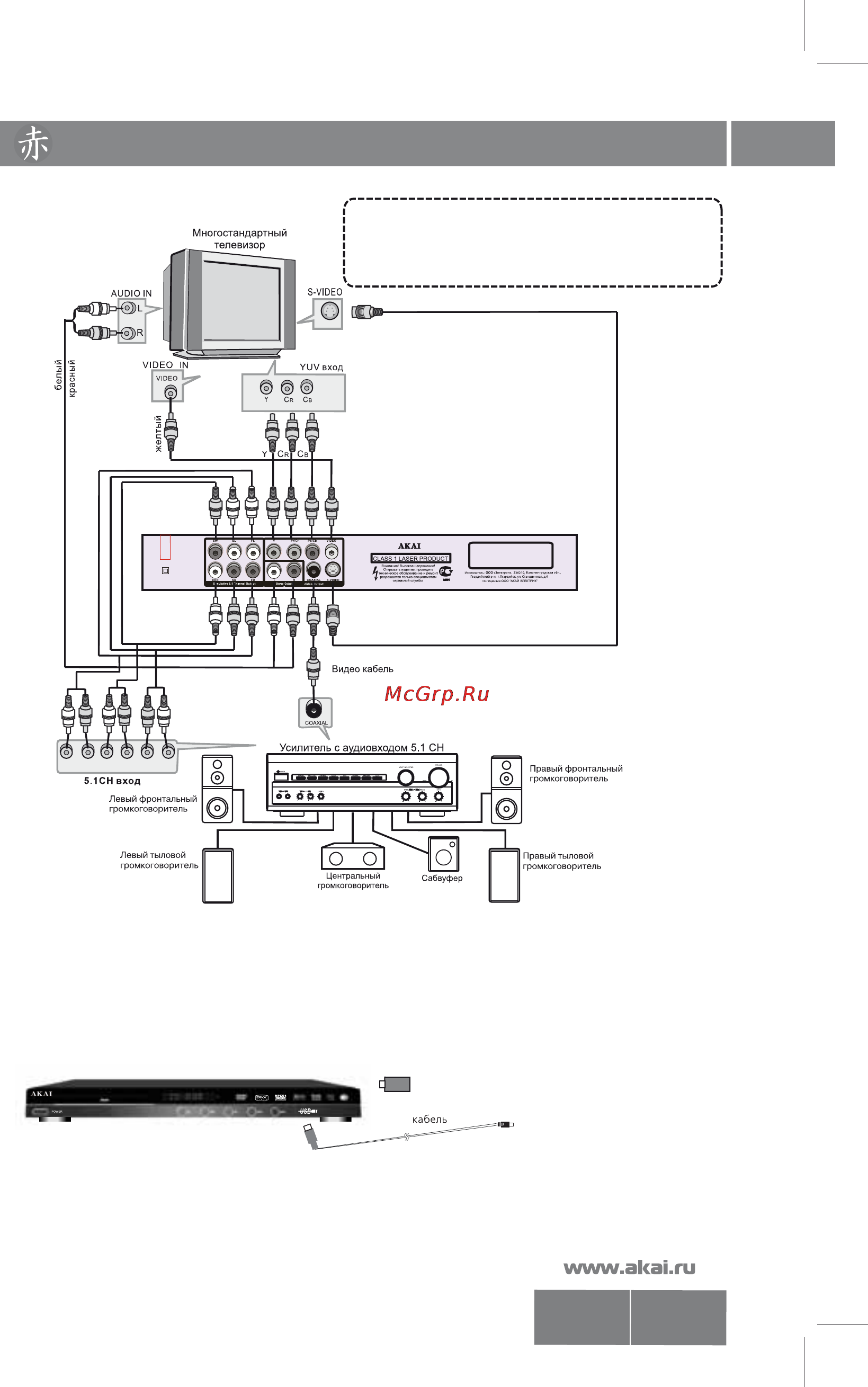

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ

Внимание!

Прежде, чем подключить какое-либо внешнее

устройство к DVD-проигрывателю, отключи-

те оба устройства от сети

DV-P701B

Соединительный кабель имеет цветовую

маркировку аудиоразъемов, совпадающую

с маркировкой разъемов DVD-проигрывателя:

- желтый к композитному видеовыходу;

- белый к аудиовыходу левого канала;

- красный к аудиовыходу правого канала.

Видеовыходы S-VIDEO, YUV позволяют по-

лучить более высокое качество изображения.

За более детальной информацией о соеди-

нении с оборудованием, которое Вы соби-

раетесь использовать совместно с DVD-

проигрывателем, обращайтесь к "Инструк-

ции для пользователя" этого оборудования.

Внимание! Дополнительное оборудование,

показанное на схеме подключения, в

комплект поставки не входит.

FL FR CEN SW SR SL

Подключение USB-устройства

DV -P 7 01 B

USB

Флеш-накопитель

Задняя стенка

DVD-проигрывателя
