Настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации электрического
дискового плиткореза модели "КОРВЕТ 461".
Надёжность работы электрического дискового плиткореза и срок его службы во многом зависят от его грамотной
эксплуатации, поэтому перед его сборкой и пуском необходимо внимательно ознакомиться с настоящим руководством.
1.1. Электрический дисковый плиткорез модели "КОРВЕТ
461" (далее плиткорез), предназначен для резки отрезным
кругом в размер (всех видов натуральной и искусственной керамической облицовочной, напольной и тротуарной плиток)
под прямым углом и углом 45
о
, наклонными углами до 45
0
, а также для комбинированной резки.
1.2. Плиткорез предназначен для работы от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.
1.3. Плиткорез предназначен для эксплуатации в следующих условиях:
- температура окружающей среды от 1 до 35 °С;
- относительная влажность воздуха до 80 % при температуре 25 °С.
1.4. Если плиткорез внесен в зимнее время в отапливаемое помещение
с улицы или из холодного помещения, плиткорез
не распаковывать и не включать в течение 8 часов. Плиткорез должен прогреться до температуры окружающего воздуха.
В противном случае он может выйти из строя при включении.
1.5. Приобретая плиткорез, проверьте его работоспособность, комплектность, наличие гарантийных талонов в
руководстве по эксплуатации, дающих право на бесплатное устранение
заводских дефектов в период гарантийного срока,
при наличии на них даты продажи, штампа магазина и разборчивой подписи или штампа продавца.
1.6. После продажи плиткореза претензии по его некомплектности не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры плиткореза приведены в табл. 1 и табл. 2:
Таблица 1
Наименование параметра Значение параметра
Номинальное напряжение питания, В 220 ± 22
Частота сети, Гц 50
Род тока переменный,
однофазный
Тип двигателя асинхронный
Привод прямой
Частота вращения отрезного диска, на холостом ходу, мин-
1
2800
Номинальная потребляемая мощность, Вт 450
Размеры отрезного диска:
- наружный диаметр отрезного диска, мм
- внутренний диаметр (посадка) отрезного диска, мм
- толщина отрезного диска, мм
180
22,2
2,2
Угол резания, град.:
- прямой рез
- косой рез
- наклонный рез
90
45
до 45
Максимальная глубина резания, мм 35
Размер рабочего стола, мм 385 х 395
Масса, кг 11
2.2. По электробезопасности плиткорез модели "КОРВЕТ 461" соответствует I классу защиты от поражения
электрическим током.
В связи постоянным совершенствованием технических характеристик моделей, оставляем за
собой право вносить изменения в конструкцию. При необходимости информация об этом будет прилагаться
отдельным листом к «Руководству»
3. РАСПАКОВКА
3.1. Открыть коробку и извлечь плиткорез и все комплектующие
детали из коробки.
3.2. Проверить комплектность.
11

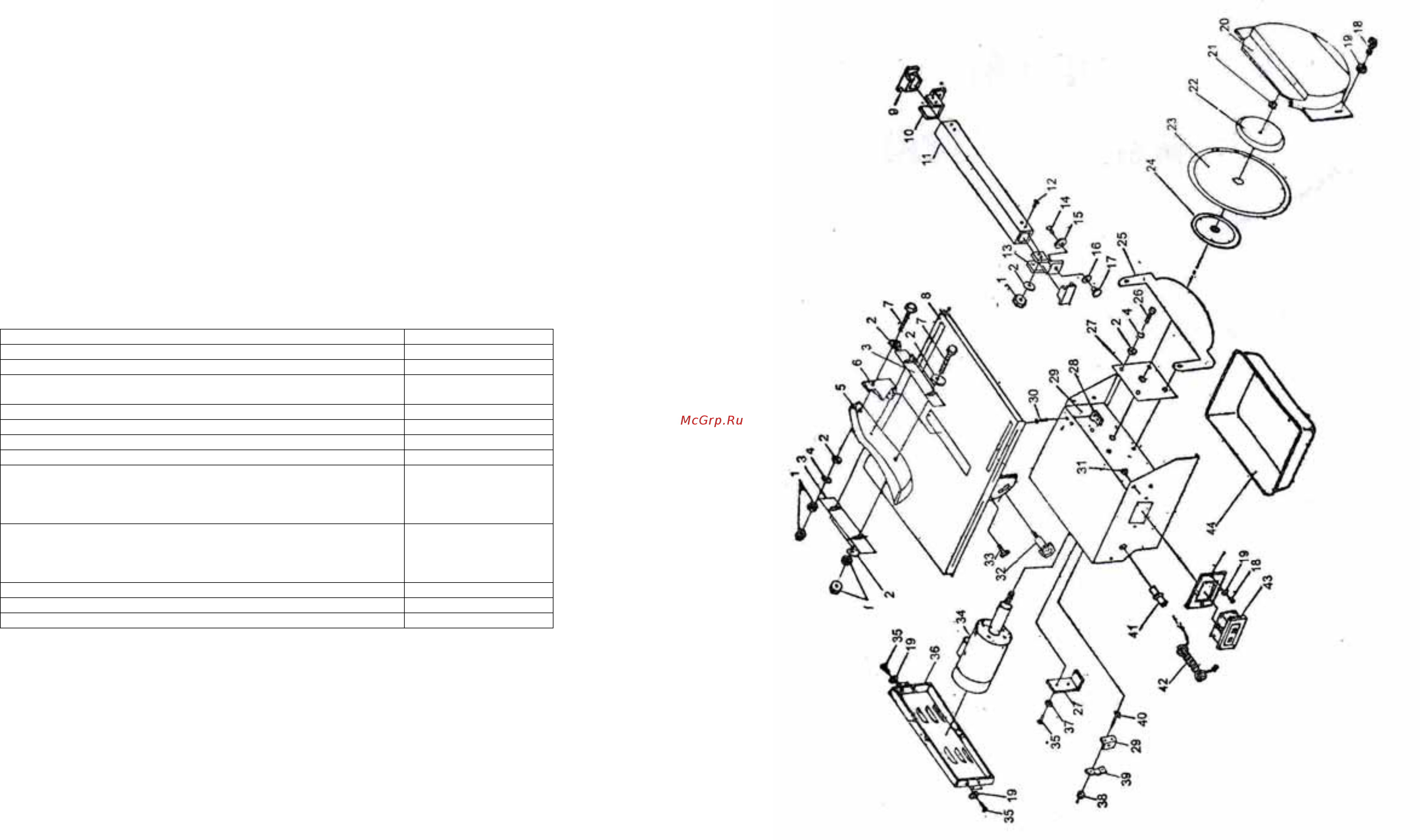

Схема сборки «КОРВЕТ 461»
Содержание
- Корвет 461 4
- Схема сборки 4
- Детали сборки плиткореза корвет 461 5
- Возможные неисправности и методы их устранения 6
- Изготовитель инстримпекс китай г шанхай район пудонг ул лаошан учун д 51 импортер ооо энкор инструмент воронеж 394018 воронеж пл ленина 8 тел факс 4732 39 03 33 e mail opt enkor ru 6
- Дата изготовления ___ _____________ 200 г отк _____________ штамп подпись дата продажи ___ _____________ 200 г __________________ подпись продавца штамп магазина 7
